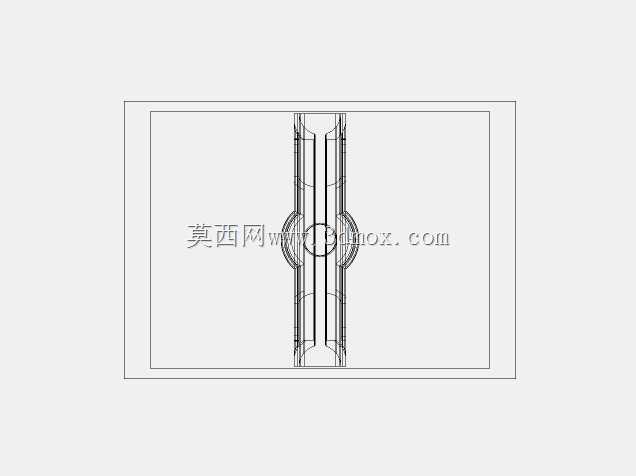

对称式长轴类宝石加工工装结构设计

该结构主要应用于宝石加工环节的工件装夹定位，适配立式磨抛、刻面加工等多道宝石加工工序，可在高速旋转的加工工位上稳定固定待加工宝石坯料，避免加工过程中坯料偏移导致的刻面错位、尺寸超差问题。从结构设计逻辑来看，整体采用对称式长轴布局，中段设置环形定位凸台，凸台两侧预留装夹卡位，可匹配不同规格的宝石坯料固定座，长轴两端做等径导向设计，可直接插入加工设备的主轴装夹孔内，无需额外制作转接套，降低现场装夹的调整工作量。实际使用中，该结构的安装边界需匹配加工设备主轴的内孔直径，轴身整体同轴度公差控制在0.02mm以内，保证高速旋转时的动平衡表现，避免加工过程中出现径向跳动，影响宝石刻面的加工精度。中段的环形凸台除了承担轴向定位作用外，还可作为加工时的基准面，操作人员可通过凸台位置快速判断坯料的装夹深度，无需反复用百分表打表找正，大幅缩短单批次工件的装夹准备时间。结构两侧的长轴段做了等强度设计，在满足主轴装夹深度要求的前提下，适当缩减轴身非配合段的壁厚，降低整体转动惯量，减少设备主轴启动时的负载冲击，延长主轴轴承的使用寿命。针对宝石加工过程中会产生磨料粉尘、冷却液飞溅的工况，轴身表面做了光滑过渡处理，没有易积存磨料的凹槽死角，加工完成后可直接用高压气枪吹扫清理，不会出现磨料嵌留导致的下次装夹定位偏差。该结构的功能特性还体现在适配性上，通过更换中段卡位处的坯料固定座，可夹持不同形状、不同尺寸的宝石坯料，从几毫米的小刻面宝石到十几毫米的弧面宝石都可稳定装夹，无需更换整根工装轴，降低加工现场的工装储备成本。设计过程中充分考虑了长期使用的磨损问题，轴身配合面采用高频淬火处理，表面硬度达到HRC55以上，反复装夹拆卸也不会出现配合面拉毛、变形的问题，保证长期使用的定位精度一致性。在安装适配层面，轴端做了倒角导向处理，插入主轴孔时可自动导正，不会出现卡滞、刮伤主轴内孔的情况，轴向定位尺寸经过反复校核，装夹到位后坯料的加工中心恰好与磨盘的工作中心重合，无需额外调整轴向位置，进一步提升加工效率。
