T型手柄三通式旋塞阀结构设计

　　在中小口径流体输送管路的现场操作场景里，这类带T型扁平手柄的三通旋塞结构，一直是工位旁手动切换介质流向的常用部件，不需要额外配置气动或电动执行机构，完全依靠操作人员手动扳动手柄就能完成通路切换，在净水设备支路、小型化工试验台管路、车间压缩空气分支管路、暖通系统支路调节这类场景里适配性很强。从实际使用的角度看，这类三通阀的核心作用是在不拆动管路连接的前提下，完成介质流向的切换、两路介质的合流或者单路介质的分流，相比在管路上布置多个两通阀加外接管路的方案，集成式三通结构能减少至少三个管路连接点，大幅降低管路泄漏的概率，同时节省管路安装空间，在布局紧凑的设备内部走管时优势尤其明显。

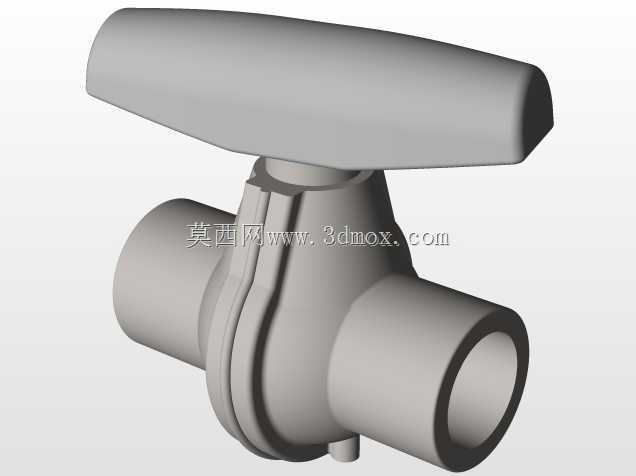

　　从结构设计的逻辑来看，这款阀的核心密封副是带通孔的锥形旋塞与阀体内部的锥面配合，旋塞上端直接和T型手柄做刚性连接，扳动手柄时旋塞在阀体内转动90度就能完成通路状态的切换，手柄的扁平长条形造型完全是从操作力矩的角度出发设计的，操作人员不需要额外加力杆，单手握持手柄端部就能提供足够的转动力矩，即使阀体内存在一定的介质压力导致旋塞与阀体密封面贴合较紧，也能轻松完成扳动操作，同时手柄的长度方向和旋塞内部通孔的方向做了对应标识，现场操作人员只需要看手柄的朝向就能快速判断当前阀的通路状态，不需要额外加装开度指示件，降低了误操作的概率。阀体两端的连接端采用等径圆柱承插结构，适配同外径的塑料管路或者金属管路的焊接、粘接连接，连接端的内孔通径和旋塞内部的通孔通径保持一致，没有做缩径处理，介质流经阀体时的流阻更小，不会出现明显的压力损失，对于输送带有微小固体颗粒的流体工况，等径流道也不容易出现颗粒沉积卡滞旋塞的问题。

　　在安装边界的设计上，这款阀的整体外形做了紧凑化处理，阀体中部的密封段外径比两端连接端外径大出的尺寸控制在合理范围，手柄处于水平或者垂直的两个极限工作位置时，手柄端部距离阀体中心的距离经过优化，既保证了足够的操作力臂，也不会因为手柄过长导致安装时和周边的管路、设备构件发生干涉，阀的整体高度从连接端轴线到手柄顶端的尺寸也做了控制，在安装空间高度受限的设备夹层、操作台下方管路场景里也能顺利布置。旋塞和阀体之间的密封依靠锥面的精加工贴合实现，没有额外加装密封填料，结构零件数量少，后期维护时只需要将旋塞从阀体中取出清理密封面的杂质就能恢复密封性能，不需要频繁更换密封件，维护成本很低。在建模过程中，需要重点保证旋塞锥面的角度公差与阀体锥孔的角度公差匹配，两者的贴合面接触率需要达到80%以上才能保证低压工况下的密封性能，同时旋塞的转动阻尼要调整到合适范围，既要保证密封面有足够的贴合压力不泄漏，也要保证手动扳动手柄时的操作力在普通人的施力范围内，不会出现扳不动或者太松容易误碰移位的问题。手柄和旋塞的连接部位采用扁方加轴向定位的结构，避免长期扳动后手柄和旋塞之间出现相对转动，导致手柄指示的通路状态和实际通路状态不一致的问题，连接部位的强度需要经过校核，保证在最大操作力矩下不会出现断裂或者变形。这类阀的适用压力范围通常在1.6MPa以下，适用温度根据阀体材质的不同覆盖-10℃到120℃的区间，完全能满足大部分民用、工业辅助管路的使用需求，在做管路三维布局设计时，可以直接调用这类模型完成管路装配，提前校验安装空间是否足够，手柄操作时是否会和周边部件发生碰撞，减少现场安装时出现干涉返工的概率。
