13mm规格D型起重连接钩环结构

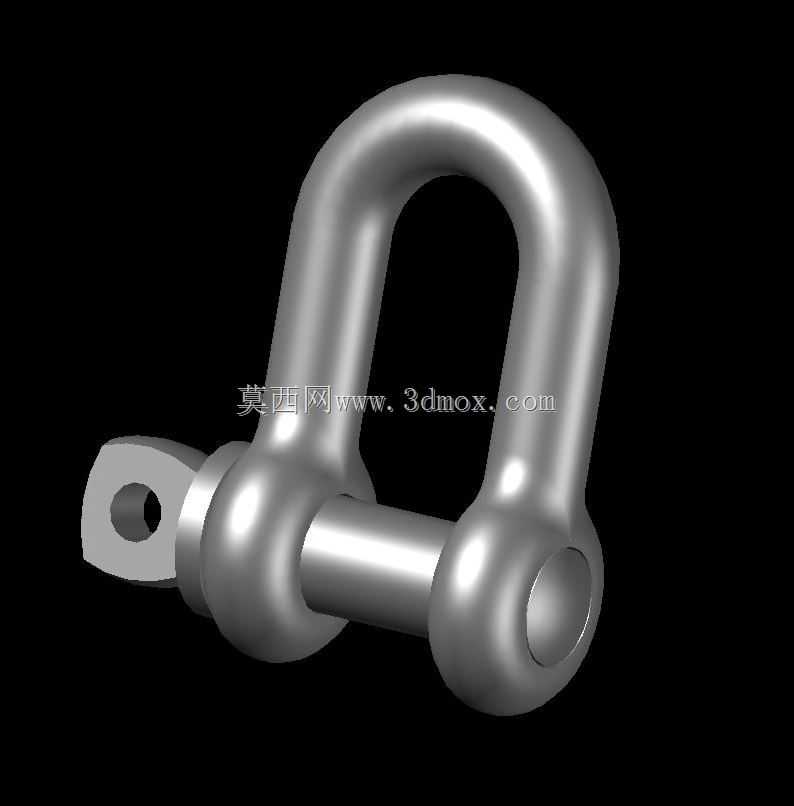

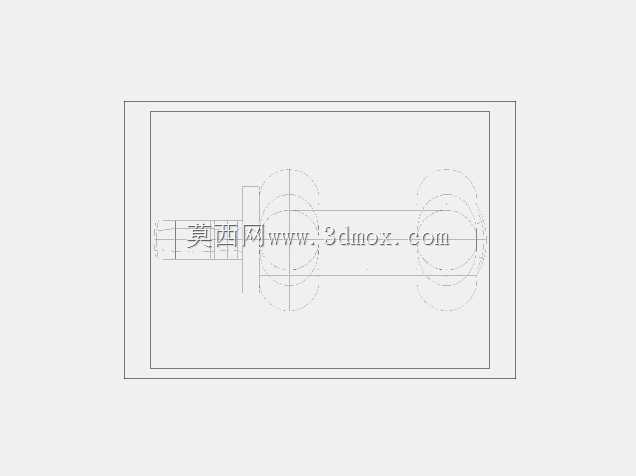

这款D型钩环是起重吊装、索具连接场景中极为常用的受力连接件，日常在车间设备移位、户外重物吊装、绳缆索具对接、工装吊点连接等工况下都能见到它的身影，作为受力传递的中间连接件，它的结构可靠性直接关系到吊装作业的安全系数。从结构设计来看，整体采用D形闭环主体搭配横向销轴的经典结构，D形弧面的曲率经过反复校核，能够让受力时的应力均匀分布在弧段上，避免直角结构带来的应力集中问题，销轴与环体两端的销孔采用间隙配合设计，既保证销轴可以顺畅穿入完成锁止，又不会因为配合间隙过大导致受载时出现偏磨、晃荡的问题。本次设计的钩环主体有效直径为13mm，对应的额定载荷匹配常规中小吨位的吊装作业需求，安装时需要注意销轴的穿入方向要与受力方向保持合理角度，避免销轴受径向剪切力之外的附加弯矩，环体的内空尺寸经过测算，能够适配常规直径的吊装带、钢丝绳索具的连接端，不会出现索具无法穿入或者内空过大导致连接后窜动量超标的问题。在实际选型使用中，这类D型钩环相比同规格的弓形卸扣，更适合单方向直线受力的吊装场景，侧向受力的耐受能力弱于弓形卸扣，因此在布置吊点时要尽量让拉力方向与钩环的对称平面重合，减少侧向分力对环体的影响。建模过程中对环体的过渡圆角做了细化处理，所有棱边都做了倒圆，既避免热处理时的应力开裂隐患，也能防止使用过程中尖锐棱边割伤吊装带、钢丝绳的纤维或钢丝，延长配套索具的使用寿命。销轴端部的锁止结构采用带孔的扁头设计，日常使用时可以插入开口销防止销轴受震动脱出，在频繁拆装的使用场景下，这种结构比螺纹锁止的销轴操作效率更高，也不会因为螺纹磕碰、锈蚀导致销轴无法拆卸。从安装边界来看，钩环整体外形紧凑，在狭小的吊点空间内也能完成安装，不需要预留过大的操作空间，环体的外侧弧面光滑，不会与相邻的吊装构件发生卡滞，在多索具组合吊装的场景下，多个同规格钩环配合使用时也不会出现互相干涉的问题。设计时还考虑了日常维护的便利性，环体与销轴的配合面没有复杂的凹槽结构，作业后清理表面的泥沙、油污时非常方便，也不容易积存腐蚀性介质，能降低日常维护的工作量。
