拉线式蜂窝通讯信号基站塔结构

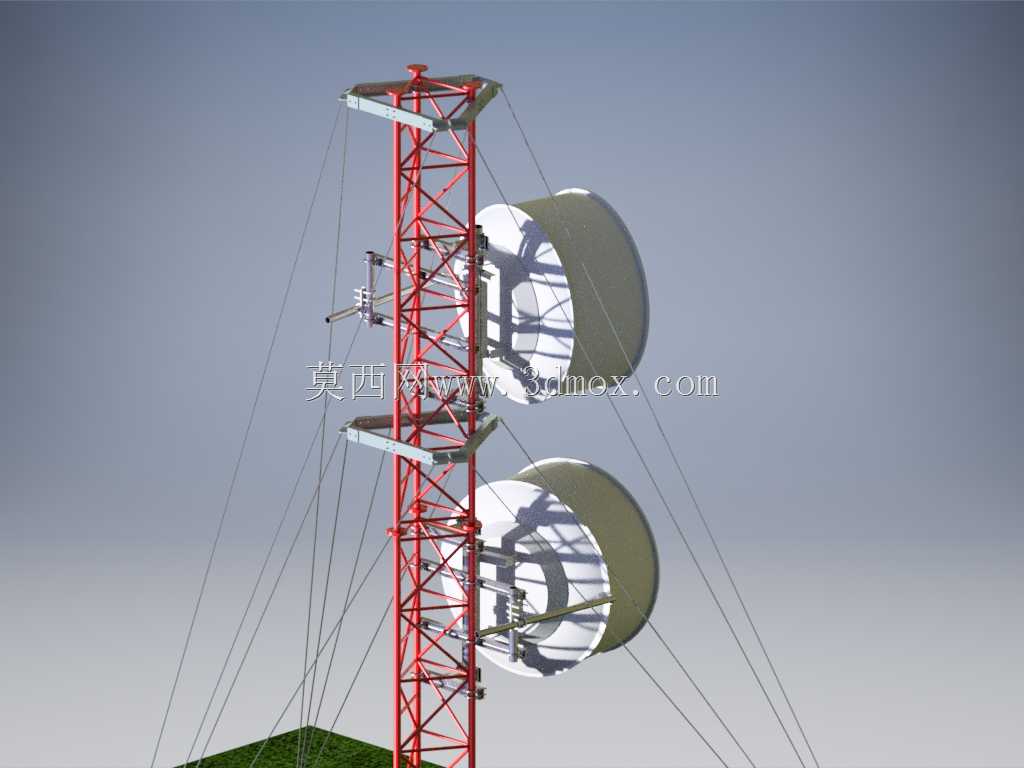

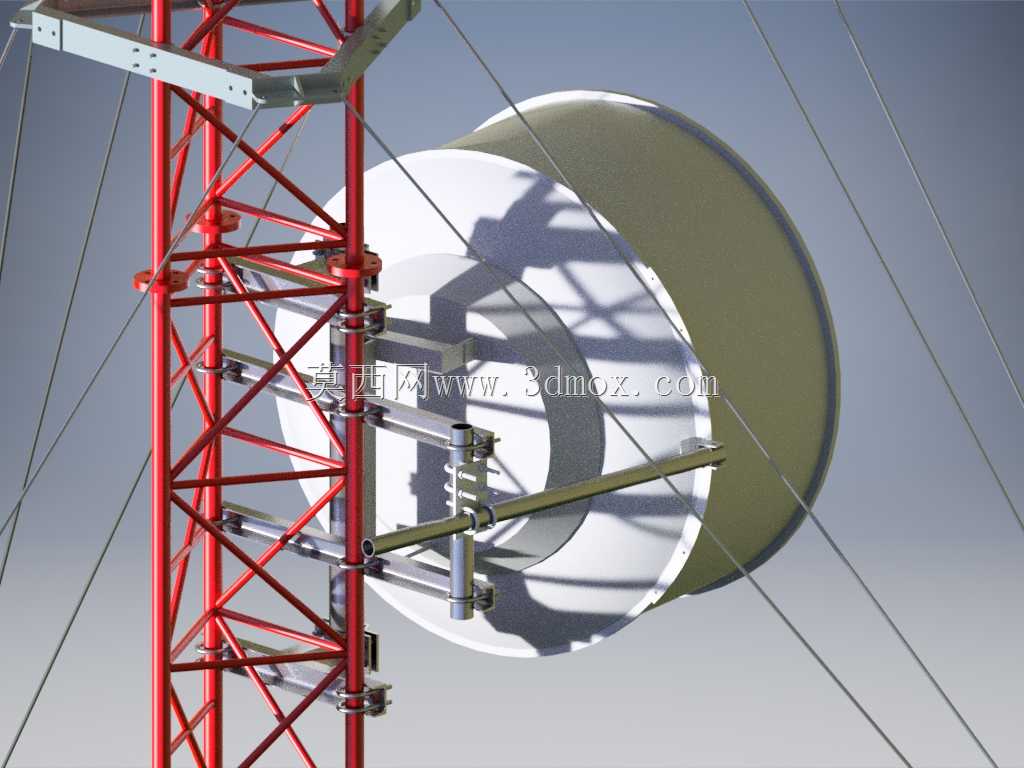

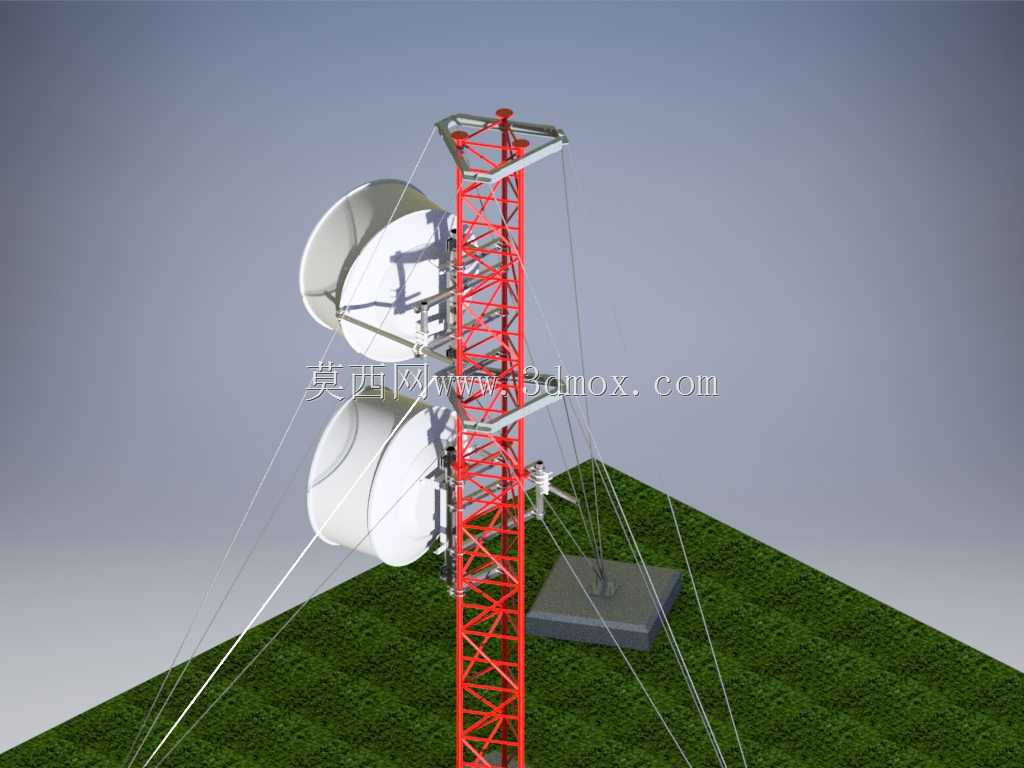

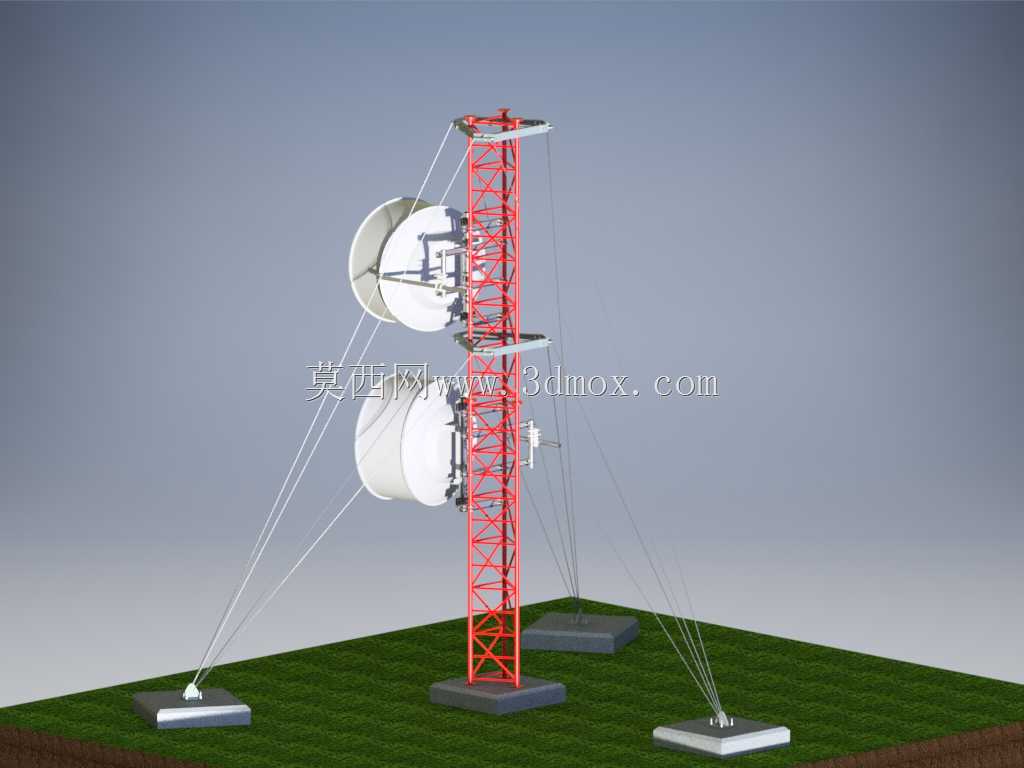

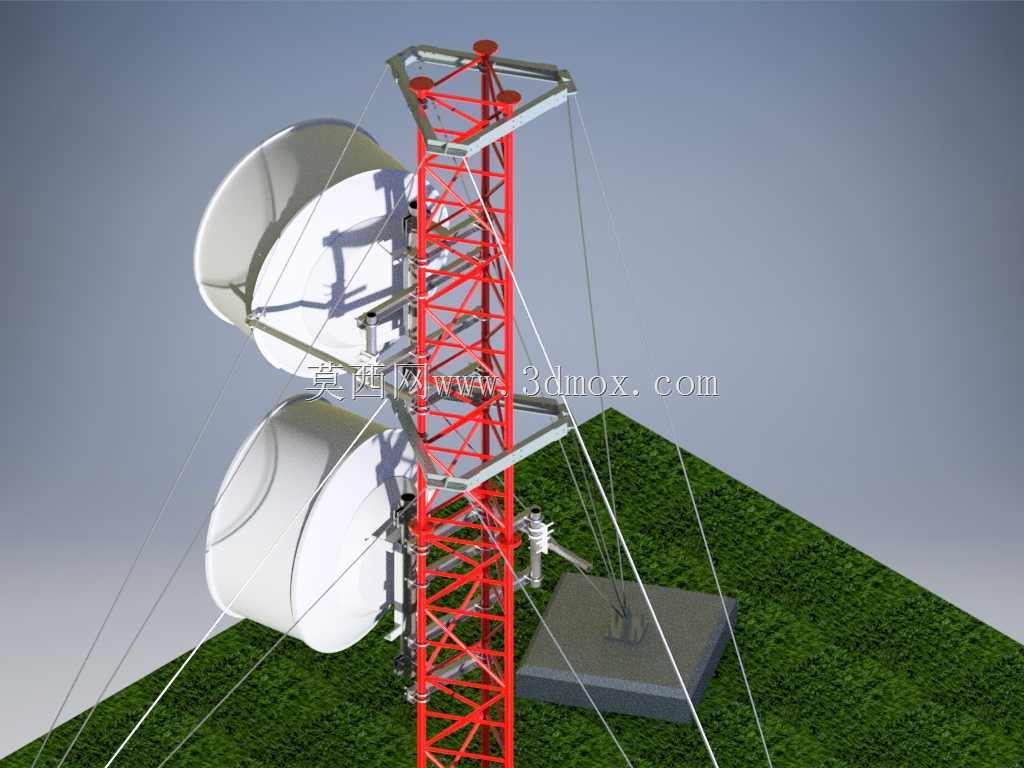

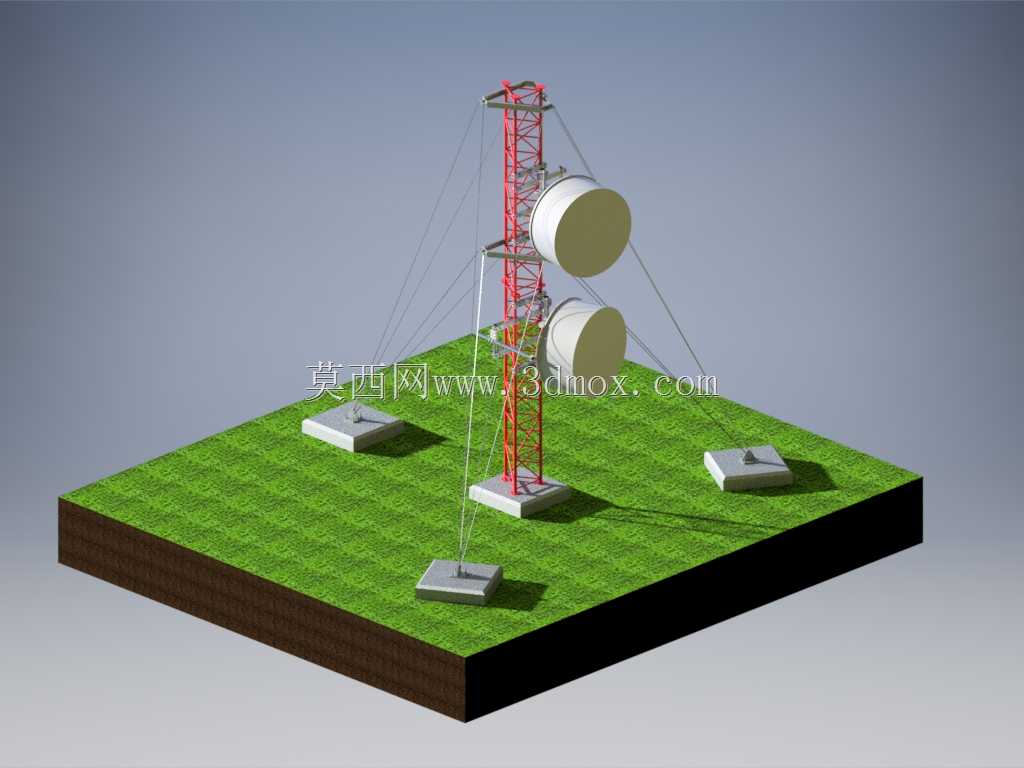

这类拉线式蜂窝通讯基站，多部署在城郊、乡村、山区等用地条件宽松、高空遮挡少的区域，核心作用是完成蜂窝移动网络信号的广域覆盖，同时承载微波回传链路，解决偏远区域光纤铺设成本过高的传输难题。整套结构的设计核心是在满足抗风、抗覆冰载荷的前提下，尽可能降低塔架自重与基础施工成本，适配野外复杂的地质条件。从结构组成来看，塔架主体采用格构式桁架设计，主材选用等边角钢拼接，单段塔节采用法兰螺栓连接，方便现场分段吊装拼接，无需大型起重设备即可完成组装；塔高6m的设计刚好匹配低矮丘陵区域的信号挂高需求，避开近地林木、民房的信号遮挡，同时控制塔体迎风面积，降低风载荷对基础的作用力。塔体侧面挂载的1.2m口径微波天线，采用抱箍式固定件与塔架主材连接，固定件预留了俯仰角与水平方位角的调节余量，安装时可根据对端基站的位置精准校准天线指向，保障微波传输的链路损耗在设计阈值内。拉线系统采用多根高强度镀锌钢绞线，沿塔体不同高度分层布置，下端固定在独立的混凝土配重基础上，每根拉线都配套了可调式花篮螺栓，施工时可通过调节螺栓张紧度校正塔体的垂直度，抵消侧向风载荷带来的塔体偏移，相比自立式塔架，拉线结构可减少60%以上的塔架钢材用量，同时降低基础的混凝土浇筑方量，大幅压缩野外站点的建设成本。塔体底部的主基础采用现浇混凝土配重块，预埋地脚螺栓与塔架底段法兰固定，三个拉线基础沿塔体周向均匀分布，每个基础的配重都经过抗拔载荷验算，可抵御12级大风与10mm厚度覆冰的极端工况，避免塔体出现倾覆风险。建模过程中，所有桁架杆件的连接节点都按照实际施工的螺栓排布做了细节还原，天线的馈线走线沿塔架内侧的走线架布置，拉线与塔体的连接耳板、花篮螺栓的结构都做了1:1的参数化建模，可直接用于施工方案的可视化交底，也能作为同类型基站塔结构设计的参考模板，帮助设计人员快速校验结构干涉、核算安装空间边界，避免现场施工时出现构件碰撞、安装空间不足的问题。
