半球型安防监控IP摄像机结构设计

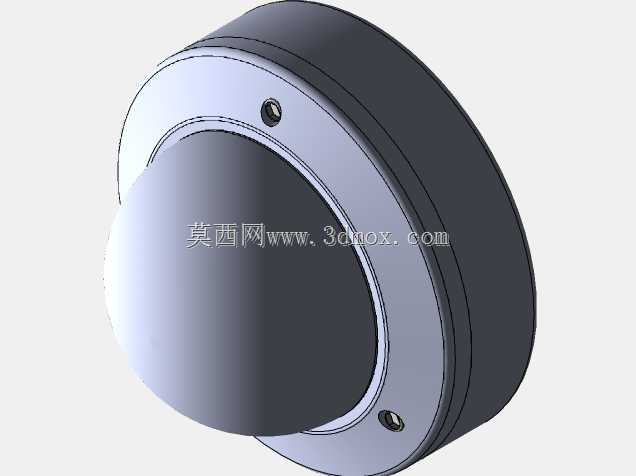

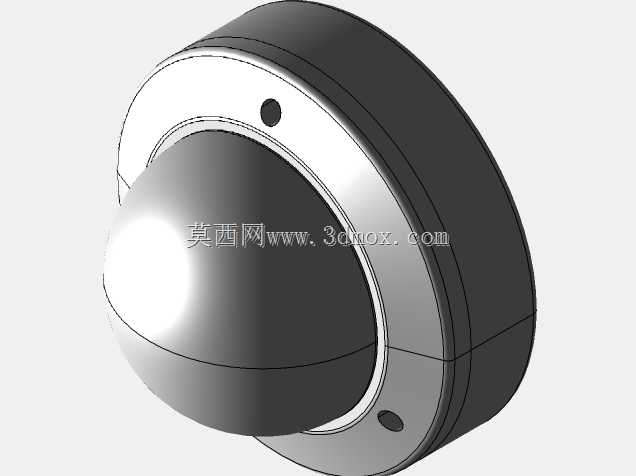

这款半球形态的监控摄像设备，主要面向室内公共区域、办公场所、商铺点位、住宅楼道等场景部署，承担全天候视频画面采集、异常行为记录、区域安全防护的核心作用，相比枪型摄像设备，半球造型的视觉存在感更低，不易引发被监控区域人员的抵触情绪，同时弧形外罩能减少外力磕碰对内部镜头组件的损伤，适配吸顶、嵌入式吊顶等多种安装方式。从结构设计逻辑来看，整体采用分层嵌套的装配思路，最外层为哑光黑色工程塑料后壳，承担内部元器件防护、安装固定基座的作用，后壳与安装面贴合的端面预留了两个对称的定位孔位，可直接匹配常规监控安装底座的孔距，安装时无需额外打孔适配，降低现场施工的调整成本。中间的银色金属质感压圈为镜头组件的固定环，既承担镜头模组的径向定位作用，也通过金属材质提升整机的散热效率，避免长时间连续工作时主控芯片、图像传感器积热导致画面噪点升高、设备运行稳定性下降的问题。前端的半球形透明外罩采用高透光光学级材质，曲面弧度经过反复调校，既可以覆盖水平360度、垂直大角度的视野范围，也能减少环境光线在罩面形成的反光光斑，避免画面出现局部过曝、监控盲区的问题。镜头组件被包裹在透明外罩与后壳形成的密闭腔体内部，腔体衔接处做了错位止口设计，可阻挡日常环境中的灰尘、飞溅水渍进入设备内部，适配室内常规温湿度环境下的长期运行需求。整机外形为扁圆柱叠加半球的组合形态，整体厚度控制在较低水平，吸顶安装后突出吊顶平面的尺寸较小，不会破坏室内装修的整体视觉协调性，安装边界可适配常规86型底盒的安装尺寸，老旧监控点位替换时可直接沿用原有布线与底座，无需重新布设线路。在功能实现层面，该结构预留了图像传感器、主控电路板、网络传输模块的安装位，内部走线空间经过合理规划，电源线、网线的走线槽位避开了镜头调节机构，避免线材干涉镜头角度调整，镜头角度调节结构采用阻尼转轴设计，安装调试时可手动调整镜头的俯仰、旋转角度，调整到位后依靠阻尼力保持姿态稳定，无需额外锁付螺丝固定，大幅提升现场调试的效率。设备外壳的边角全部做了圆弧过渡处理，没有尖锐凸起，即便是安装在人员可触碰的较低位置，也不会造成磕碰划伤，符合安防设备的安全设计要求。
