扇形17DBI高增益通讯天线安装结构

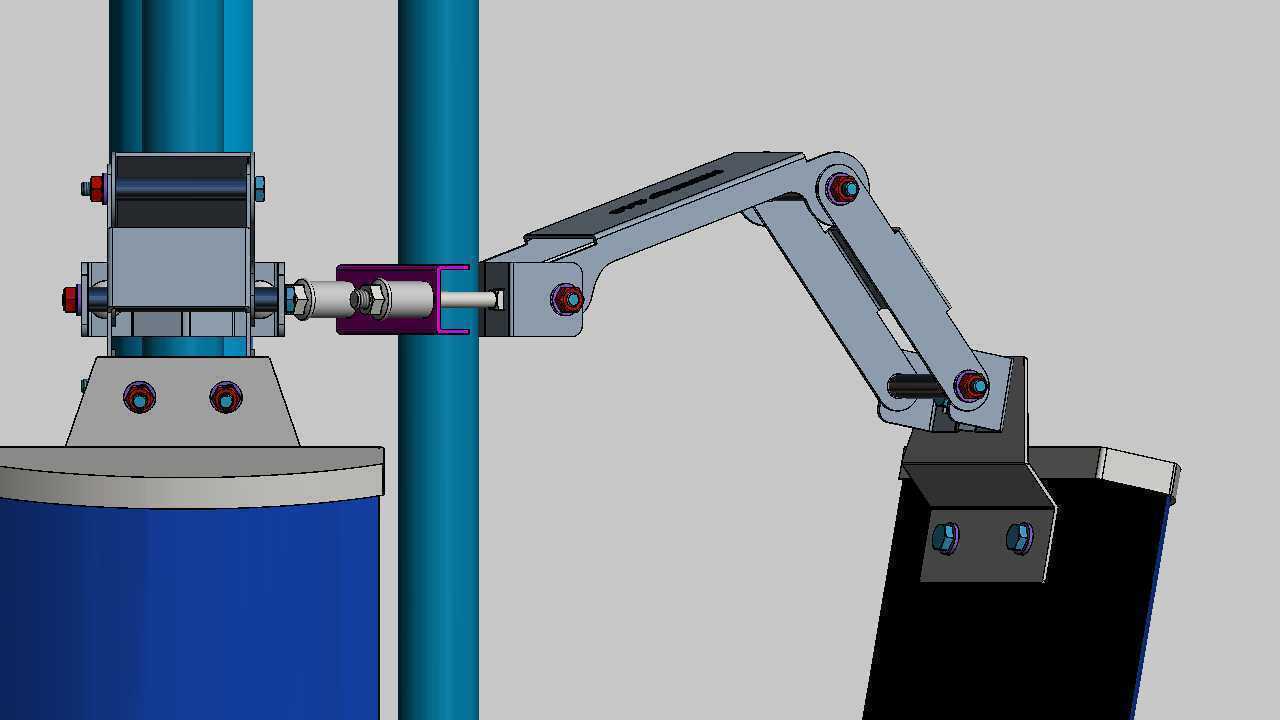

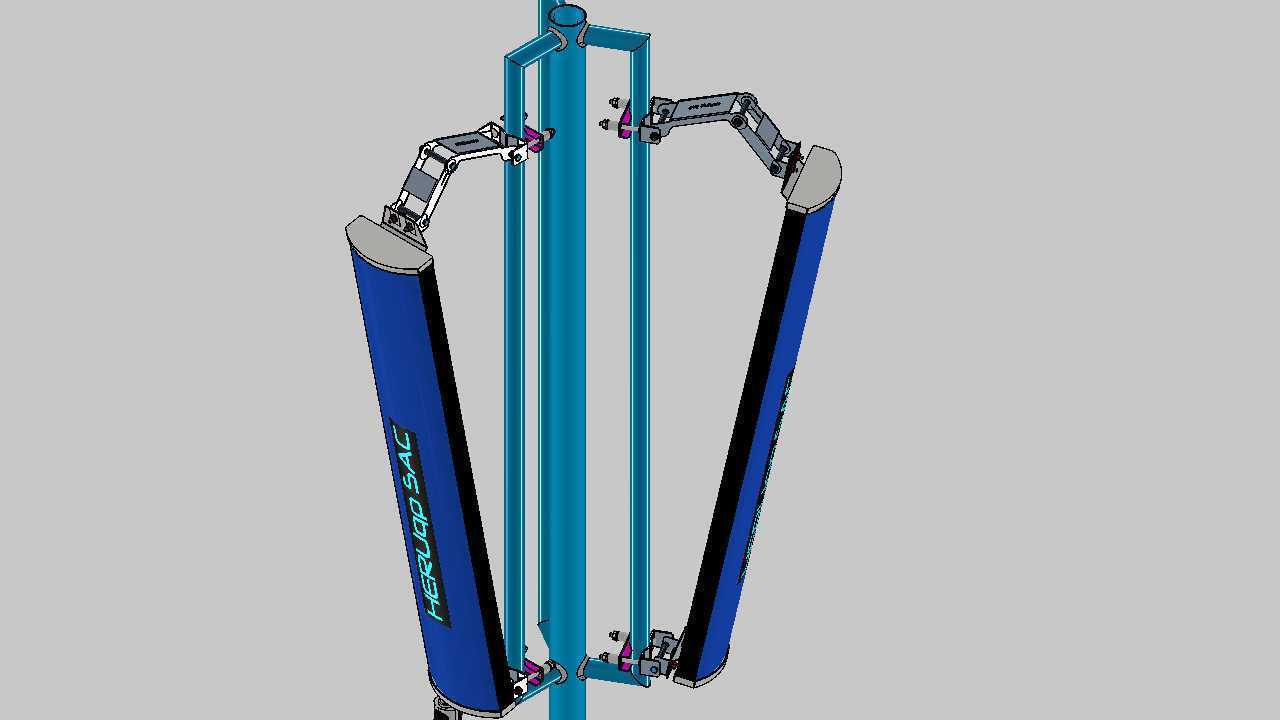

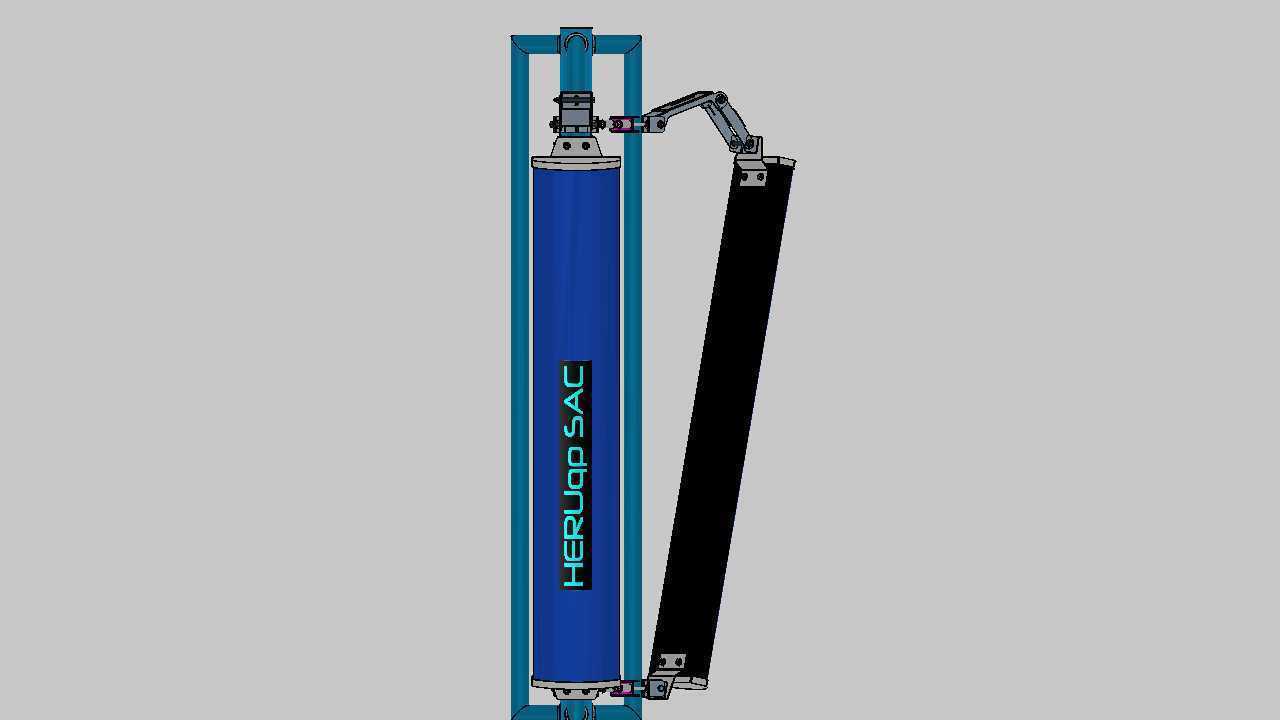

这类高增益扇形天线多用于户外蜂窝通讯补点、厂区无线信号覆盖、偏远区域专网搭建场景，核心作用是将射频信号以定向扇形波束向外辐射，相比全向天线能把能量集中在指定覆盖扇区，提升边缘区域信号强度，降低同频干扰概率。从结构设计来看，这套安装组件充分考虑了户外长期服役的工况需求，抱杆夹持部分采用对夹式锁紧结构，适配常规直径的通讯立杆，夹持接触面做了防滑齿纹处理，避免大风天气下天线俯仰角度偏移，连接臂采用多关节铰接设计，每个铰接点都配置了防松螺栓与阻尼垫片，安装时可根据覆盖需求灵活调整水平方位角与垂直下倾角，调整到位后锁紧螺栓即可实现长期固定，无需额外焊接或打孔作业。天线主体的密封外壳采用抗紫外线工程材质，边缘做了导水斜坡设计，避免雨天积水渗入射频接头部位，底部的馈线接头预留了足够的弯曲半径空间，防止馈线过度弯折导致信号损耗增大。安装边界方面，整套结构从抱杆安装面到天线最远端的伸出长度控制在合理范围，不会对周边其他通讯设备的安装空间造成过度挤占，俯仰调节角度覆盖常规工程所需的下倾范围，水平方向可实现360度旋转调整，能适配不同方向的覆盖需求。设计过程中优先考虑了现场安装的便捷性，所有紧固件都采用标准规格，施工人员使用常规扳手即可完成全部安装作业，无需特殊定制工具，铰接部位的间隙经过严格控制，既保证调节时的顺畅度，又不会出现旷量导致天线姿态在长期风载荷下发生偏移。天线与连接臂的结合部位设置了减震胶垫，可缓冲户外阵风带来的振动，避免内部射频元件因长期振动出现连接松动问题，整体结构的受力路径经过优化，抱杆夹持座承担主要载荷，多节连接臂采用等强度设计，在保证结构刚度的前提下尽可能降低整体重量，减轻立杆的载荷负担，适合在各类户外通讯塔、厂区立杆、建筑屋面支架上安装使用，能够满足17DBI高增益扇形天线的长期稳定服役需求，保障信号覆盖区域内的无线通讯链路稳定。
