燃气设备用黄铜单向气阀结构设计

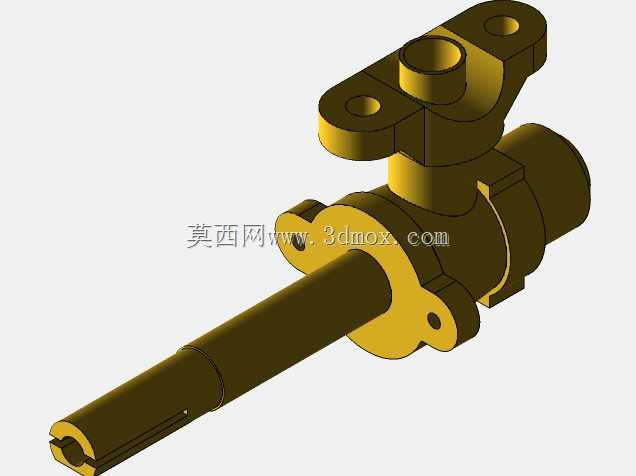

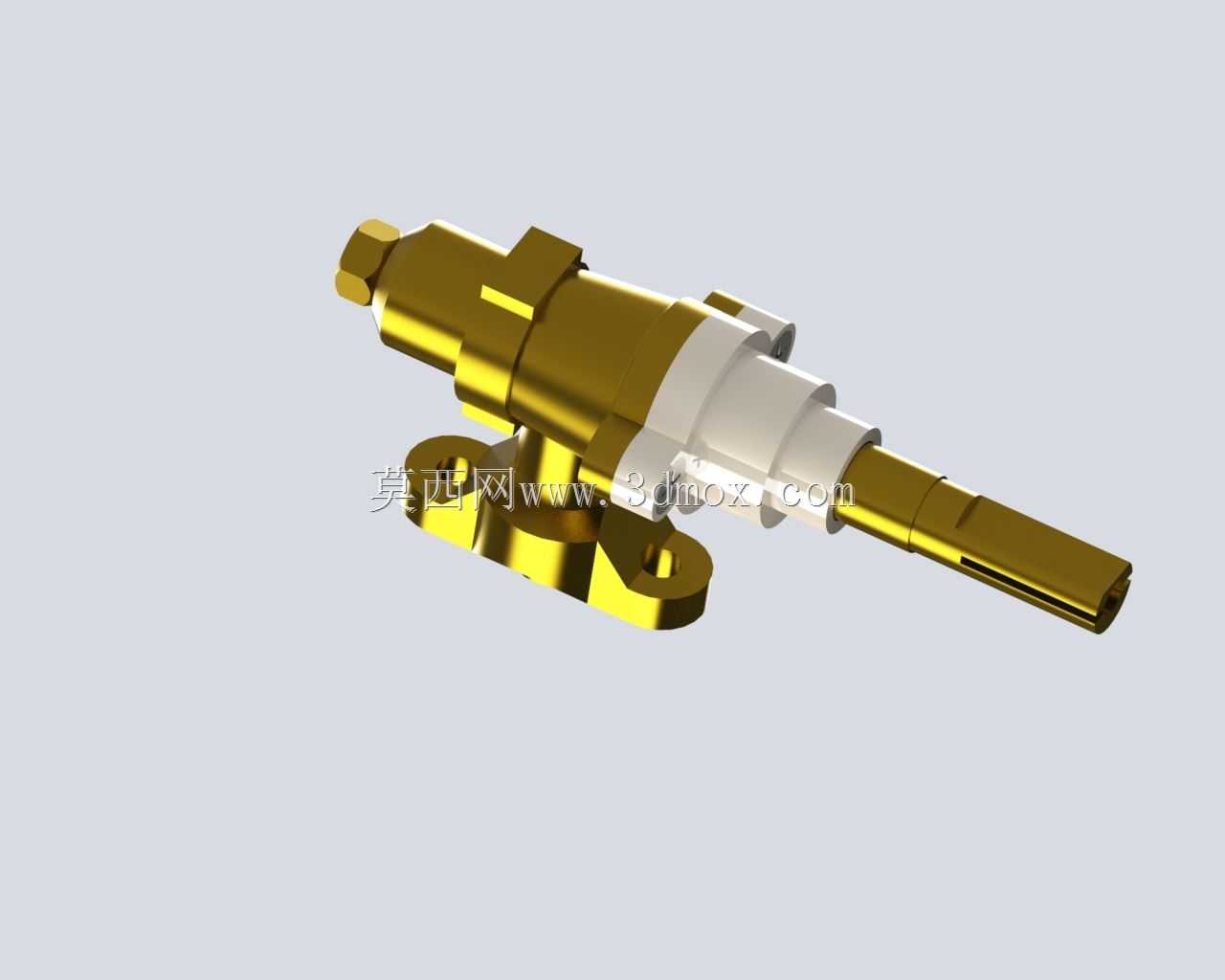

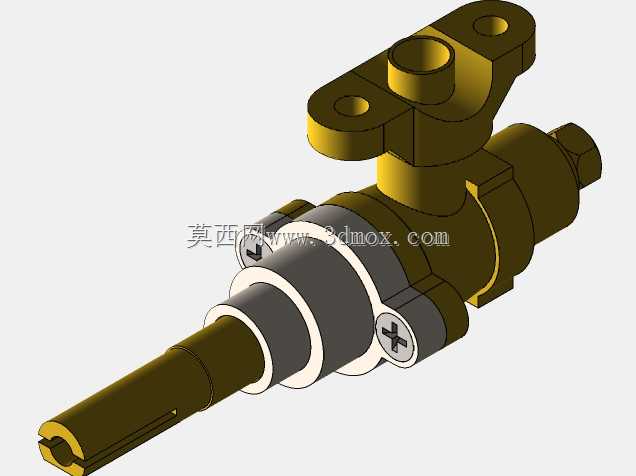

这款单向气阀主要面向民用及商用燃气设备的气路管控场景，常见于燃气烤炉、商用燃气灶、燃气取暖设备这类需要稳定燃气通断、防止介质逆流的终端用气设备中，核心作用是控制燃气通路的单向导通，避免下游管路压力波动时燃气反向回流引发的安全隐患，同时承担气路通断调节的功能，适配33000BTU容量级别的燃气设备供气管路。从结构设计来看，阀体主体采用黄铜材质加工，兼顾耐燃气腐蚀性能与切削加工便利性，表面做抛光处理减少介质附着，中部设置白色密封隔段，将阀体内腔的导通腔与调节腔做物理分隔，避免燃气泄漏到调节操作端。阀体底部带两个安装固定耳座，安装时可通过螺栓穿过耳座孔将阀体固定在设备的安装基板上，耳座的安装孔间距经过适配性设计，匹配同容量级别燃气设备的通用安装孔位，不需要额外做安装位改造就能直接替换同规格旧阀。接口参数上，入口采用1/8英寸-27NPT锥管螺纹，这类螺纹在燃气小口径管路中密封性能优异，装配时配合少量密封胶就能实现可靠的气密封堵，出口采用3/8英寸-27UNS螺纹，适配下游燃烧器的通用连接尺寸，不需要额外做转接头适配。阀体的调节端采用扁位轴设计，可匹配设备上的旋钮调节结构，支持0度、90度、150度、190度四档旋转调节，对应不同的燃气导通量，实现火力档位的切换，平面旋转的调节结构相比轴向按压结构，在长期使用中磨损量更小，档位定位更精准，不会出现使用一段时间后档位错位的问题。设计过程中重点考量了燃气通路的流道平顺性，阀体内腔的导流面做圆弧过渡处理，减少燃气通过时的压损，保证额定压力下燃气流量能达到33000BTU设备的供气要求，同时单向密封结构采用耐燃气腐蚀的弹性密封件，在反向压力达到0.02MPa时就能实现完全密封，杜绝逆流风险。整体结构没有多余的冗余设计，所有外部结构都兼顾功能与装配便利性，调节轴的伸出长度经过匹配计算，刚好适配常规燃气设备面板的安装厚度，不会出现轴过短旋钮装不上、轴过长晃动量大的问题，耳座的厚度设置为3mm，黄铜材质下既保证安装强度，不会在紧固螺栓时出现耳座断裂，也不会过度增加阀体整体重量。
