黄铜材质双向气阀结构设计方案

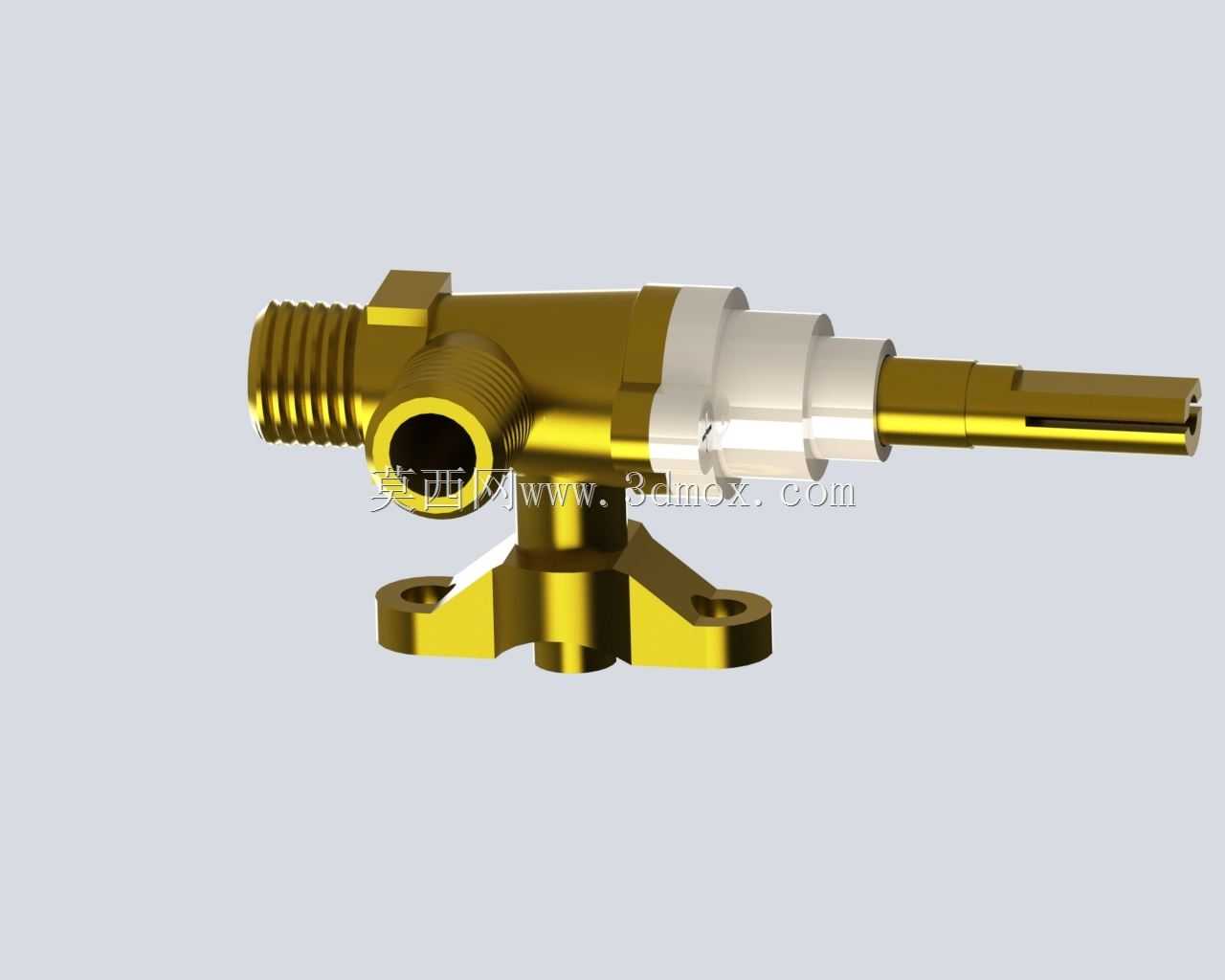

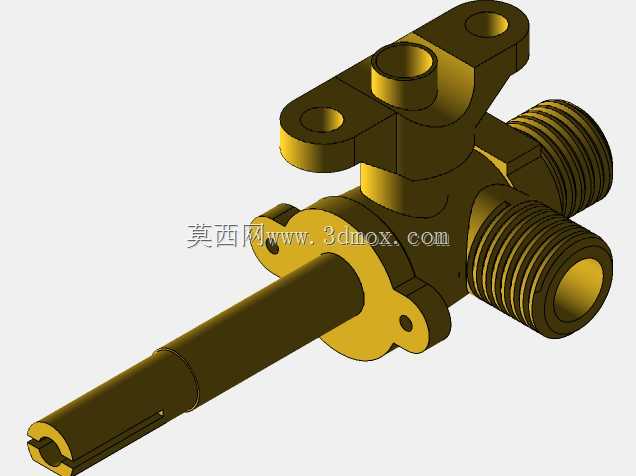

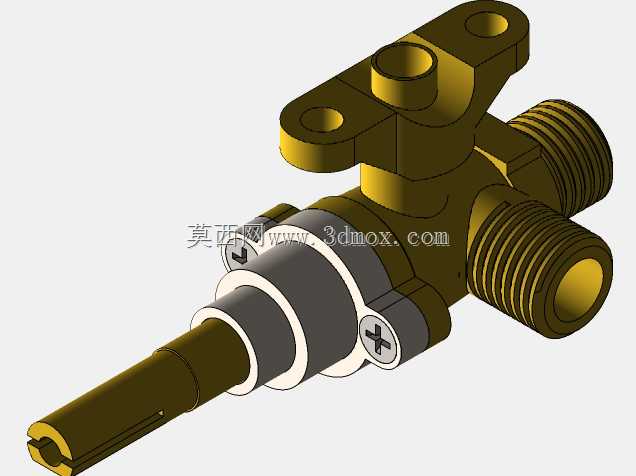

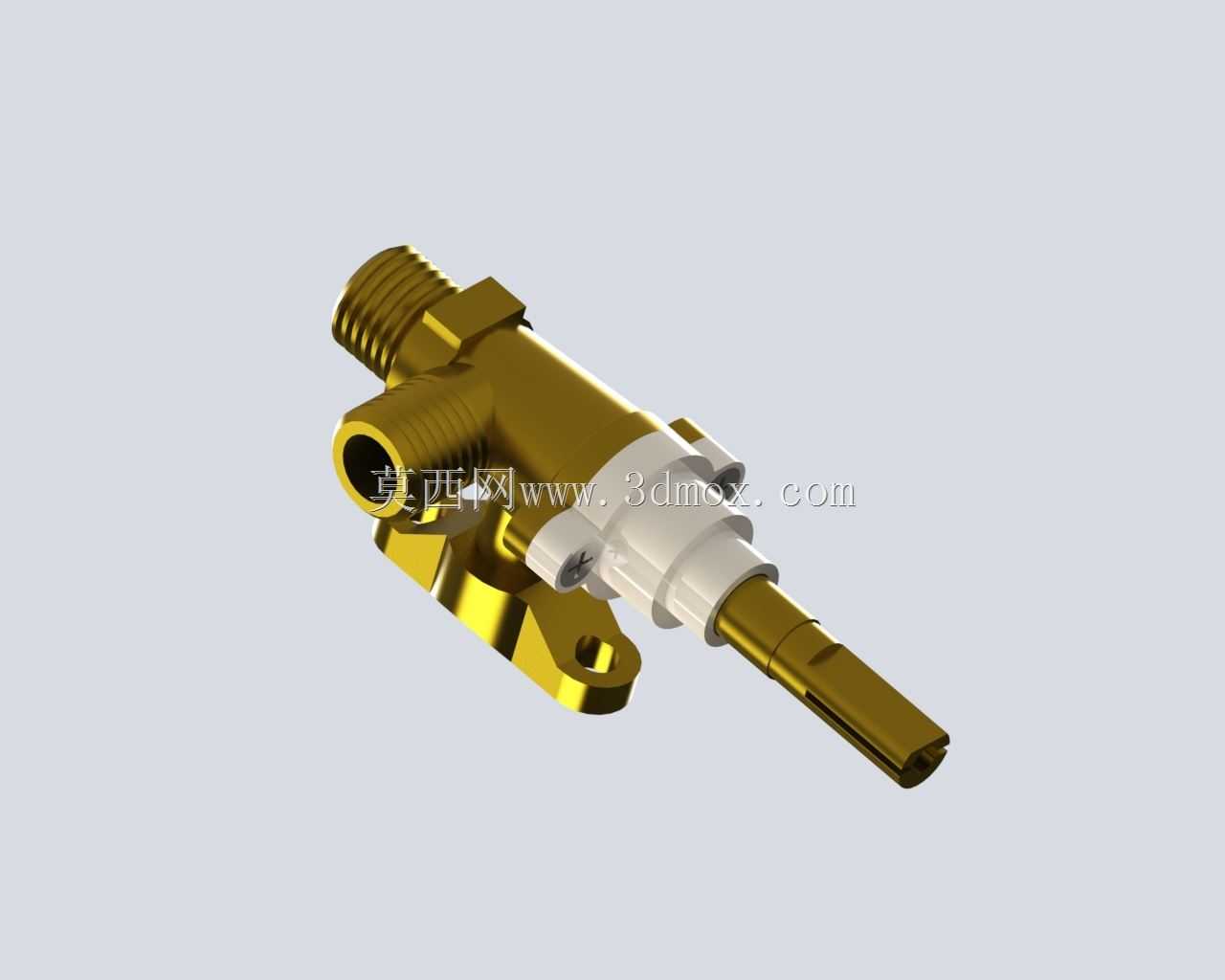

这款双向气阀主要面向气动控制回路、小型燃气输配支路、低压流体换向管路等应用场景，可在气路系统中实现双向介质通断控制与流向切换，适配家用燃气具、小型气动工装、实验气路台架等设备的气路管控需求，能够在不改变管路连接状态的前提下完成介质通路的启闭调节，减少管路冗余接头的使用，提升气路布局的紧凑性。从功能特性来看，该气阀采用侧部外螺纹进气、轴向阀杆控制通断的结构设计，阀体下部设置带安装孔的固定支脚，可直接通过螺栓将阀体固定在设备安装基面，避免管路震动导致的阀体移位、接口松动问题；阀杆与阀体衔接处设置多段密封结构，能够有效阻断介质从阀杆配合间隙泄漏的路径，适配低压空气、燃气、惰性气体等多种无腐蚀性介质的输送控制，额定工作压力覆盖民用及小型工业气动系统的常规压力区间。在设计思路上，主体阀体采用黄铜材质打造，既利用黄铜优良的切削加工性能降低成型加工难度，又借助黄铜较好的耐锈蚀特性延长阀体在潮湿工况下的使用寿命，阀杆控制段采用金属与密封件组合的结构，在保证阀杆转动顺滑度的同时，兼顾密封可靠性与操作力矩的平衡，避免操作时力矩过大导致的阀杆磨损或密封失效。阀体侧部的外螺纹接口采用标准管螺纹规格，可直接匹配市面通用规格的气动软管、硬管接头，无需额外定制转接配件，降低现场安装的适配成本；下部两个安装支脚的孔位间距经过合理规划，既保证安装固定后的结构稳定性，又预留足够的扳手操作空间，方便安装时拧紧固定螺栓。整体外形采用紧凑式布局，轴向长度与径向尺寸经过优化，在保证内部流道通径满足流量要求的前提下，尽可能缩小阀体的整体占用空间，适配设备内部狭窄的安装空间，阀体表面做抛光处理，减少介质残留与杂质附着，便于日常维护时的表面清洁。流道设计采用平滑过渡结构，避免介质在阀体内部形成涡流压损，提升介质输送的效率，减少气路工作时的压力损耗。
