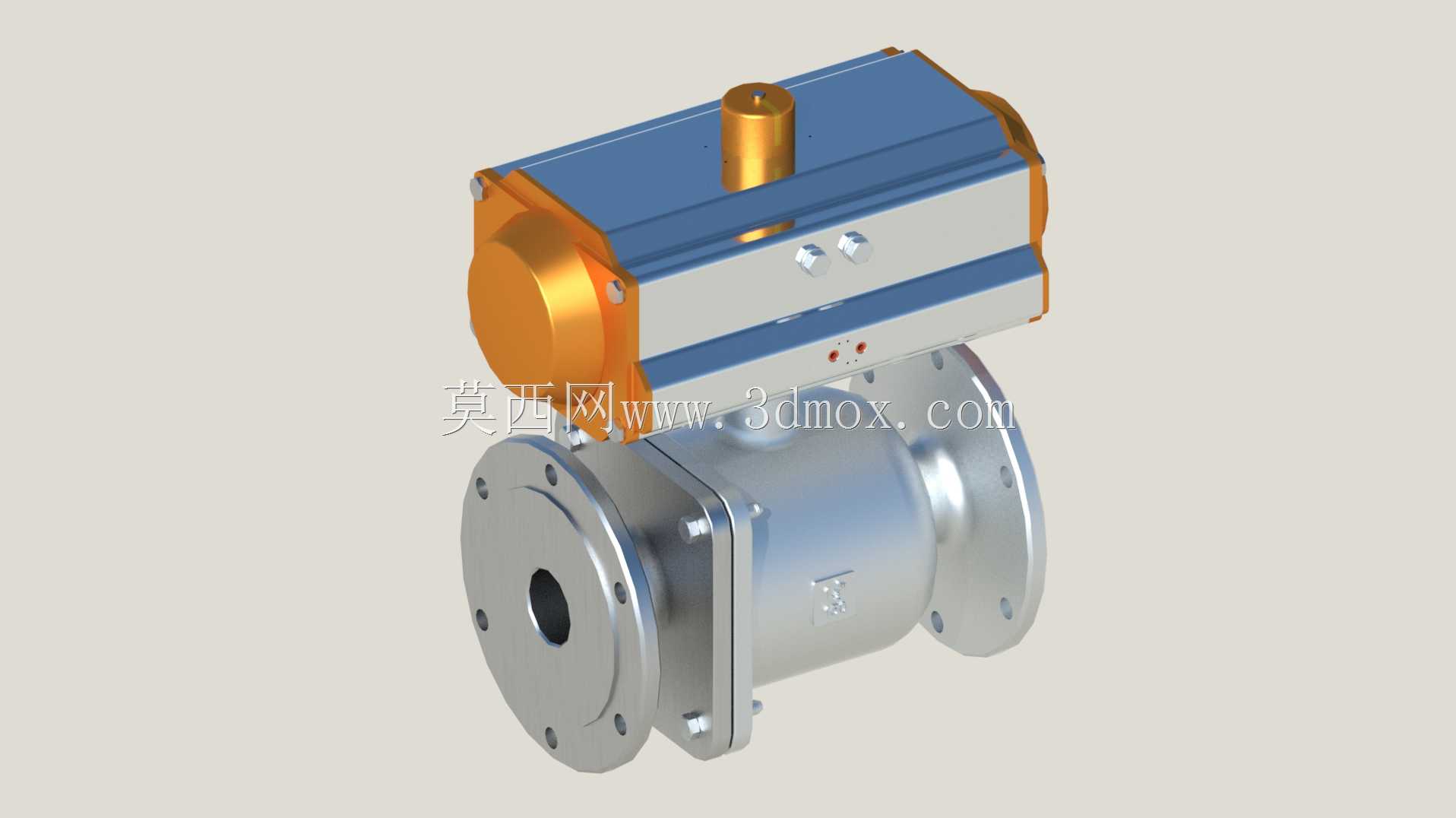

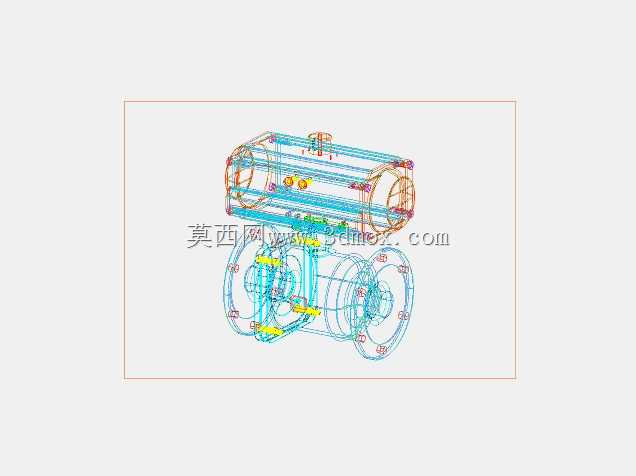

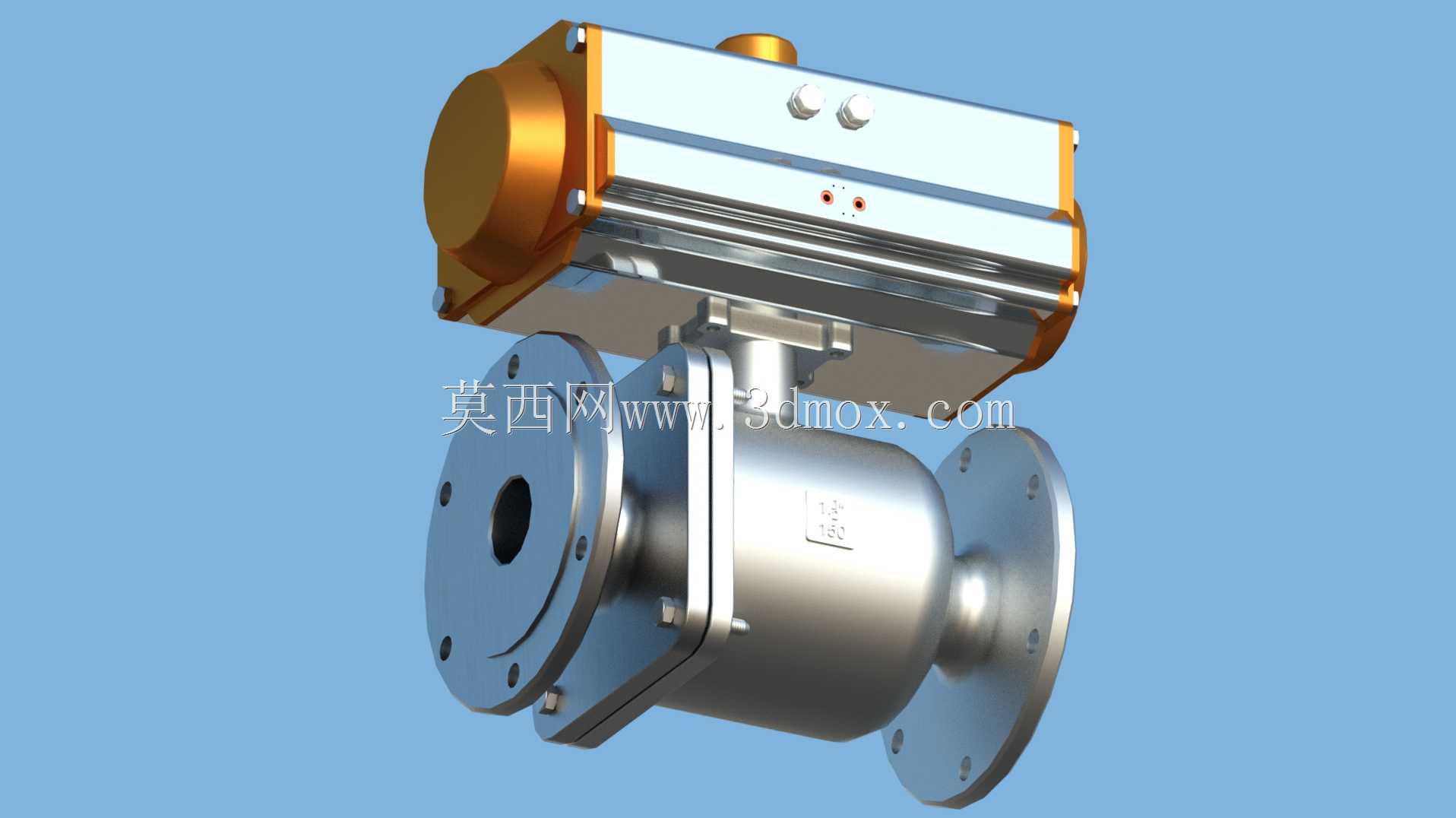

法兰式气动切断球阀三维结构设计

这类法兰连接的气动球阀，在化工流体输送、市政给排水、食品加工无菌管路、制药洁净介质输送场景中应用极广，核心作用是依托气动执行机构的快速响应特性，完成管路介质的通断切换，相比手动阀门，能适配远程自动化控制逻辑，在联锁保护、批量投料、紧急切断工位上是核心执行部件。从结构设计逻辑来看，上部的气动执行器采用双活塞齿轮齿条传动结构，气源输入时带动输出轴旋转90度，直接驱动下部阀芯完成启闭动作，执行器侧面的调节螺栓可微调阀芯旋转角度，避免出现过位密封不严或者开度不足的问题，执行器顶部的接口可适配限位开关、电磁阀、定位器等附件，满足不同工况的信号反馈与控制需求。下部阀体采用法兰式连接结构，法兰端面的密封槽尺寸匹配通用管路法兰标准，安装时只需对齐法兰孔位，加装对应压力等级的密封垫片即可完成固定，无需额外加工适配接口，能直接替换同通径同压力等级的手动法兰球阀，降低产线改造的适配成本。阀体流道采用全通径设计，介质流经时的阻力损失极小，不会出现介质滞留、杂质卡涩的问题，适配含少量颗粒杂质的流体输送场景，阀芯与阀座的密封面采用硬密封搭配软密封的复合结构，常温工况下软密封层保证零泄漏，高温工况下硬密封层可耐受介质冲刷，兼顾密封性能与使用寿命。建模过程中需要重点把控执行器输出轴与阀芯阀杆的同轴度公差，同轴度偏差过大会导致启闭扭矩陡增，长期运行会加剧密封面磨损，甚至出现阀杆断裂的故障；法兰螺栓孔的位置度需要严格遵循对应公称压力的法兰标准，避免现场安装时出现孔位错位无法装配的问题；执行器与阀体的连接支架需要预留足够的操作空间，方便后期更换密封填料、维护执行器附件时无需拆卸整个阀体。整体外形的安装边界需要结合执行器的顶部高度、法兰端面的外径尺寸核算，在管路排布时预留足够的安装与操作空间，尤其是侧装电磁阀、限位开关的工位，要预留接线与手动操作的空间，避免后期维护时没有操作余量。
