立式蒸汽气液分离工业设备结构设计

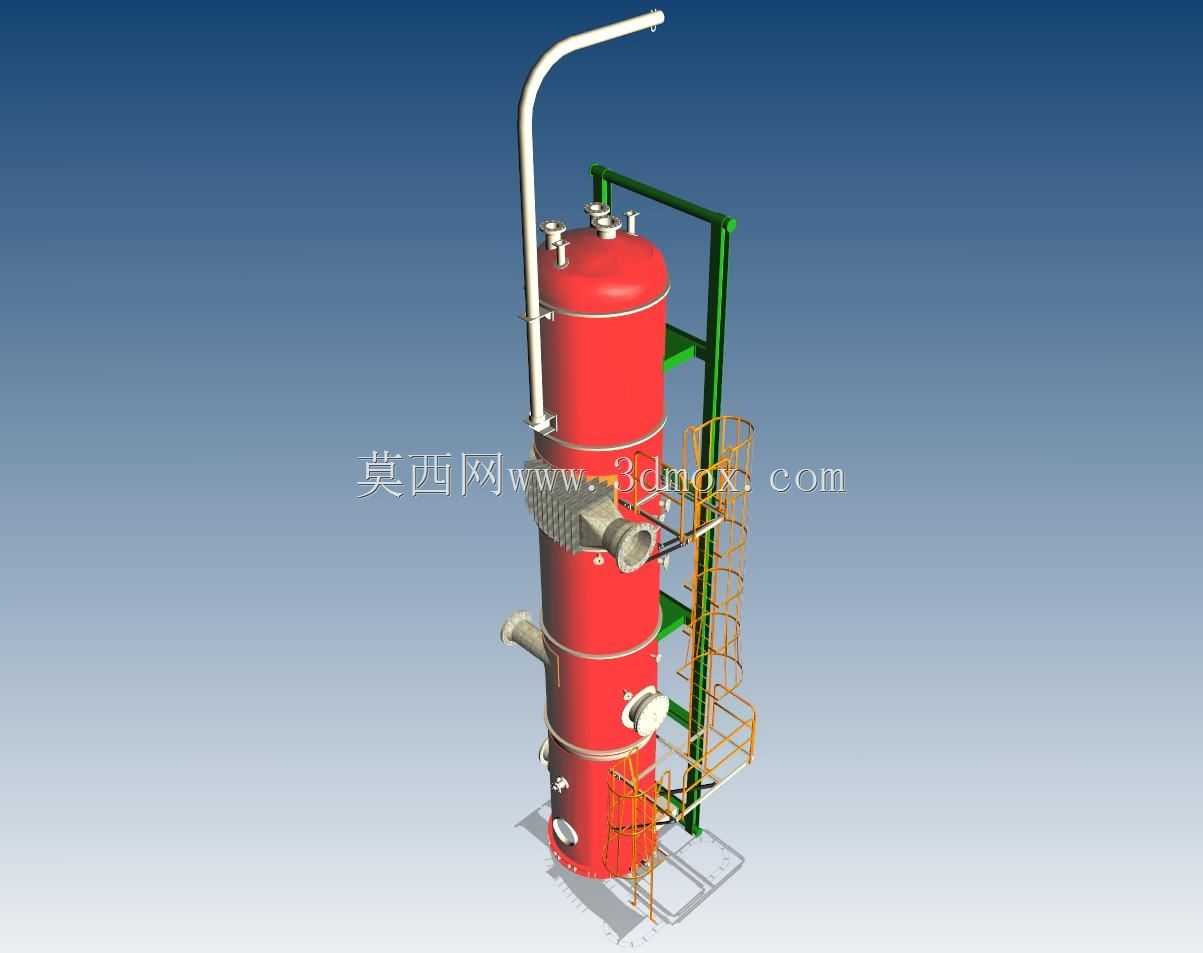

在工业蒸汽输送、化工精馏、锅炉配套供汽系统的实际运行场景中，饱和蒸汽带水是长期困扰管路系统与下游用汽设备的典型问题，夹带的液态水滴会造成管道水击、阀门冲蚀、换热设备效率骤降，甚至引发承压管路的焊缝疲劳开裂，这类立式蒸汽分离设备正是为解决该类工况痛点开发的核心处理单元。从结构设计逻辑来看，该设备采用立式长筒承压壳体布局，相较于卧式分离结构，立式布局可充分利用重力场实现气液两相的自然分层，大幅压缩设备的水平安装占地，尤其适配厂区管廊旁、锅炉间边角区域等狭窄安装空间。壳体上的接口布局完全匹配工业现场的管路走向逻辑：侧向切向布置的进汽口可让带水蒸汽进入腔体后形成稳定旋流，借助离心力将密度更大的液态水滴甩向筒体内壁，沿壁面汇流至设备底部的集液腔；顶部轴向布置的排汽口则设置在旋流场的中心低压区，经过分离的干燥蒸汽从此处引出进入下游供汽管网；底部的排污接口可定期排出沉积的冷凝水与杂质，避免积液被二次夹带进入汽相空间。设备配套的直爬梯与分层操作平台完全围绕日常运维需求设计，爬梯的踏步间距、护栏高度均符合工业设备操作的安全规范，分层平台分别对应不同高度的仪表接口、人孔位置，方便运维人员定期检查内部丝网除沫组件的堵塞情况、校验液位监测部件的运行状态，无需搭建临时脚手架即可完成常规维护作业。从安装边界来看，设备底部采用裙座式支撑结构，支撑脚的螺栓孔位间距、底座承载面尺寸均适配常规工业混凝土基础的预埋要求，侧面的管架支撑结构可直接与厂区管廊的钢结构立柱连接，抵消设备运行时的管路振动载荷，避免承压壳体承受额外的附加弯矩。设备内部的丝网除沫组件采用模块化快装设计，当分离效率出现下降时，可通过筒体上的人孔快速拆换除沫元件，无需对整个壳体进行切割作业，大幅缩短设备的停机维护周期。在实际选型应用中，这类分离设备可根据处理蒸汽量的大小调整筒体直径与有效分离高度，不同壁厚的壳体可适配从低压供汽系统到中压化工生产管线的不同压力等级需求，进出口的法兰规格也可根据现场管路的通径标准进行匹配调整，无需额外加装变径接头即可完成管路对接。
