车间用圆形真空过滤设备结构设计

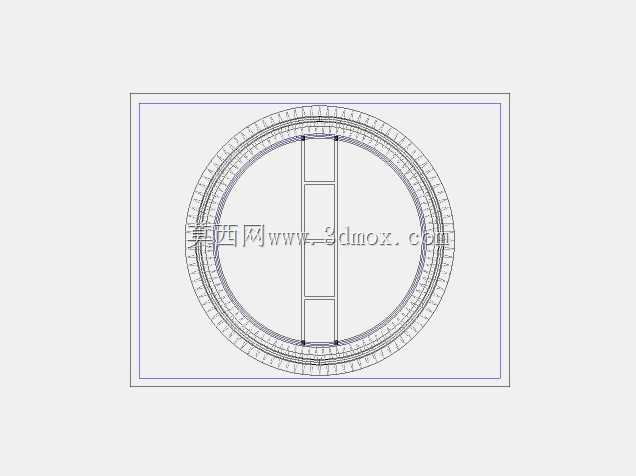

在机加工车间、表面处理车间以及化工配料车间的流体处理工段，真空过滤设备是保障生产介质洁净度、回收有用物料、避免废液违规排放的核心配套装置，这类设备依靠负压形成的压差驱动力，让待处理流体穿过滤材层，将混杂在流体中的固体杂质、切削碎屑、反应残渣截留在滤材表面，完成流体与杂质的分离作业。这款圆形结构的真空过滤器，在设计阶段优先考虑了车间现场的安装空间限制，整体采用立式圆形壳体结构，相比方形壳体能够承受更高的内外压差，在负压工况下不会出现壳体变形的问题，壳体的法兰连接边做了加厚处理，配合环形密封槽安装耐油橡胶密封圈，能够在-0.09MPa的极限负压工况下保持可靠密封，不会出现漏气导致过滤效率下降的问题。设备内部沿径向设置了三层等距分布的滤材安装格架，格架采用镂空式栅格结构，既能够给滤材提供足够的支撑力，避免滤材在负压作用下被吸破，又不会过度阻挡流体的通行路径，降低流体通过时的阻力损失，格架与壳体内壁采用插槽式连接，日常更换滤材时只需要打开顶部快开压盖，就可以直接抽出格架更换滤材，不需要拆解整个设备的连接管路，能够大幅缩短设备维护的停机时间。从安装边界来看，设备的进出液接口设置在壳体的切线方向，这种切向进料的设计能够让进入设备的流体沿壳体内壁形成旋流，大颗粒的杂质会在离心力的作用下先沉降到设备底部的集渣腔，减少滤材的负载，延长滤材的使用寿命，设备底部设置了带快开阀门的排渣口，日常清理沉降的杂质时不需要打开设备主体，只需要打开排渣阀就可以在设备运行间隙完成排渣作业。在实际生产场景中，这款设备可以适配不同精度的滤材，从粗过滤阶段的100目金属滤网，到精过滤阶段的5μm微孔滤膜都可以安装在格架上，既可以用于车间切削液的循环净化，去除切削液中混杂的金属碎屑和砂轮磨粒，延长切削液的更换周期，也可以用于车间清洗废水的预处理，去除废水中的悬浮颗粒物，降低后续废水处理单元的处理负荷，还可以用于化工生产中料液的真空抽滤作业，实现固体产物与母液的快速分离。设计过程中对壳体的壁厚做了针对性的校核，按照车间常见的0.6MPa正压冲击和-0.098MPa极限负压工况做了强度验算，确保设备在误操作出现正压冲击时也不会出现壳体开裂的问题，设备的支脚采用可调式结构，能够适应车间地面不平整的安装条件，安装时只需要调整支脚的高度就可以让设备保持水平，避免内部滤材因为设备倾斜出现局部过滤负荷不均的问题。设备顶部的真空接口采用标准法兰连接尺寸，可以直接和车间现有的真空管路系统对接，不需要额外制作转换接头，降低现场安装的改造工作量。
