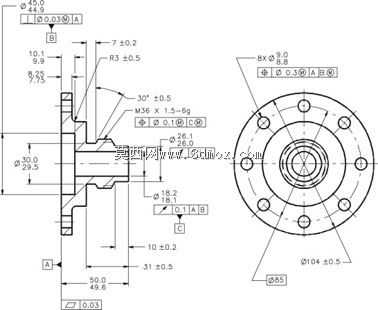

带外螺纹连接端六孔安装法兰盘结构

这类带外螺纹端的法兰连接件，常应用在液压管路、气动系统、小型传动组件的端部衔接场景中，承担介质通路对接、传动部件轴向定位的双重作用，在小型泵站、气动执行机构端部、轻工设备的管路接驳位置都能见到这类结构的身影。从结构设计逻辑来看，该零件采用一端外螺纹、一端法兰安装面的布局，外螺纹段选用M36×1.5-6g的普通细牙螺纹，细牙螺纹的自锁性更好，适合存在小幅振动的管路或传动连接场景，螺纹末端设计的R3圆弧过渡，能有效降低螺纹根部的应力集中，避免装配或受载时出现根部断裂的问题。法兰端采用六个沿圆周均布的Φ9通孔作为安装孔，安装孔分布圆直径为Φ85，法兰整体外圆控制在Φ104±0.5，六个安装孔的位置度公差控制在Φ0.3以内，同时与基准A保持同轴要求，能保证装配时螺栓顺利穿入，避免出现安装别劲、密封面压合不均的问题。零件轴向总长度控制在50mm左右，其中法兰盘厚度为7mm，螺纹段长度结合安装空间预留了足够的拧入深度，同时在法兰与螺纹段衔接位置设计了30°的导向锥面，既方便装配时的对中导入，也能减少衔接位置的锐角磕碰损伤。从形位公差设计来看，零件两端的同轴度、端面跳动都做了明确约束，法兰安装端面相对于螺纹轴线的跳动控制在0.05mm以内，能保证法兰对接时的端面贴合度，若用于管路密封场景，可有效减少密封垫片的局部压损，降低介质泄漏风险。零件上设计的环形槽结构，可用于安装密封圈或者轴用挡圈，满足不同场景下的密封或者轴向限位需求，外圆上标注的各段直径公差，能适配对应的配合件安装间隙，避免出现装配过紧或者旷量过大的问题。在实际选型应用中，这类法兰结构不需要额外加工焊接坡口，通过螺纹端拧入对应基体，再用法兰端对接外部构件，装配流程更简便，适合需要经常拆装维护的设备部位，相比焊接式法兰，后期检修更换的效率更高，也不会因为焊接热变形影响配合面的精度。设计时特意将各段壁厚做了均匀化处理，法兰盘与轴颈衔接位置都做了圆弧过渡，在保证整体结构强度的前提下，尽可能控制零件重量，同时也方便锻坯或者棒料的机加工成型，减少不必要的材料去除量，降低加工成本。
