汽车三角连接支架结构设计

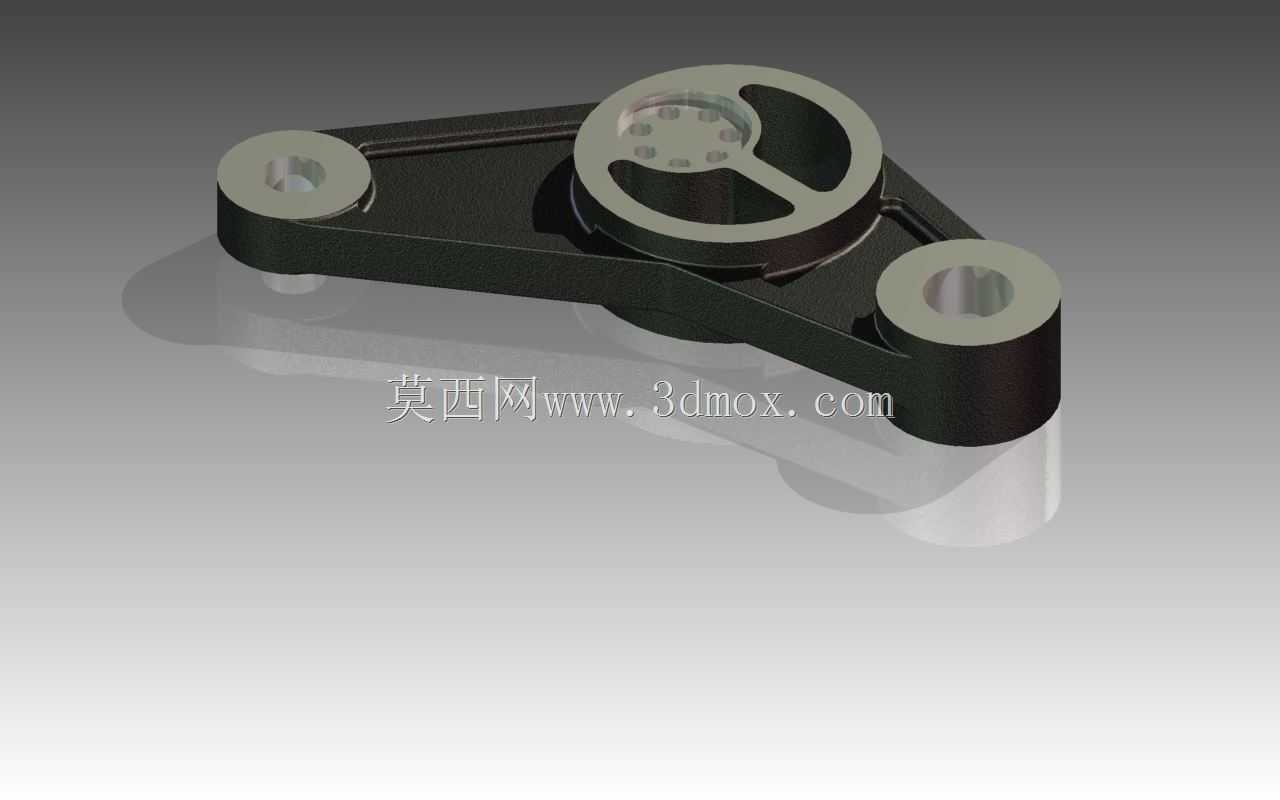

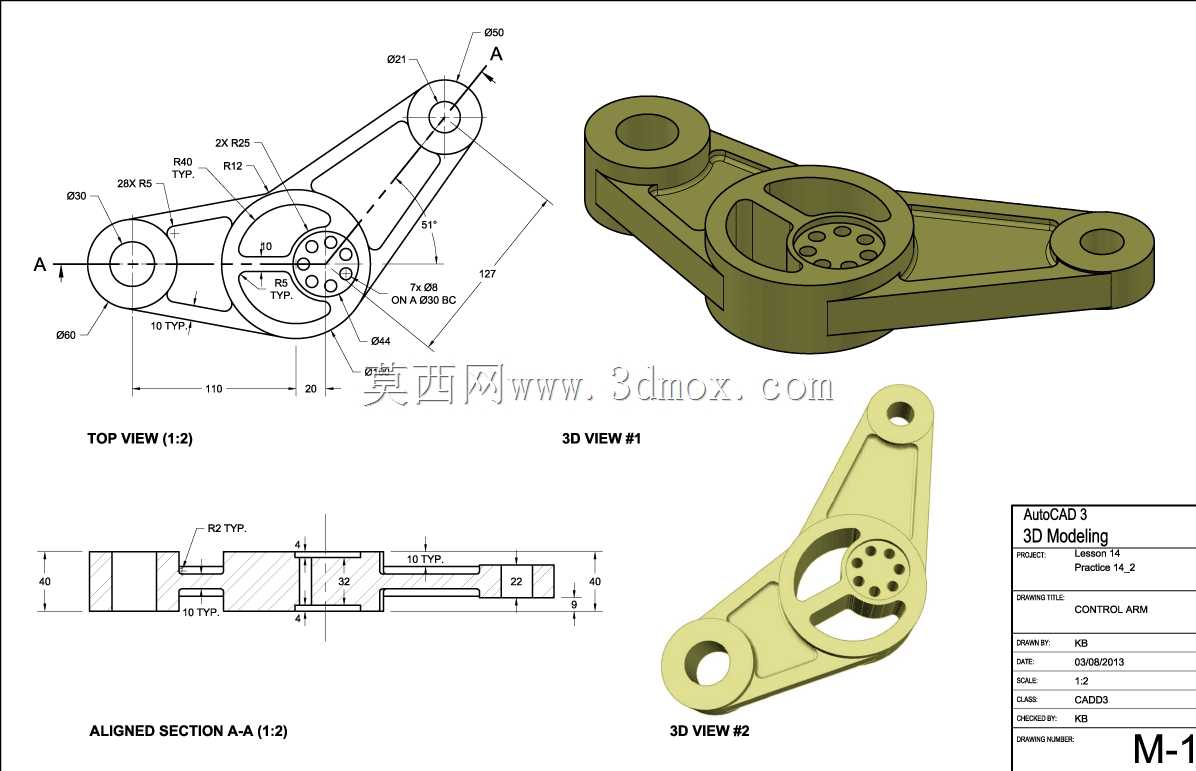

该三角连接支架属于汽车底盘周边的受力支撑构件，主要应用在乘用车发动机舱与副车架的衔接区域，承担着附属传动部件的定位与载荷传递作用，日常工况下需要承受来自传动组件的周期性振动、加减速过程中的惯性冲击，同时还要兼顾不同温度环境下的形变量控制，避免连接点位出现偏移松脱。从结构设计逻辑来看，整体采用三角稳定构型，三个端点分别设置带衬套安装位的圆柱凸台，其中两个凸台为固定安装端，用于通过螺栓将支架锁紧在车身预设的安装基座上，第三个凸台配合中部的异形槽轮结构，为摆动类传动件提供旋转支撑与行程限位。中部的镂空槽型结构并非减重装饰，而是为配套的摆臂部件预留运动避让空间，同时通过筋条的走向优化，将三个安装凸台的受力路径直接连通，避免应力在板材平面内出现集中折角，支架主体的壁厚根据受力仿真结果做了差异化设置，凸台安装区域壁厚加厚以保证螺栓锁紧的压合强度，连接臂区域通过设置下沉式加强筋，在不额外增加整体重量的前提下提升抗弯扭性能。安装边界方面，两个固定安装孔的中心距严格匹配车身安装点的公差要求，孔内预留的衬套压装深度能够满足橡胶衬套的压装行程，保证装配后衬套能够有效过滤传动件传递来的高频振动，避免异响传递到驾驶舱。中部支撑凸台的同轴度、端面跳动公差都按照汽车零部件的通用精度要求设置，能够保证配套转动部件的运转平顺性，减少偏磨带来的寿命损耗。整个构件的外形轮廓做了圆角过渡处理，既避免加工过程中的应力开裂问题，也能在装配过程中减少对周边管线、线束的刮蹭风险，所有安装面的平面度公差都控制在合理范围内，保证锁紧后不会出现局部应力过大导致的支架变形。这类支架在设计过程中需要反复校核不同工况下的受力变形量，既要保证足够的结构强度，避免极限工况下出现断裂失效，也要控制整体重量，符合汽车轻量化的设计趋势，同时安装点位的设计还要兼容总装线上的自动化装配工艺，保证螺栓能够顺利对位锁紧，减少装配环节的辅助工时。
