工业平台式冷却水循环管路系统设计

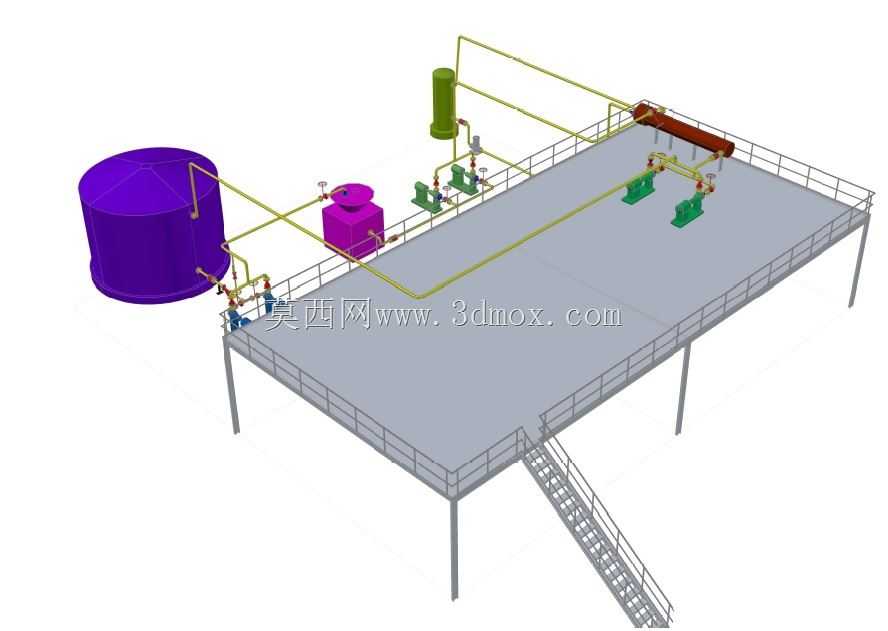

这套冷却水循环装置的三维建模，核心围绕石化、化工生产场景里的热油介质冷却需求搭建，日常生产中，反应釜、蒸馏塔等设备产出的高温热油无法直接进入下一工序，也不能直接外排，就需要这套系统完成热量置换，把热油温度降到工艺要求区间。建模时先确定了架空钢平台的安装边界，平台采用四根H型钢立柱支撑，台面铺设花纹钢板，四周设置1.2米高的安全防护栏杆，侧面搭配斜钢梯连通地面，整体平台的长宽尺寸适配中小型生产车间的设备布置间距，预留出了阀门操作、设备检修的人行通道，不会和周边的工艺管线、桥架产生干涉。

管路上的核心储水单元做了差异化设计，左侧的大型紫色立式储水罐承担冷却缓冲存储功能，容积匹配单批次热油冷却的用水量需求，避免水泵频繁启停；旁侧的小型紫色罐体是稳压补水罐，用来平衡管路内的水压波动，抵消泵组启停带来的水锤冲击。管路上配置的两台离心泵采用一用一备的布置方式，泵体进出口都加装了止回阀与截止阀，日常运行时单台泵即可满足全管路循环流量需求，备用泵在主泵检修或故障时可快速切换，不会中断冷却流程。管路上方的绿色立式罐体是气液分离罐，用来排出循环水中裹挟的空气，避免气蚀损伤泵体叶轮，也防止管路内形成气阻影响水流量。末端的卧式褐色换热单元是热量置换的核心，热油走壳程、冷却水走管程，通过管壁完成热量交换，升温后的冷却水顺着回水管路回到储水罐，可搭配外接冷却塔完成降温后再次循环。

建模时所有管路的走向都做了避让设计，沿平台边缘排布，不占用平台中间的操作空间，管线的转弯半径符合工业管路设计规范，法兰连接的位置都预留了螺栓拆装的操作空间，阀门的手轮方向全部朝向人行通道侧，方便现场操作人员开关调节。平台的爬梯角度设置为45度，踏步间距符合人体工程学要求，上下搬运检修工具时不会有磕碰风险，平台底部的立柱高度预留了地面管线穿行的空间，不需要额外抬高基础就能适配现有车间的地面布局。
