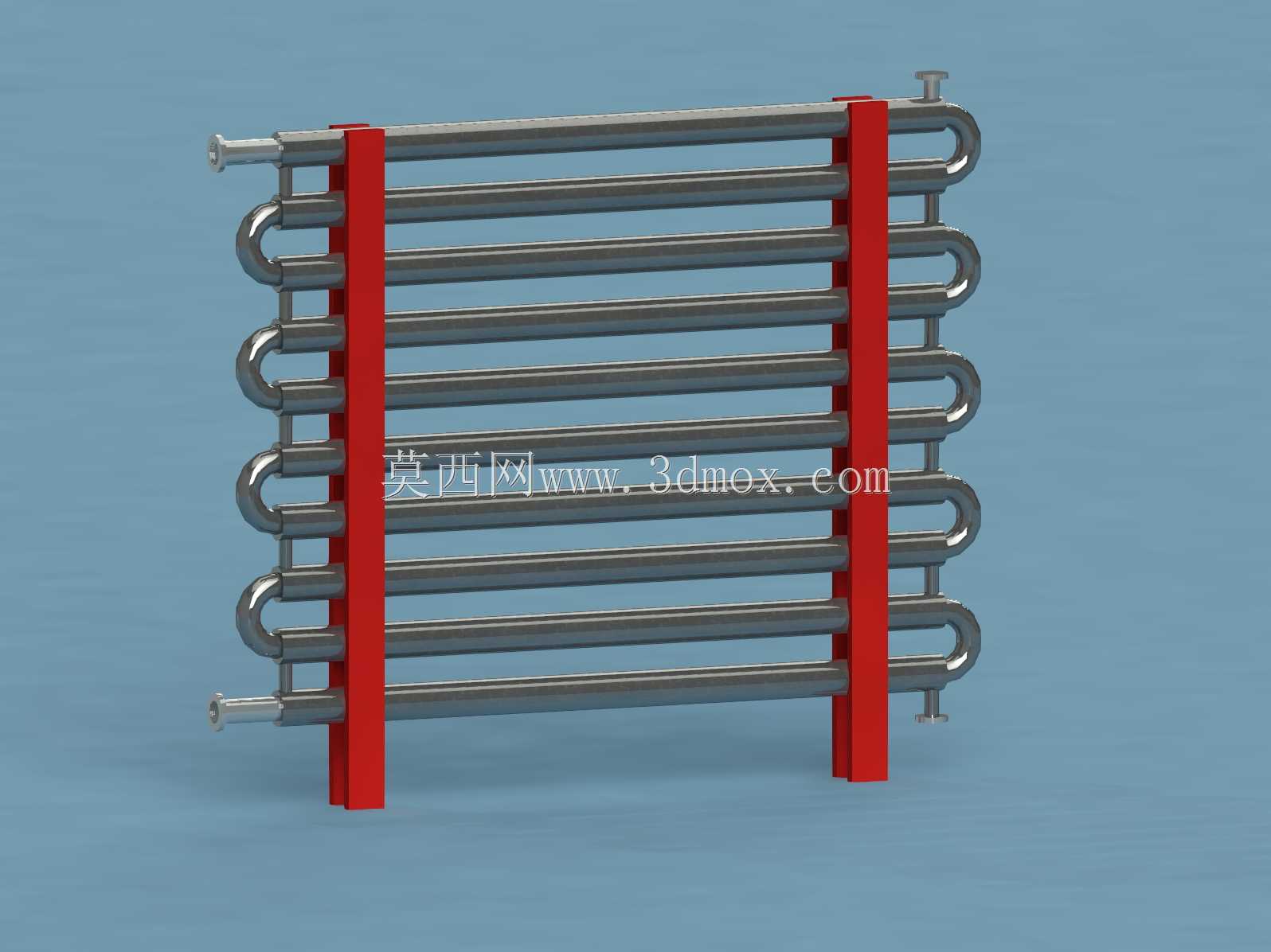

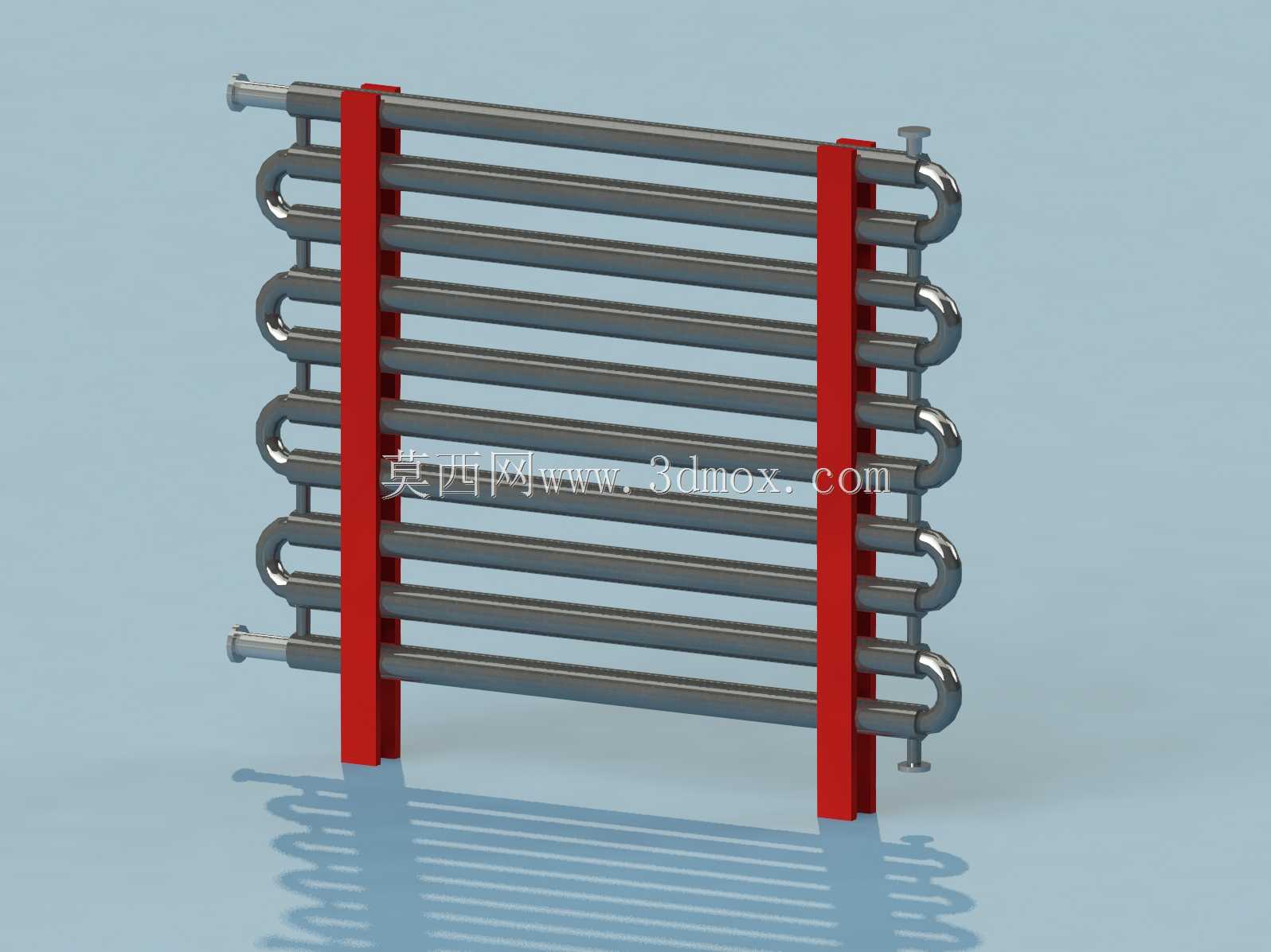

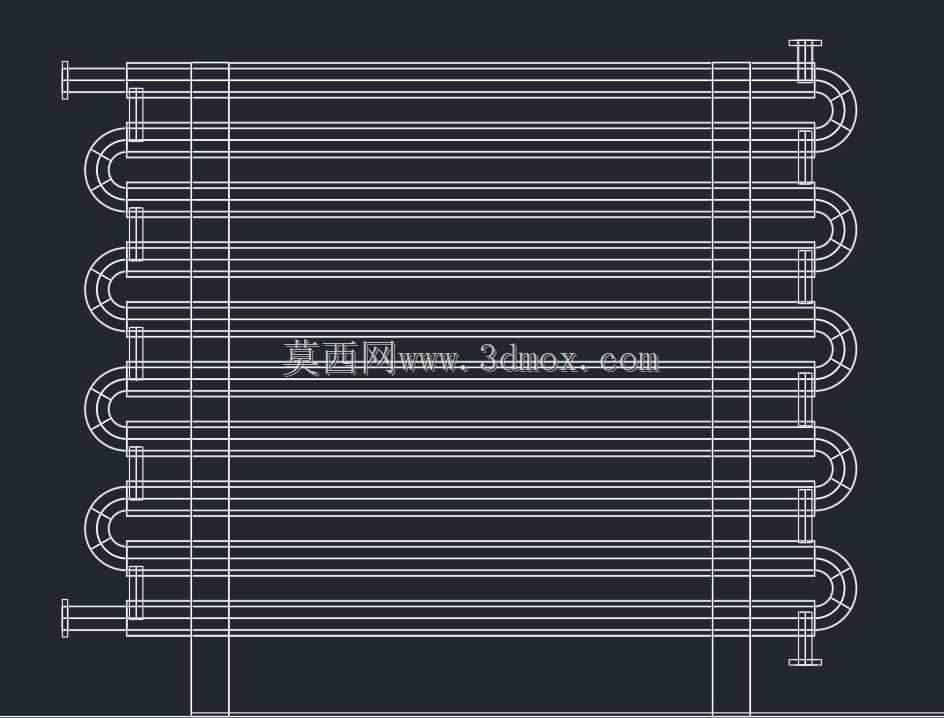

双管排式换热装置结构设计方案

在化工、暖通、能源回收等工业场景中，管壳式换热设备的排布形式直接影响换热效率与场地适配性，这款双管排式结构的换热装置，针对中小流量、长换热路径的工况做了针对性的结构优化。从实际应用角度看，这类排管结构常被用在厂区余热回收、小型工艺流体温控、暖通系统的水-水换热环节，相比单排蛇形管，双管并行的排布能在同等占地长度下提升近一倍的换热接触面积，同时避免多管程结构带来的流阻骤升问题。

设计阶段首先考量的是流体的流态稳定性，每一组弯管的转弯半径都做了统一规范，避免流体在弯头处形成涡流死区，长期运行后出现结垢堆积堵塞管路的问题。双管并行的流道设计，让冷热流体分别在两组管程内逆向流动，全程保持稳定的温差梯度，不会出现局部温差骤变导致的管路热应力变形。从安装边界来看，整体结构为规整的长方体排布，两端的管接口统一设置在同侧端面上，现场配管时不需要在设备两侧预留操作空间，能直接嵌入到模块化的机组框架内，适配撬装式设备的紧凑安装需求。

结构细节上，每一层排管的支撑点位都做了等距排布，既避免长直管路因为流体脉动产生振动异响，也不会因为支撑件过多遮挡换热面影响换热效率。两端的集管结构做了等径设计，保证进入每一根换热管的流体流量均匀，不会出现偏流导致的部分管路换热效率闲置。弯管部分采用同曲率的平滑过渡，没有急转结构，流体在管内流动的沿程阻力控制在合理区间，配套循环泵不需要额外提升扬程就能满足流量要求，能降低整套系统的运行能耗。

在选型适配层面，这类排式双管结构的换热长度可以根据实际换热负荷灵活调整，不需要重新设计端盖与集管结构，只需要增减排管的层数或者单根管路的直段长度就能匹配不同的换热功率需求，对于系列化产品开发来说能大幅减少重复建模的工作量。建模过程中所有管路的连接位置都做了干涉检查，相邻两层排管之间预留了均匀的间隙，既保证外部换热介质能顺利在管间流动，也给后期的检修清洗预留了操作空间，不需要完全拆解设备就能完成管外的清灰除垢作业。
