卧式承压热水锅炉三维结构设计方案

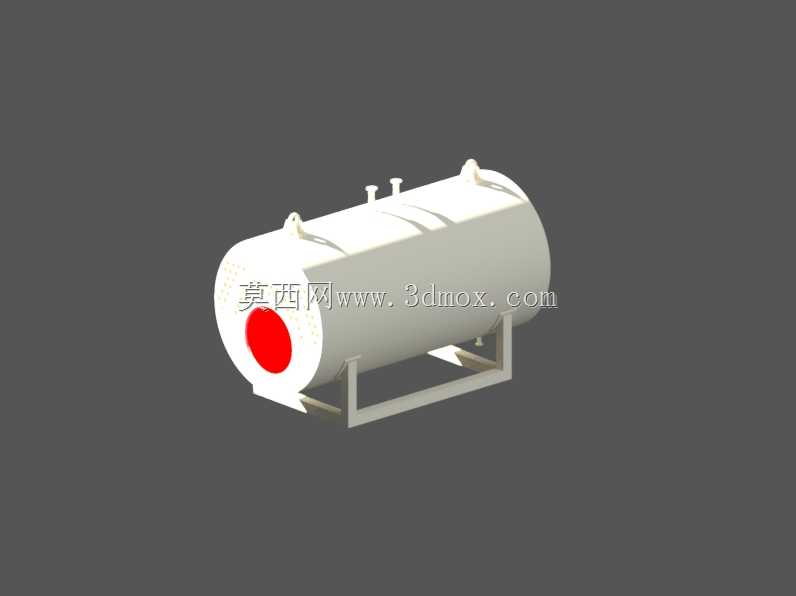

这款卧式承压热水锅炉的三维建模，完全围绕民用集中供热、小型工业生产热水供应的实际场景搭建，建模过程中优先考虑了设备落地安装的边界条件，底部采用型钢焊接支架结构，支架的横梁与立柱截面参数匹配常规10吨级承压罐体的承重要求，支架底部预留的地脚螺栓孔位间距，适配多数换热站、锅炉房的现有设备基础尺寸，无需额外对基础做大规模改造即可完成就位安装。罐体主体采用卧式圆筒形承压结构设计，筒身壁厚取值符合低压热水锅炉的承压规范，端盖采用标准椭圆封头结构，相比平端盖能够有效降低内部水压带来的应力集中问题，减少长期运行过程中焊缝处的疲劳损伤风险。筒身顶部预留的多个管座接口，分别对应热水出口、回水入口、安全阀安装口、温度传感器与压力传感器安装位，接口的法兰尺寸统一采用国标PN10压力等级的标准法兰，方便现场与外部管道、阀组直接对接，无需额外加工转换接头。筒体一端开设的检修人孔，尺寸满足运维人员进入筒内清理水垢、检查内部换热面的操作空间要求，人孔盖板采用快开式压紧结构，拆装过程无需动用大型吊装工具，单人即可完成启闭操作。建模时对筒身内部的折流板布置做了简化示意，折流板的间距设置参考了常规烟管换热的流速要求，能够让高温烟气在筒内形成多回程流动，充分与筒内的水介质完成热量交换，降低排烟温度提升整体热效率。外部支架与筒体的连接位置，特意设置了弧形鞍座结构，鞍座与筒身外壁贴合弧度完全匹配筒体外径，接触位置预留了隔热垫的安装空间，避免运行过程中筒体热量直接传导至支架造成不必要的热损失，同时也能减少筒体热胀冷缩过程中对支架焊缝产生的剪切应力。整个模型的外形尺寸控制在常规锅炉房的门洞通行范围内，设备进场时无需拆除墙体即可完成搬运，筒身外侧预留的保温层安装间隙，能够适配50mm厚度的岩棉保温层施工要求，外护板的安装挂点在建模时也做了对应预留，方便后续保温施工时直接固定外护板，不用在现场额外焊接挂点破坏筒体防腐层。
