库卡机器人配套GC主轴连接法兰结构

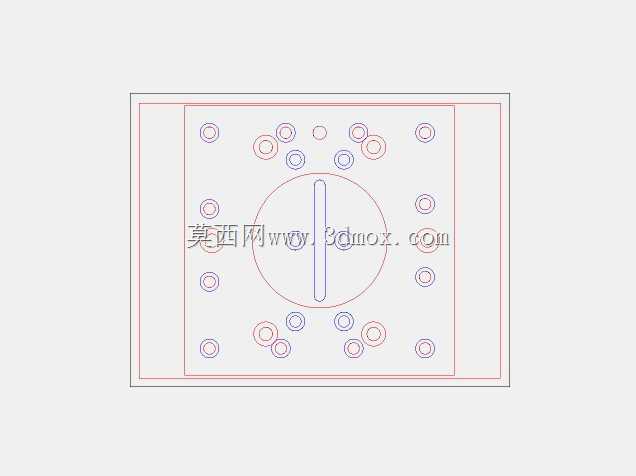

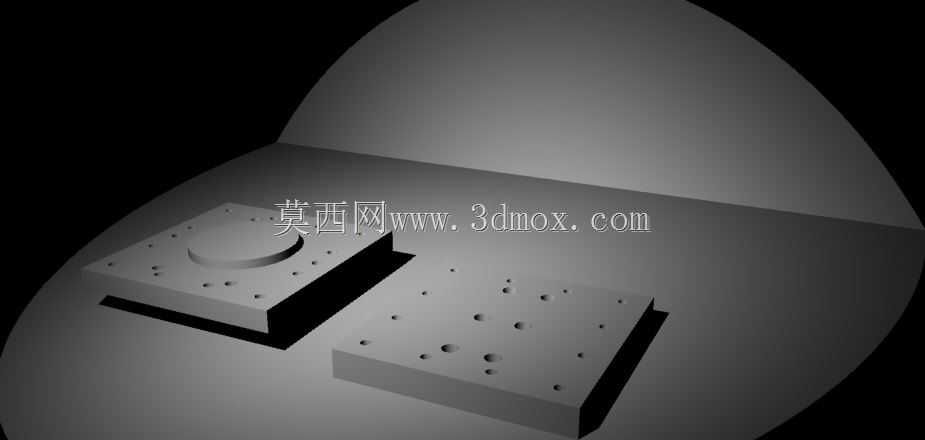

这款法兰结构主要适配库卡KR200-1 C1型号工业机器人的A6轴末端安装位，是连接机器人本体与GC纺锤体鞭毛类作业执行端的核心转接部件，在自动化打磨、柔性去毛刺、表面抛光类工作站中应用较多，这类作业场景往往需要执行端具备一定的浮动避让能力，法兰作为力传递与定位基准的核心零件，其安装精度直接决定末端作业的轨迹一致性。从结构设计来看，法兰采用分体式两块板件组合的结构形式，靠近机器人侧的安装板设置了与A6轴输出端完全匹配的定位止口与螺栓孔位，止口的配合公差选用H7/js6的过渡配合，既保证安装时的同轴度要求，又不会出现装配卡滞的问题，板件上的沉头螺栓孔完全对应机器人末端的标准安装孔距，不需要额外加工转接板即可直接装配。靠近执行端的板件则根据GC纺锤体鞭毛的安装需求，布置了多组不同孔径的安装孔位，孔位排布兼顾了不同规格执行器的安装兼容性，两块板件之间通过定位销与紧固螺栓实现刚性连接，板件边缘做了C2倒角处理，既去除加工毛刺避免装配划伤，也能减少作业过程中与周边管线、工件的干涉概率。安装边界方面，法兰整体装配完成后，轴向突出机器人A6轴端面的高度控制在合理范围内，不会因为转接件过长导致机器人末端负载力矩超出额定范围，径向尺寸也严格匹配机器人末端的运动包络，在机器人进行大角度姿态调整时，法兰不会与机器人六轴的本体结构发生碰撞。设计过程中充分考虑了作业过程中的受力特性，法兰板件的厚度经过受力校核，在承受末端执行器的动态作业冲击力时，板件的形变量控制在0.02mm以内，保证长期作业下的连接刚性，不会因为反复受力出现连接松动、定位偏移的问题。这类转接法兰的设计核心是在保证连接刚性与定位精度的前提下，尽可能压缩自身的结构尺寸与重量，避免给机器人末端带来额外的负载负担，同时孔位的排布要兼顾安装便利性，所有螺栓的安装操作空间都做了预留，现场装配时不需要特殊工装即可完成拧紧作业，维护更换时的拆装效率也能得到保障。在实际生产线应用中，这类法兰除了适配打磨类执行器，也可以通过更换端侧安装板的孔位布局，适配不同类型的末端作业工具，具备一定的通用适配能力。
