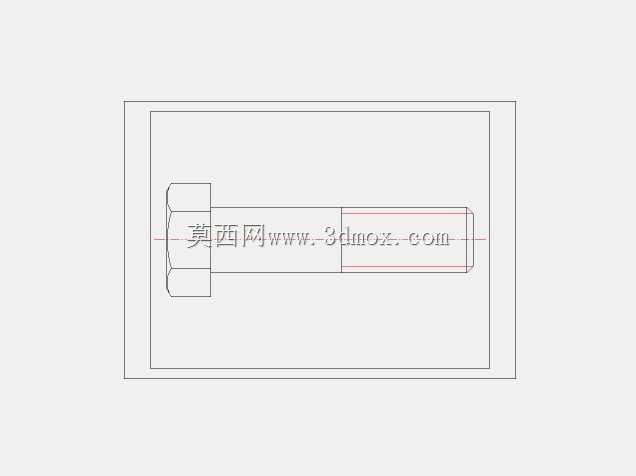

参数化可调六角螺钉组三维设计

在各类机械装配场景中，六角头螺钉是应用覆盖范围最广的紧固件品类，从普通钣金机架拼接、液压阀块安装，到精密自动化设备模组固定、工装夹具定位锁紧，都能见到这类零件的身影。常规的标准件调用往往只能覆盖固定规格的使用需求，一旦遇到非标准螺距、特殊杆长、定制头部尺寸的设计场景，重复建模会占用结构工程师大量的有效工作时间，参数化可调的螺钉组设计正是为解决这类痛点开发。

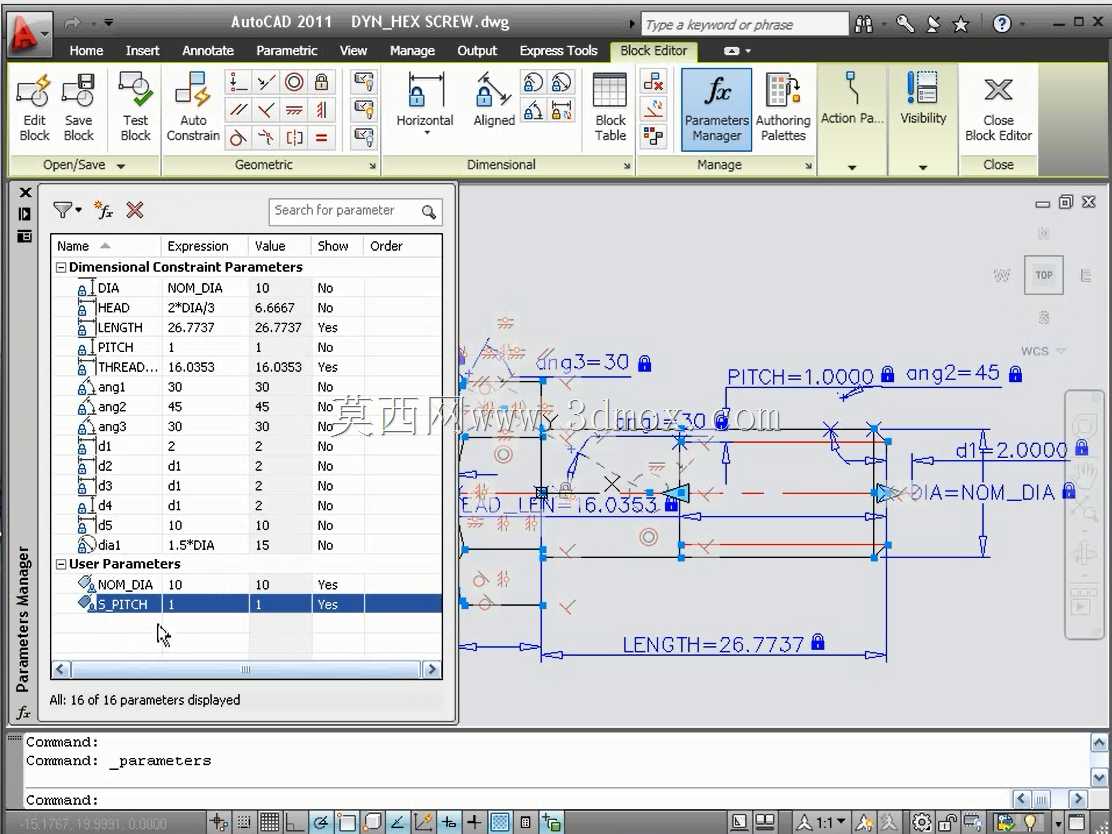

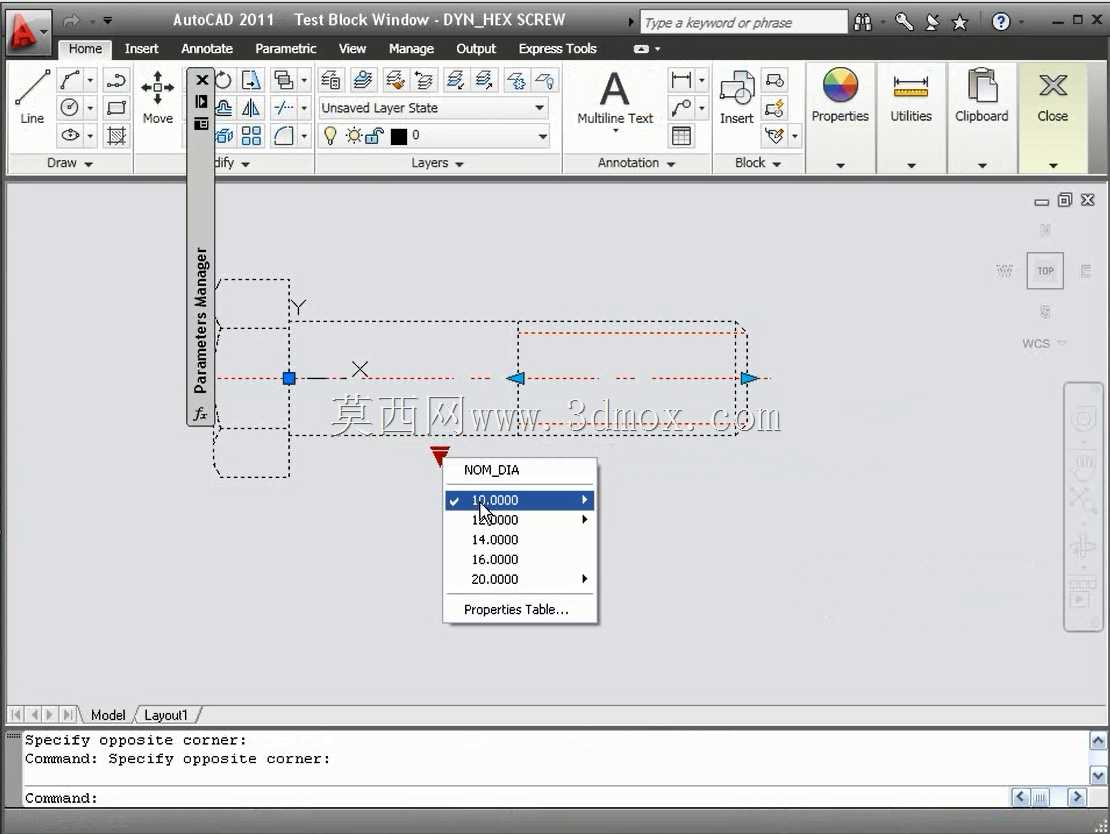

这套螺钉组的设计逻辑围绕全参数驱动搭建，建模过程中先梳理紧固件的核心尺寸约束链：将螺纹公称直径作为顶层驱动参数，关联头部对边尺寸、头部厚度、螺纹小径、螺距的对应映射关系，同时预留自定义参数输入端口，设计师可以直接在参数表内修改目标数值，无需重新绘制草图、重建特征，就能快速生成符合特定安装需求的螺钉模型。

从安装边界维度看，设计时充分考虑了不同工况的装配要求：螺纹段长度可根据被连接件的总厚度、弹平垫厚度、啮合螺纹深度自由调整，避免出现螺纹啮合不足导致的连接失效，或是螺杆伸出过长干涉周边运动部件的问题；头部的六角尺寸严格对应通用扳手的作业空间要求，建模时预留了足够的扳手回转间隙，不会出现装配后无法完成拧紧作业的情况。针对需要渲染出图的场景，模型还做了螺纹收尾、头部倒角、表面纹理的细节处理，导入渲染环境后不需要额外补做细节优化，就能直接生成用于方案汇报、产品手册的效果图。

在实际选型使用过程中，设计师可以根据连接部位的载荷特性调整参数：受横向交变载荷的连接位置，可以适当增大螺杆光杆段的直径匹配铰制孔安装需求；有密封要求的连接场景，可以调整螺杆根部的退刀槽尺寸，预留密封圈的安装位置。整套模型的特征树做了分层梳理，不同功能的特征归入对应文件夹，即使是接手模型的其他工程师，也能快速找到参数修改入口，调整过程中不会出现特征报错、约束冲突的问题，能直接适配不同三维软件间的格式转换需求，导入装配体后可以直接做干涉检查、运动仿真，不需要额外修复几何错误。
