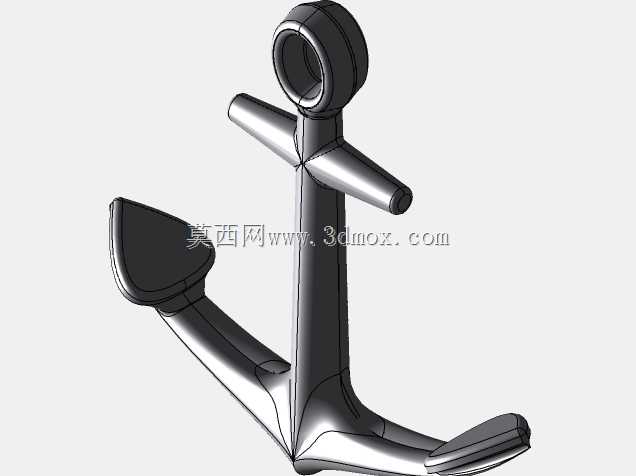

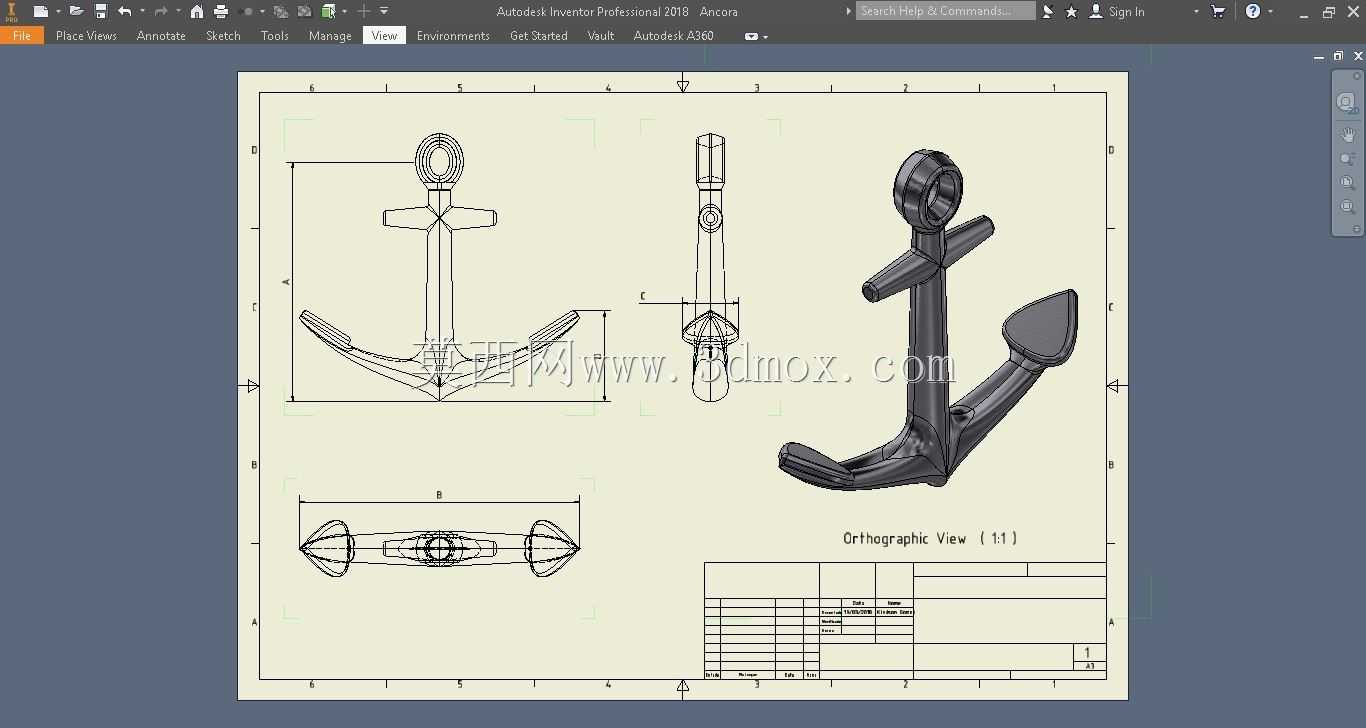

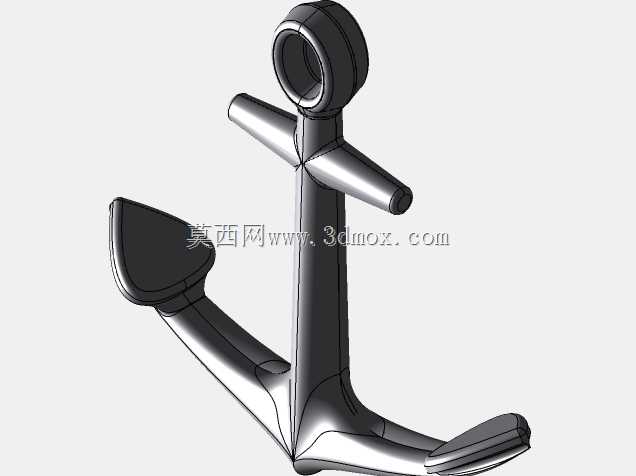

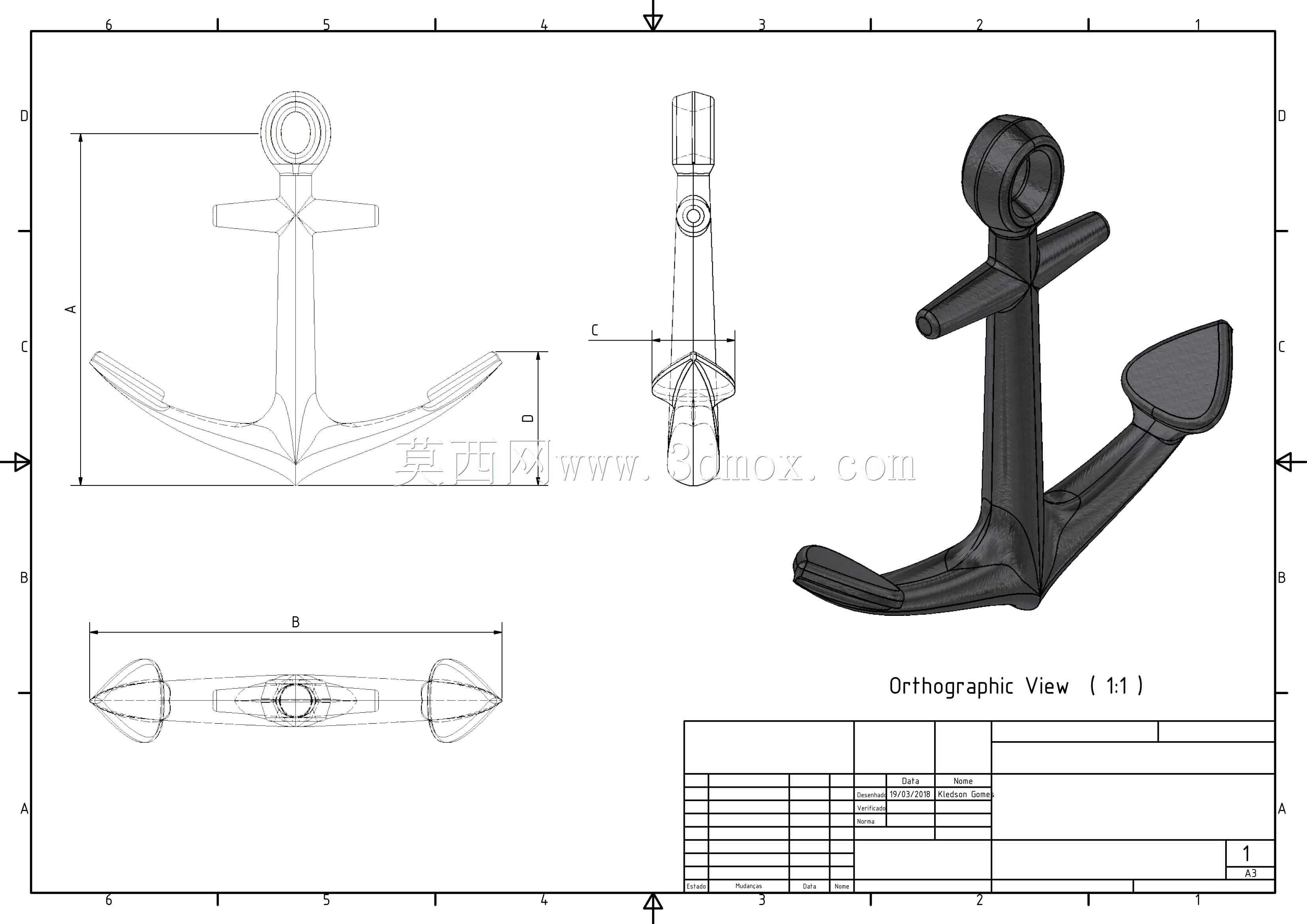

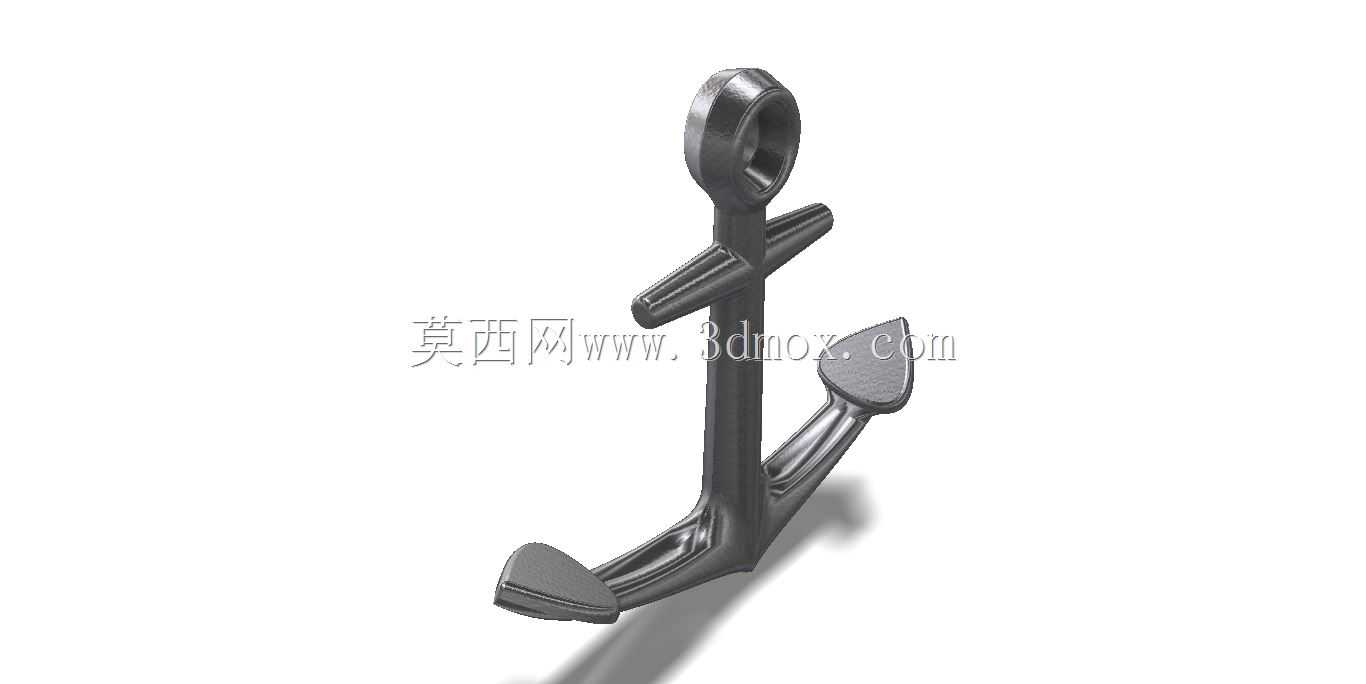

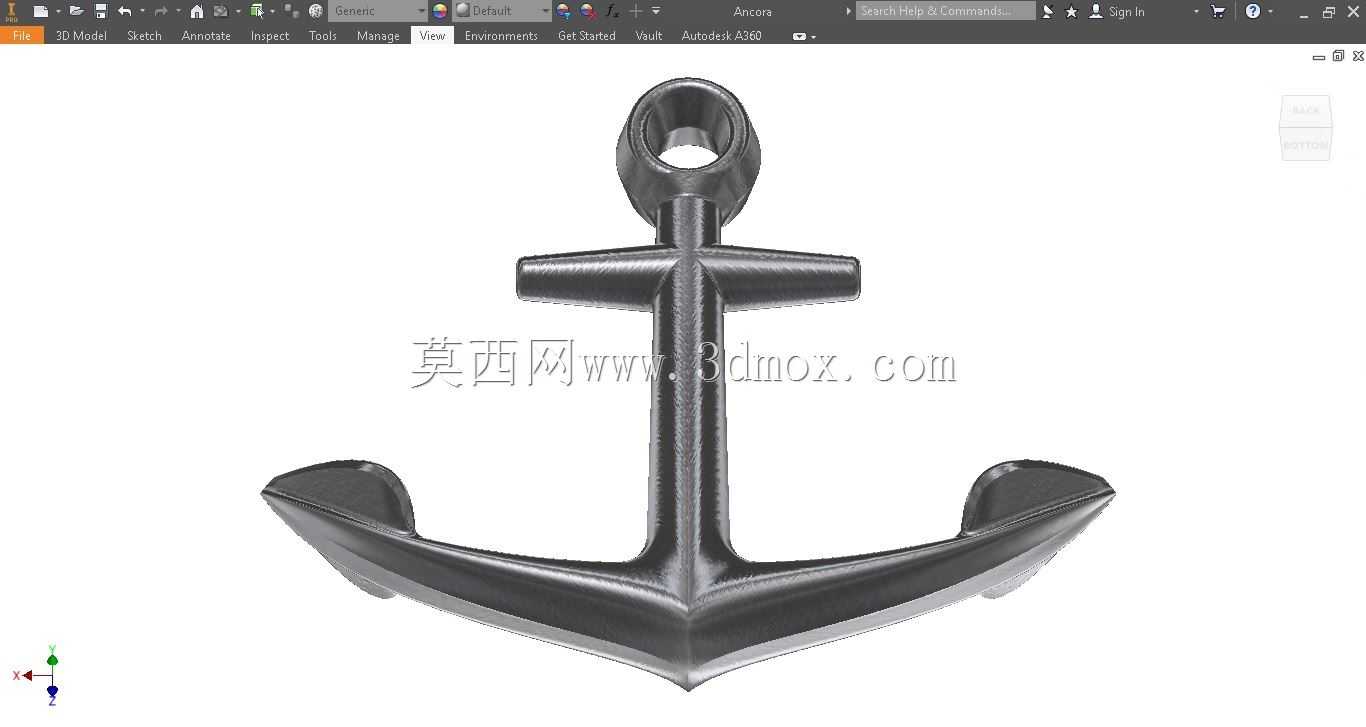

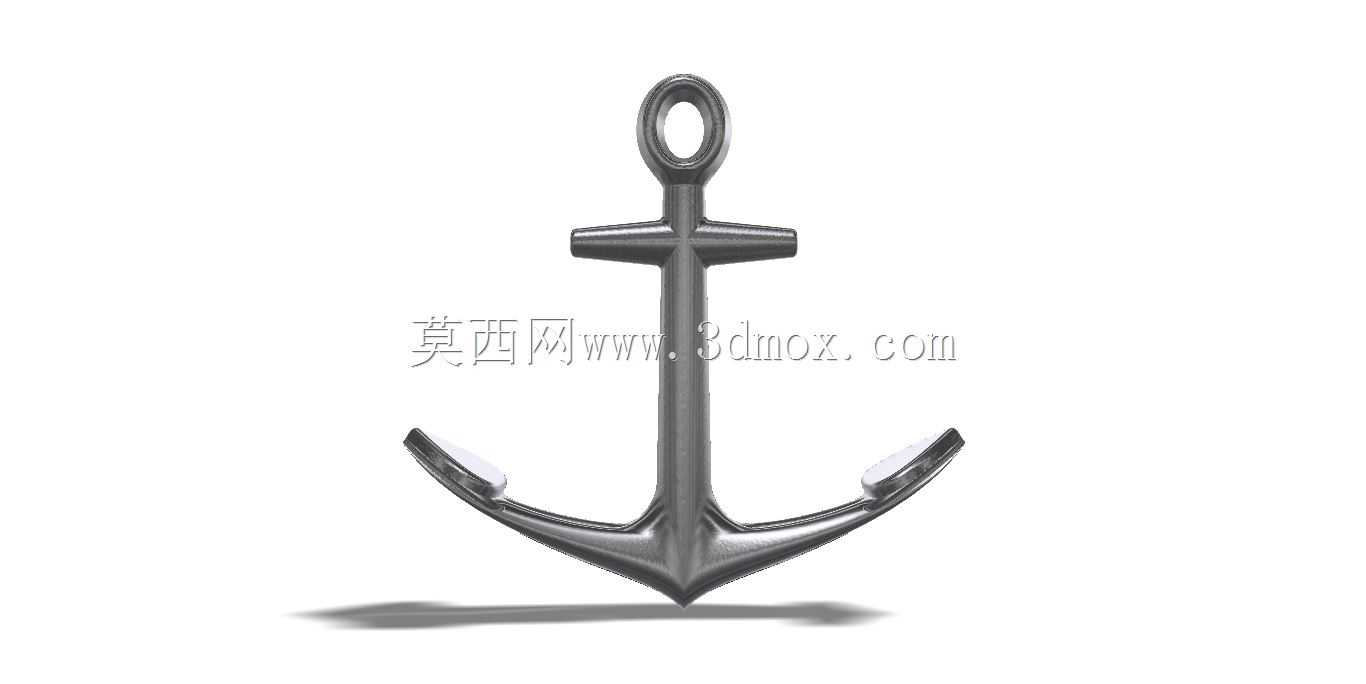

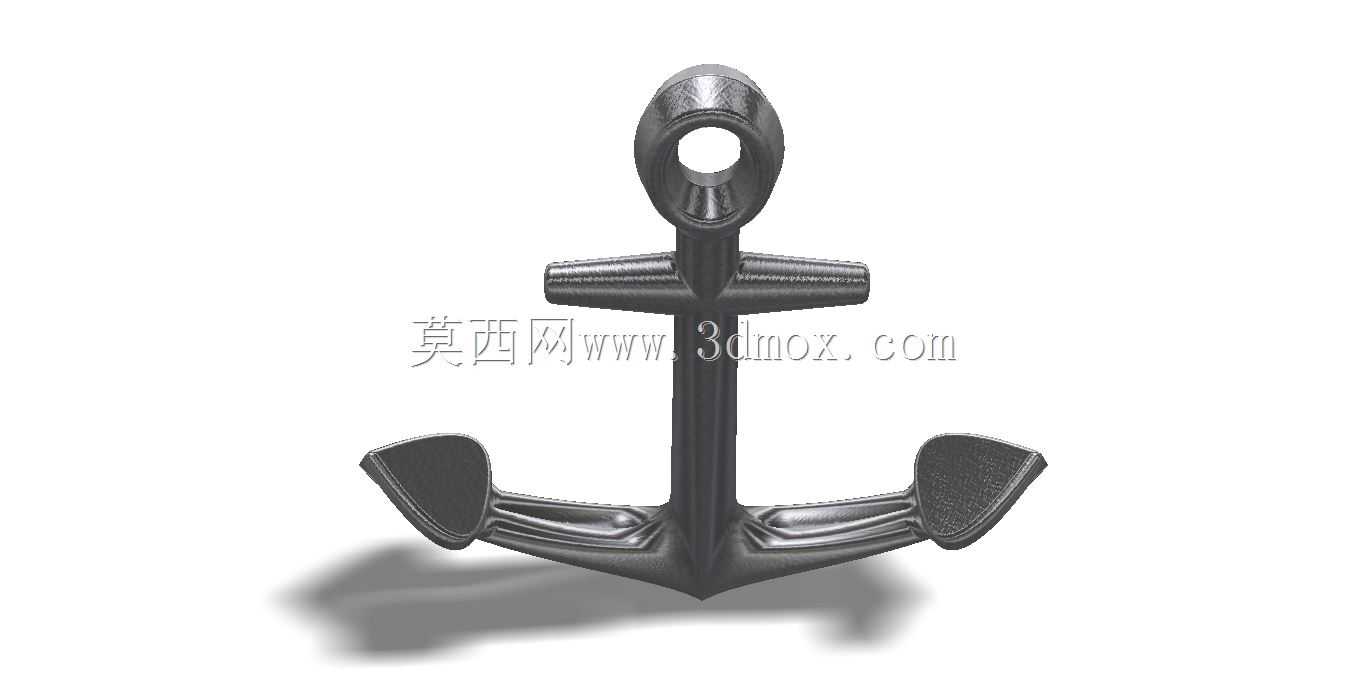

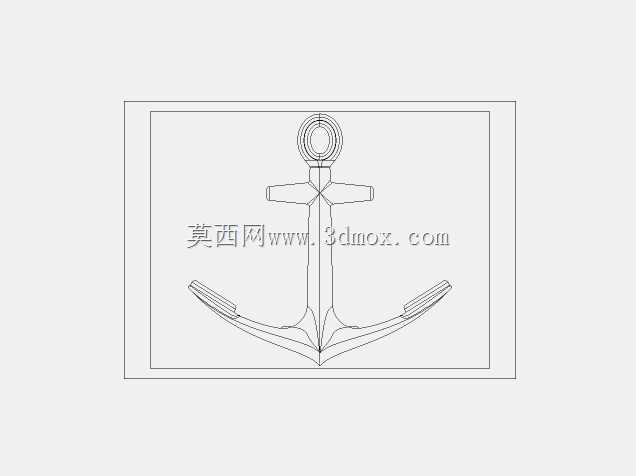

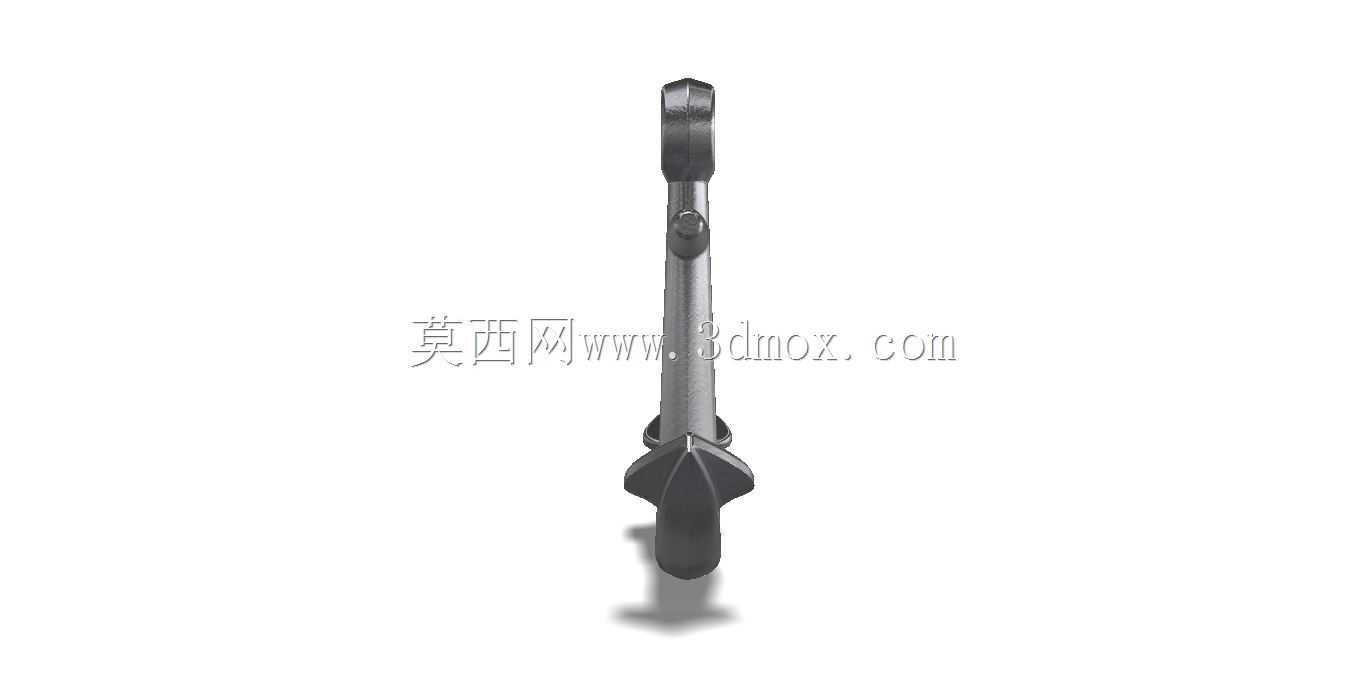

霍尔式船用锚结构三维设计

在船舶系泊作业场景中，锚是承担抓附水底、固定船位的核心受力部件，其结构设计直接决定了不同水域工况下的锚泊可靠性。本次设计的霍尔锚结构，针对内河及近海中小型船舶的停泊需求优化，整体采用对称式流线型轮廓，锚爪与锚冠采用可转动铰接结构，在锚链拉力作用下可自动调整抓附角度，适配泥沙、砾石等不同水底地质条件，抛锚后能快速切入底土层形成稳定抓附力，起锚时可随拉力方向自然翻转脱离底质，减少卡锚概率。从结构设计逻辑来看，锚头顶部的环形锚卸扣安装位做了加厚圆弧过渡处理，避免锚链反复拉扯产生应力集中，锚干采用等强度变截面设计，中段受力最大区域截面厚度最大，向上下两端逐步平滑过渡，在保证整体抗拉强度的前提下控制整体重量，降低锚机的起吊负载。两个锚爪的爪尖做了淬硬处理的结构预留，接触底质的刃口角度经过反复校核，既保证切入土层的锋利度，又避免爪尖过薄受撞击后弯折断裂，锚爪表面的弧形曲面设计，能在抓附时增大与土层的接触面积，分散抓附反力，防止锚体在受风浪拉扯时出现走锚。安装边界方面，锚卸扣的连接孔径适配常规规格的锚链环，锚干整体长度与锚爪展开后的最大宽度比例符合船级社相关规范要求，可直接匹配中小型船舶的锚台、锚唇结构，收锚时锚爪可自然贴合船体外板，不会突出船体轮廓影响航行。在三维建模过程中，所有铰接部位的配合间隙都按照实际铸件公差预留，锚爪转动角度范围做了限位结构设计，避免转动角度过大导致锚体与锚链发生干涉，整体曲面过渡均做了圆角处理，消除铸件的应力集中点，同时减少抛起锚过程中对船体漆面、锚链的磨损。实际使用中，这类锚结构无需额外的稳定鳍，依靠自身重心分布即可在抛落水底后自动摆正，抓力重量比表现优异，在相同锚重下能提供更高的系泊抓力，适配货船、作业船、游艇等多种民用船舶的锚泊需求，日常维护仅需检查铰接部位的磨损情况即可，结构可靠性高，适用场景广泛。
