DN80口径C型消防管路报警阀结构

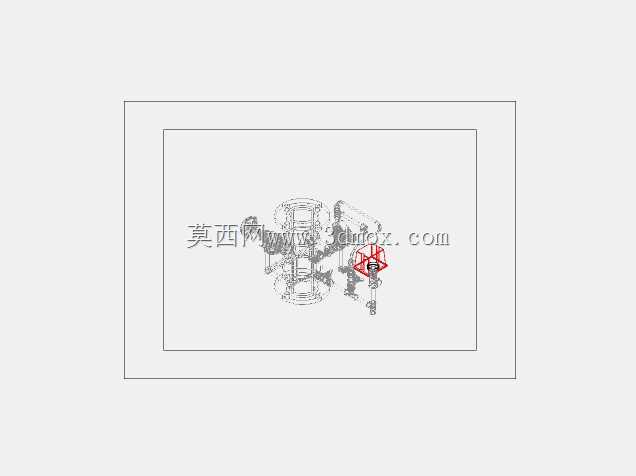

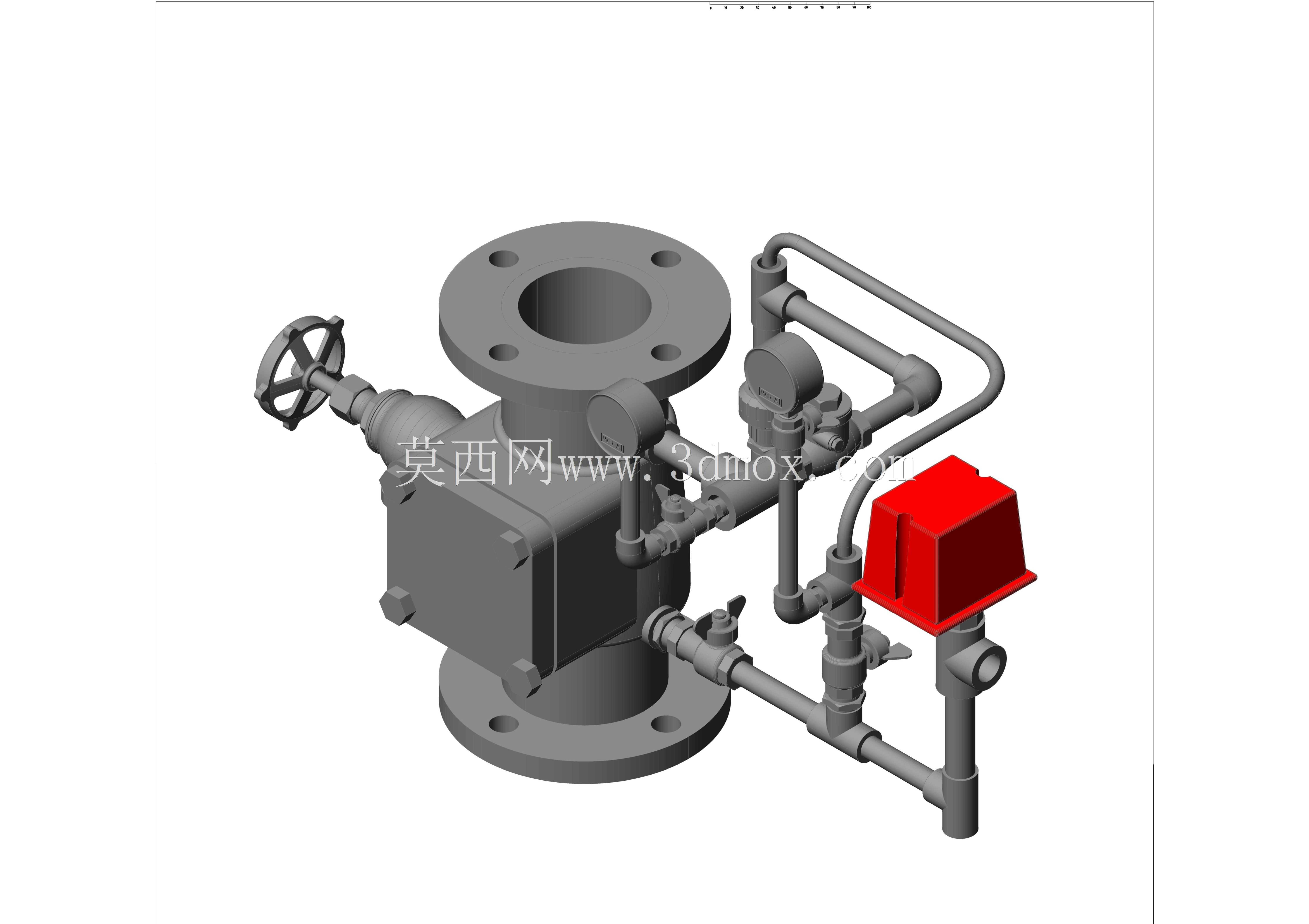

这款C型报警阀主要应用于湿式自动喷水灭火系统的供水主干管节点，是消防水系统中实现水流报警、通断控制的核心部件，常见安装在高层楼宇、工业厂房、仓储库区的消防供水立管与配水干管衔接位置，承担着系统压力监测、火灾时触发水力警铃报警、控制供水通断的关键作用。从结构设计来看，整体采用上下法兰对接的立式布局，公称通径为DN80，上下连接法兰的螺栓孔位、密封面尺寸完全匹配同公称压力的国标法兰标准，安装时可直接与现有管路法兰对接，无需额外加工过渡连接件，阀体主通道为直通式流道设计，相比角式结构能大幅降低管路沿程水头损失，保障大流量供水时的压力稳定性。阀体侧部集成的手动闸阀结构，用于系统日常检修时的手动关断操作，手轮采用标准五辐式结构，操作力矩符合常规阀门操作力要求，无需借助额外加力杆即可完成启闭动作。旁通管路的布局经过空间校核，所有连接支管均采用标准管螺纹衔接，分别连接压力监测组件、水力警铃接口、延迟器接口，旁通管的弯折半径完全满足管路加工工艺要求，避免出现过小弯折导致的流道堵塞或应力集中问题。侧部配置的红色防护壳体为报警触发组件的保护罩，内部容纳压力开关、信号输出模块，壳体采用卡扣式安装结构，日常检修时可快速拆卸，无需拆解周边管路即可完成内部元件的校验更换。设计过程中充分考虑了安装空间边界，整体外轮廓的横向、纵向尺寸均控制在常规消防管井的安装预留空间范围内，旁通管路的突出距离不会影响管井内其他管路的排布，所有操作部件的操作空间均预留了足够的手动操作余量，不会出现安装后无法操作手轮、无法拆卸检修部件的问题。从功能实现逻辑来看，当系统侧管路因喷头破裂出现水流流动时，阀瓣开启，水流进入旁通管路，一方面驱动水力警铃发出机械报警信号，另一方面触发压力开关输出电信号，联动消防水泵启动，整套结构的流道设计充分考虑了水流阻力平衡，能够避免系统压力波动导致的误报警问题，同时阀体主承压部件的壁厚经过强度校核，可满足常规消防系统1.6MPa公称压力的使用要求，所有密封面的结构设计均考虑了长期带压工况下的密封可靠性，减少日常运维的密封件更换频次。
