可拆式板式换热机组配套立式离心泵结构

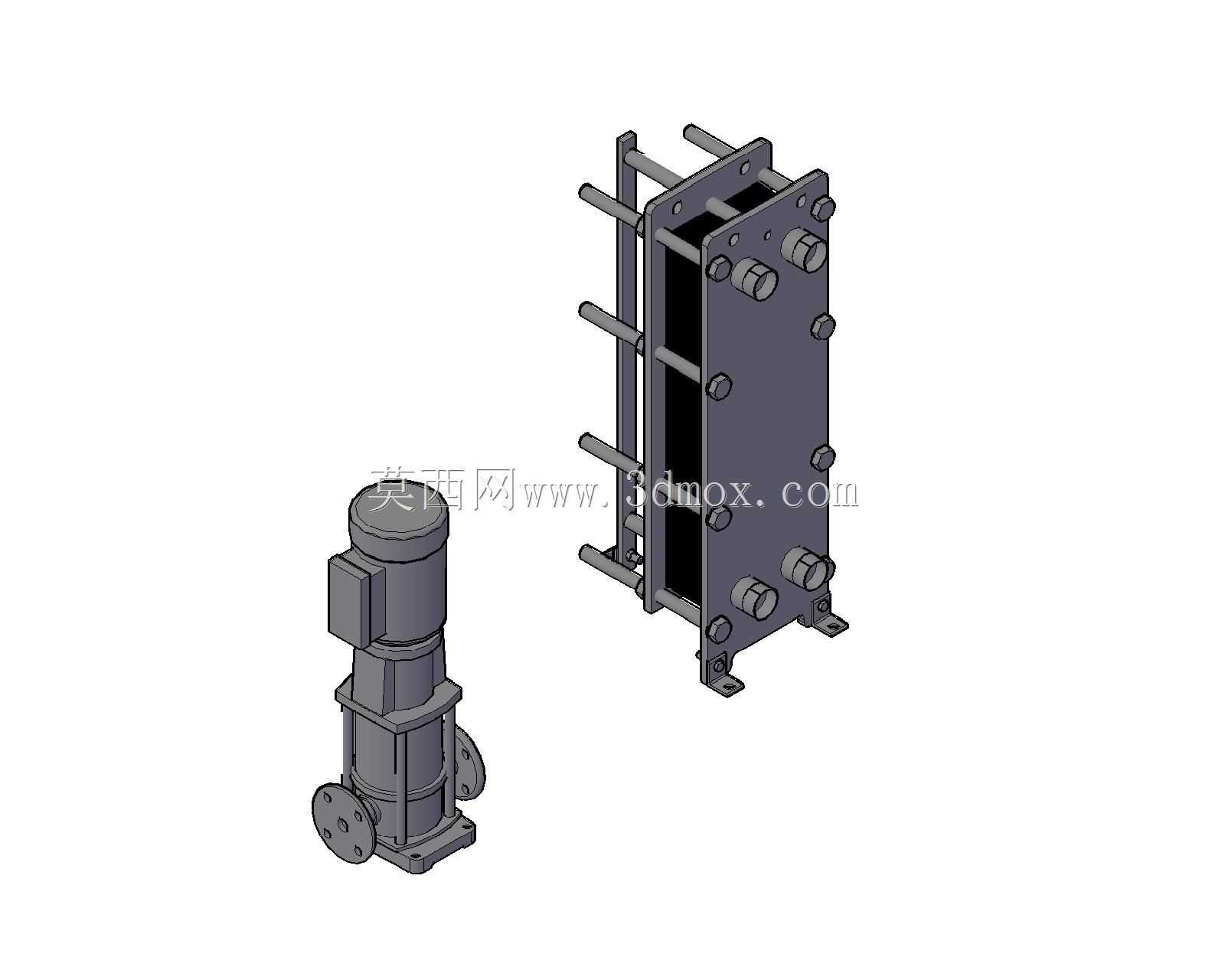

在民用集中供热二次网换热站、工业工艺循环冷却系统、中小型化工介质温控回路这类场景里，板式换热器和配套输送泵往往是成对布置的核心流体设备，这套三维结构完整还原了两类设备的装配形态与安装接口细节，能给管路布局、设备基座设计提供直接的三维参考。先看板式换热单元，采用的是可拆式板片叠压结构，上下贯穿的拉紧螺栓将多组冲压波纹板片压紧在固定压紧板与活动压紧板之间，板片周边的密封胶槽预留了密封件安装位，四个角部的介质通孔分别对应冷热流体的进出通道，设备上下端的接管接口采用同侧布置形式，侧面预留的吊耳结构满足现场吊装就位的需求，底部的支撑脚开有长条形安装孔，可适配土建基座的预埋螺栓位置偏差，安装时需要预留侧方至少一倍板片堆叠长度的操作空间，方便后期拆开压紧板清洗板片、更换老化密封垫。配套的立式离心泵采用立式管道安装形态，泵体与驱动电机直连共轴，进出口法兰采用同口径水平对向布置，可直接串接在管路中不需要额外做混凝土基座找平，泵体下部的放液螺塞可在设备检修时排空泵腔残留介质，顶部的排气螺塞用于首次启动前排出泵腔内空气避免气缚。设计这套结构时，优先考虑了两类设备的管路对接逻辑：换热器的低温侧出口直接对接离心泵入口，减少管路弯头带来的沿程阻力损失，设备之间的管路间距预留了法兰拆装、阀门安装的操作空间，两类设备的基座标高做了统一适配，避免泵入口出现气蚀余量不足的问题。从安装边界来看，板式换热器的整体宽度由板片数量决定，图中展示的是小换热面积规格，板片堆叠厚度控制在常规管路操作允许的范围内，立式离心泵的轴向高度匹配常规工业管路的架设高度，进出口法兰的压力等级与换热器接口保持一致，可直接适配PN16等级的工业管路系统。在实际选型建模过程中，这类配对设备的三维结构需要同步核对接口方位、安装地脚尺寸、检修操作空间三个核心维度，避免现场安装时出现管路碰擦、检修空间不足、设备对接错位的问题，这套模型完整还原了两类设备的外部装配特征，可直接用于换热站三维布管、设备选型方案展示、安装工序模拟等场景，结构上省略了内部板片的细微流道、泵体内部叶轮的细节结构，重点突出外部安装接口与整体外形尺寸，适配工程布局阶段的建模需求，不需要额外做结构简化就能直接导入厂区三维布局场景中使用。
