民用固定翼喷气式客机三维造型设计

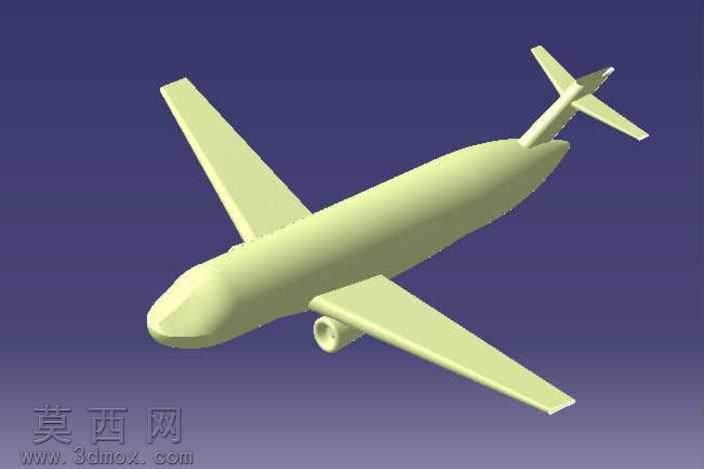

本作品为民用固定翼喷气式客机的三维数字模型，整体建模过程遵循航空装备外形设计的基本逻辑，以常规下单翼喷气式客机的经典气动布局为核心参考，在三维建模环境中完成全机外形的参数化搭建。建模初期首先梳理全机的结构比例关系，确定机身长径比、机翼展弦比、尾翼容量等核心气动参数的合理取值，以保证整体造型符合真实民航客机的视觉比例与气动设计常识。机身部分采用曲面放样建模方式，从机头雷达罩的圆弧曲面开始，逐步过渡到等直段的客舱机身截面，再收窄至机尾的尾椎造型，全程通过曲面曲率检查工具保证机身外表面的光顺度，避免出现曲面褶皱、曲率突变等影响外观质感的问题，同时预留出发动机吊挂、机翼对接、尾翼安装的结构接口位置。机翼部分采用翼型截面放样的方式生成，选取适合亚音速飞行的低速翼型作为基础截面，从翼根到翼梢逐步调整翼型的厚度、扭转角与后掠角度，模拟真实客机机翼的气动扭转设计，机翼后缘预留出副翼、襟翼的结构分界位置，还原机翼的增升装置布局逻辑。尾翼部分包含垂直尾翼与水平尾翼，同样采用翼型放样生成，垂尾后掠角度与机翼后掠角度形成视觉协调，平尾安装位置与机身尾部的造型自然衔接，保证尾翼与机身的过渡曲面光顺无突兀感。动力部分采用翼下吊挂式涡轮风扇发动机短舱造型，短舱外壳采用旋转曲面加放样的方式生成，进气道唇口做圆弧过渡处理，发动机吊挂与机翼下表面的连接曲面做平滑过渡，还原真实翼下吊挂发动机的安装结构特征。材质与渲染阶段，整机机身采用哑光浅米黄航空涂料材质，调整材质的粗糙度与反光度参数，模拟真实民航客机蒙皮的哑光质感，背景采用渐变深蓝色调模拟高空环境，通过三点布光方式打亮机身侧面、机翼上表面与尾翼部分，突出全机的曲面轮廓与结构层次，让模型整体呈现出简洁干净的展示效果。整个模型未做过度的内部结构细化，重点聚焦于整机外部气动外形的准确还原，各部件之间的装配关系符合真实飞机的结构布局逻辑，可用于航空科普展示、飞行器造型参考、三维场景搭建等场景使用。
