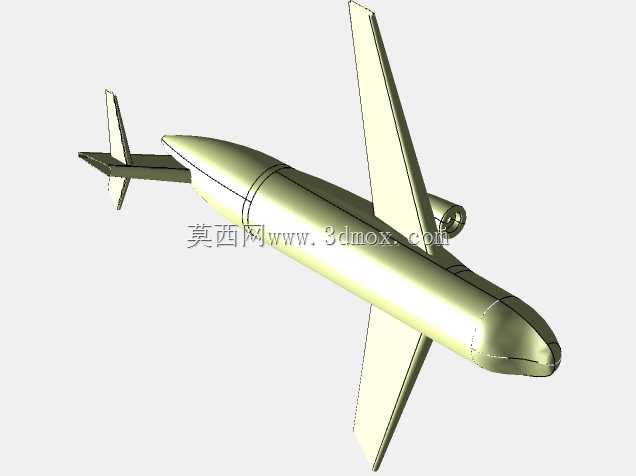

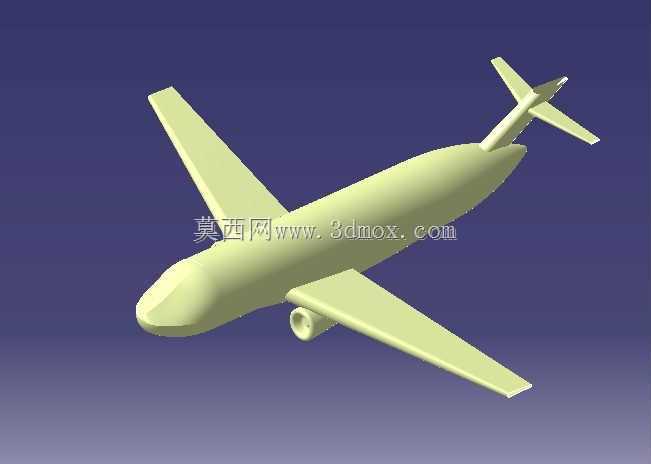

民用支线喷气式客机简化结构三维数模

该三维数模还原了常规布局喷气式支线客机的核心结构特征，可用于航空类教学演示、初级结构方案推演、科普展项三维素材制作等场景。从实际工程应用角度看，这类简化外形数模不需要覆盖蒙皮铆接、航电布线、管路排布等细节结构，重点呈现气动布局的核心逻辑：机身采用等直径直筒加机头整流、机尾收缩的构型，能够在控制建模复杂度的同时，准确反映民用客机机身的截面特征，可用于客舱布置初步方案的占位参考，匹配支线客机单通道客舱的典型截面尺寸边界，机身长度与翼展的比例符合百座级支线客机的常规参数范围，机翼安装位置采用下单翼布局，发动机吊挂于机翼下方，这种布局也是当前民用支线客机的主流选择，既能够降低发动机维护的作业高度，也能让机翼结构避开客舱主空间，提升舱内空间利用率。尾翼部分采用常规垂尾加平尾的T型尾翼？不对，数模里是低置平尾？哦不对，看模型是常规尾翼，垂尾垂直安装于机尾末端，平尾对称布置在垂尾根部两侧，这种构型的航向、俯仰操纵面的力臂长度符合常规飞行控制的力矩需求，在做初步气动仿真验证时，这类简化模型可以快速生成网格，完成基础升阻特性的测算，不需要处理复杂的曲面细节就能得到趋势性的仿真结果。建模过程中优先保证了各部件的相对位置精度：机翼的后掠角、上反角都参考同级别机型的常规设计参数，发动机短舱的吊挂位置与机翼前缘的相对距离，也符合实际机型的安装边界要求，避免了短舱与机翼前缘、襟翼活动区域的干涉问题。机头部分的曲面弧度做了连续过渡处理，没有出现曲面褶皱、曲率突变的问题，能够满足渲染展示、3D打印实体模型的曲面质量要求，机翼的翼型采用了对称低速翼型的简化构型，适合做低速飞行状态的演示验证，不需要考虑跨音速阶段的翼型修型需求，适配教学、科普类场景的使用要求。机轮部分虽然没有做细节刻画，但起落架的安装占位在机身腹部、机翼根部的对应位置做了预留，后续如果需要拓展起落架结构细节，可以直接在现有数模的对应位置添加装配约束，不需要重新调整机身的整体坐标基准。整个数模的坐标系原点设置在机头前端下方的地面投影位置，各部件的装配基准统一，导入不同三维软件时不会出现部件错位、坐标偏移的问题，能够直接用于装配体的子部件调用，也可以拆分出机身、机翼、尾翼、发动机单独作为结构建模的练习素材，帮助初学者理解民用飞机整体布局的各部件位置关系，掌握大尺寸曲面建模的拆分逻辑，避免一开始就陷入复杂细节的建模误区，先从整体布局入手把控各部件的尺寸比例，再逐步添加细节结构，符合航空结构建模从整体到局部的常规设计流程。
