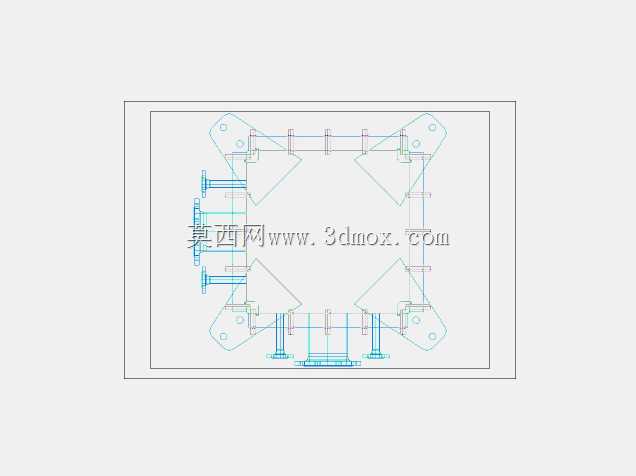

阿法拉瓦尔CP50-V-150PLs板式换热组件结构

该换热组件主要面向工业流体换热场景设计，可广泛应用于暖通空调冷热交换、工业制程流体冷却加热、化工介质温度调控、食品加工物料温变处理等多个工业领域，承担不同温度流体间的热量传递功能，实现热能的高效回收与介质温度的精准控制，是工业换热系统中承担核心热交换功能的关键组成单元。从功能特性来看，该结构采用多板片组合式的布局设计，板片周边设置定位安装结构，配合多组拉紧连接件实现整体结构的锁紧固定，可保障不同换热板片之间的流道密封性能，避免冷热流体出现串流问题；板片表面的导流结构可在流体通过时形成充分的湍流效果，大幅提升热交换效率，同时降低流道内的结垢速率，延长设备连续运行的维护周期。在设计思路上，该结构充分考虑了现场安装与后期维护的便捷性，整体采用框架式对称布局，四个角位设置的定位安装耳座可快速与现场安装基座对接，侧边的多组拉紧杆采用标准化连接结构，在需要清洗板片、更换密封垫片时，仅需松开拉紧连接件即可拆解板片组，无需整体吊装拆除设备，大幅降低运维操作的工作量。从外形尺寸与安装边界来看，该结构整体呈方形框架布局，底部设置集中式管路对接接口，可与现场进出液管路快速对接，安装时需预留侧边拉紧杆的操作空间，以及板片拆解时的抽拉空间，整体安装基座需匹配四个角位安装耳的孔位尺寸，保障设备安装后的结构稳定性，避免运行过程中因流体脉动产生结构振动。该结构的流道设计兼顾了不同粘度流体的通过性，可适配水、导热油、部分腐蚀性工艺介质等多种换热介质的换热需求，板片间的密封结构可根据介质特性选用不同材质的密封垫片，满足不同工况下的密封耐温、耐腐蚀要求，整体结构紧凑，换热效率高，相比传统管壳式换热器占用更小的安装空间，可在有限的厂房空间内实现更大的换热面积配置。
