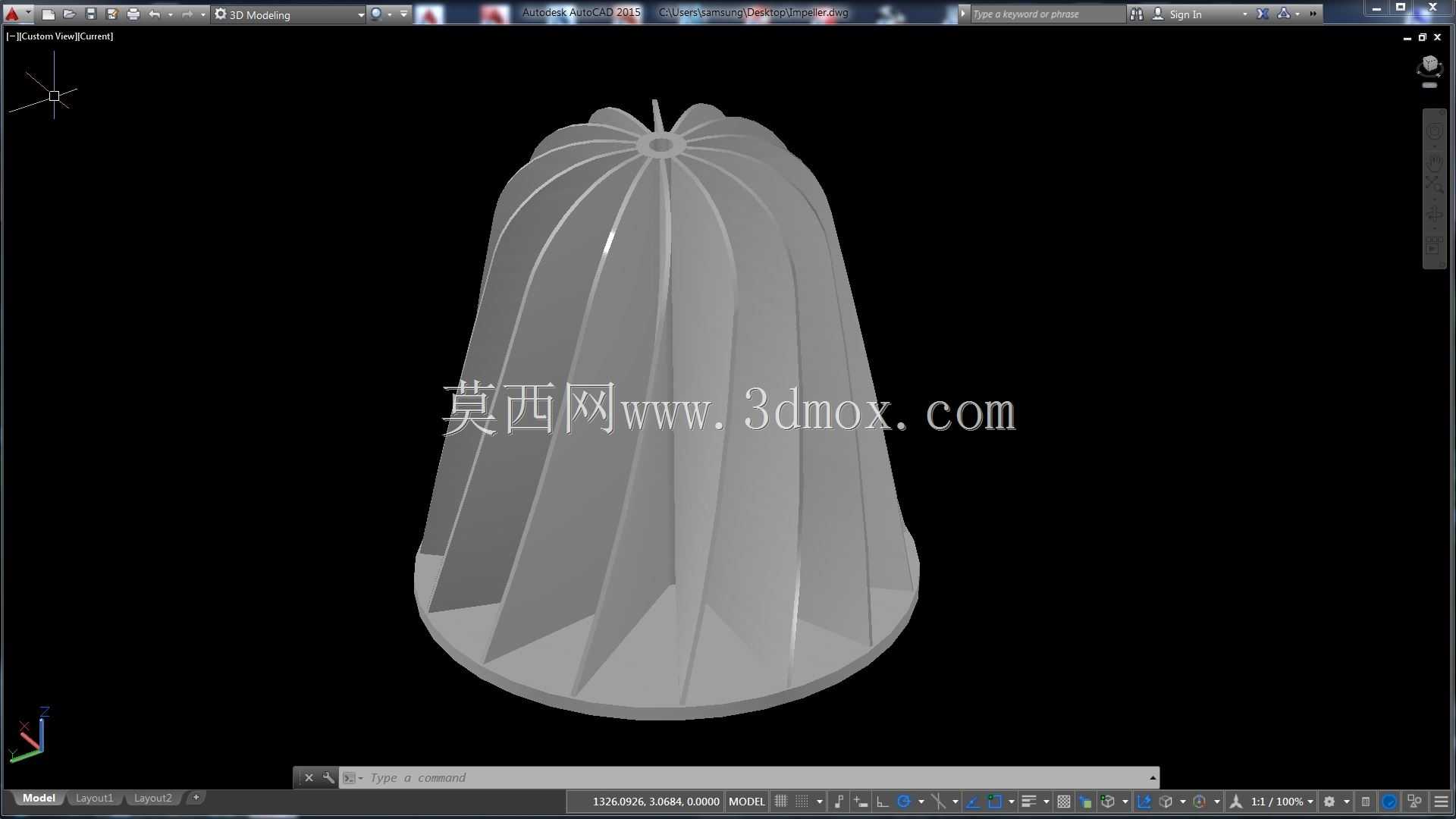

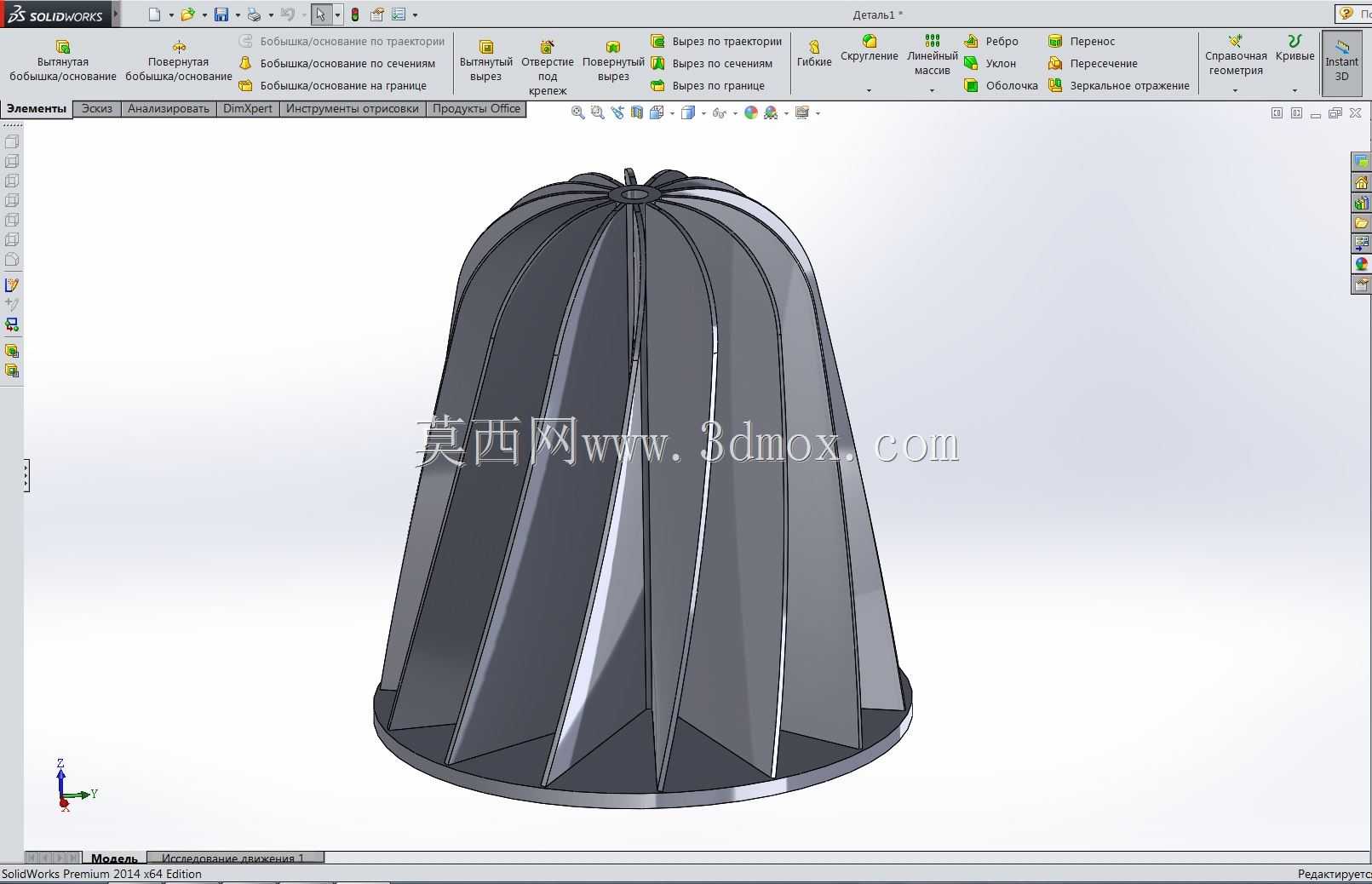

这款叶轮采用钟形收敛轮廓设计,整体高度与底面直径均为100mm,周向均匀布置14片弧形导流叶片,叶片从底部圆盘基座沿轴向向上逐步收窄,顶部汇聚为带中心安装孔的小端结构,整体曲面过渡顺滑无突变棱角。在通风散热类设备的应用场景中,这类钟形叶轮的气动效率优于常规直筒式叶轮,收敛的外轮廓可以引导气流沿叶片曲面逐步增压,减少叶片端部的气流涡流损失,适合用在小型轴流通风设备、桌面级散热装置、局部排风工位的送风单元中,也可作为小型风动设备的动力转换构件,承接气流冲击输出旋转扭矩。从设计逻辑来看,叶片的曲面弧度经过连续曲率调整,每片叶片的进口角与出口角沿轴向高度做渐变处理,底部靠近基座位置的叶片弦长更大,主要承担气流导入与初始增压作用,上部收窄段的叶片扭转角更大,负责将轴向气流的动能部分转化为压能,同时降低气流流出时的径向扩散损失。安装边界上,叶轮顶部的中心孔为核心安装定位基准,底部圆盘的端面为轴向支撑面,安装时需要保证叶轮旋转轴线与驱动轴的同轴度控制在0.05mm以内,避免高速旋转时出现动不平衡量引发的振动;叶片外缘与配套风筒内壁的单边间隙建议控制在2-3mm,间隙过大会增加回流损失降低效率,间隙过小则容易因加工或装配误差出现刮擦故障。实际应用中,这类叶轮的曲面结构采用三维曲面工具构建时,需要保证每片叶片的曲面厚度均匀,整体壁厚保持一致,避免注塑或3D打印成型时出现缩痕、变形等缺陷,叶片与底部基座、顶部安装端的衔接位置做了小圆角过渡,既可以减少应力集中提升结构强度,也能降低气流流经衔接处的阻力损失。在设备选型匹配时,需要结合驱动转速核算叶轮的动平衡等级,这类小尺寸叶轮通常用于转速不超过3000rpm的工况,若用于更高转速场景,需要对叶片根部做加厚处理,并做动平衡校正,避免长期运行出现叶片疲劳断裂的问题。
- 模板大小 6.53 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,STEP / IGES,SOLIDWORKS,AutoCAD,Other,Rendering,STEP / IGES,Rendering
- 软件分类 通用机械零部件
