带旋转支架的重型万向脚轮结构设计

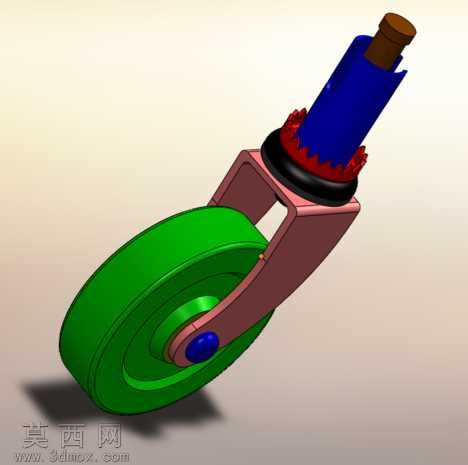

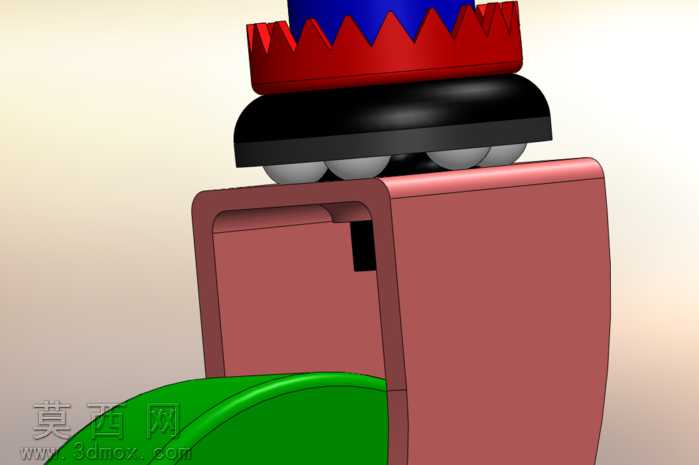

本作品为一款带旋转调节支架的万向脚轮三维结构，建模过程采用SolidWorks完成全参数化零件搭建与装配约束，整体结构自上而下拆分为主轮体、轮架叉臂、旋转轴座、顶部连接柱、锁紧齿盘、固定销轴六大独立零件，各零件间通过同轴配合、面重合配合、间隙配合完成总装约束，可完整模拟万向旋转、轮体滚动的真实运动状态。建模阶段首先完成主滚轮的回转体特征搭建，轮体采用圆柱回转基体叠加侧边圆弧倒角处理，轮面预留均匀壁厚以模拟工业脚轮的包胶层结构，轮心位置设计贯通轴孔，用于与叉臂端的固定销轴完成装配；轮架叉臂采用双侧对称的钣金折弯式结构建模，叉臂上端设计圆弧过渡的连接座，与顶部旋转轴座的下端面完成贴合配合，叉臂下端两侧预留同轴销轴孔，销轴与孔之间设计微小间隙以保证轮体转动顺畅，销轴端部设计蓝色端盖结构，既起到轴向限位作用，也完成外观细节点缀。顶部旋转轴座为阶梯轴结构，下部与叉臂连接座嵌套配合，上部设计环形齿盘结构，齿盘采用均匀分布的三角齿形，可配合外部锁紧件实现脚轮转向的锁定功能，齿盘上方为圆柱形安装柱，柱体顶部设计凸缘结构，用于与设备底部的安装位完成对接固定。材质渲染阶段，主滚轮赋予高饱和度绿色哑光橡胶材质，模拟工业脚轮的聚氨酯包胶质感，表面添加轻微粗糙度参数避免塑料感；叉臂与旋转轴座赋予红棕色金属烤漆材质，表面添加细微颗粒纹理模拟喷涂漆面的质感；顶部安装柱赋予深蓝色哑光工程塑料材质，齿盘与销轴赋予亮红色金属材质，端盖赋予亮蓝色高光塑料材质，各零件材质区分清晰，可直观分辨不同结构的功能分区。设计过程中重点考量了万向脚轮的实际使用需求，轮体直径与支架高度比例符合重型脚轮的承重设计逻辑，旋转轴与轮轴的垂直位置经过偏移设计，保证转向过程的顺滑性，齿盘结构的加入拓展了脚轮的使用场景，既可以作为万向轮自由转向，也可通过齿盘啮合锁定为定向轮使用，整体结构无冗余零件，装配逻辑符合实际五金脚轮的生产装配工艺，各零件均预留了合理的拔模斜度与壁厚，可直接用于后续的工程图导出与开模参考。
