仿生人工膝关节机械结构三维设计

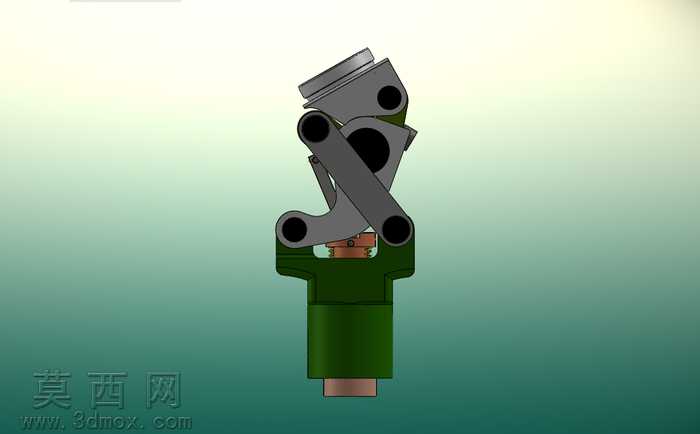

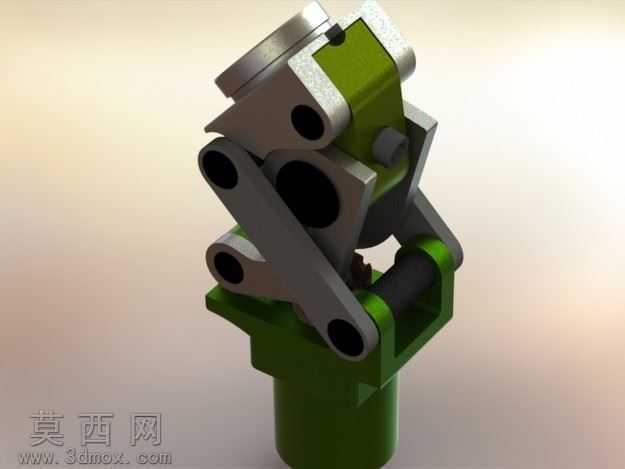

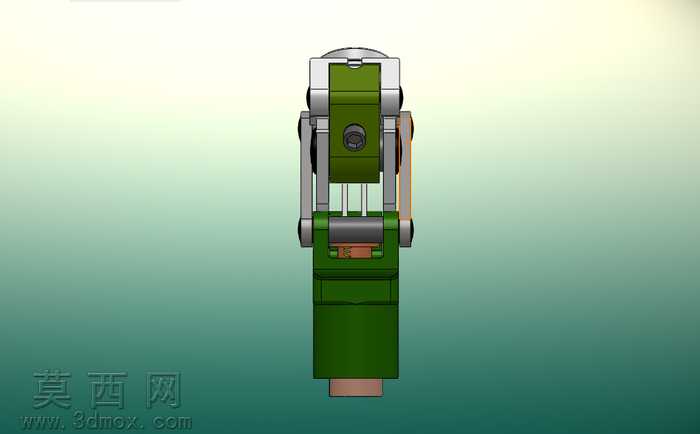

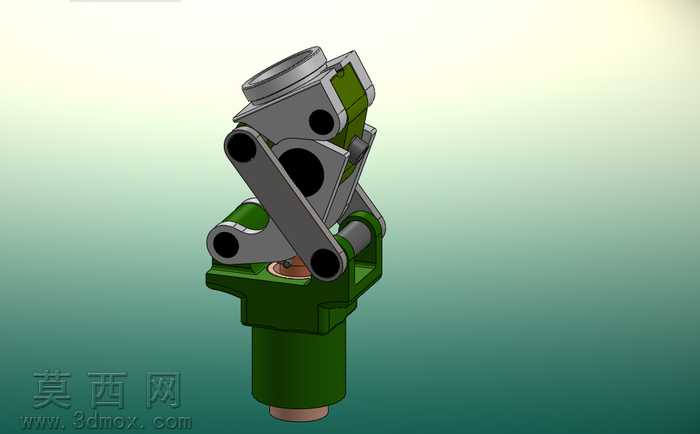

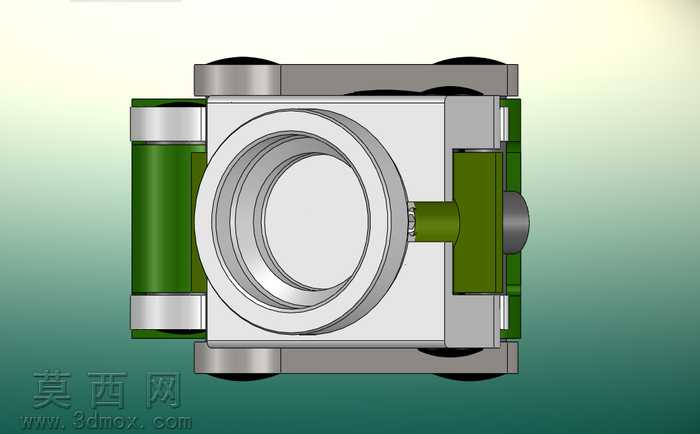

本作品为仿生人工膝关节机械结构的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建，首先依据人体膝关节的屈伸活动轨迹与力学承载特性，拆解出对应实现屈伸旋转、载荷缓冲、运动限位的核心组件，包括模拟关节转动副的旋转铰接结构、承担载荷传递的活塞式支撑部件、提供屈伸复位弹力的弹簧组件、保障部件同轴运动的套筒结构、实现力臂传动的杠杆结构、完成运动位置复位的重置机构、实现多部件联动的联合传动结构，以及限定关节活动角度的锁止结构，每一个零件都严格按照机械配合的公差要求设定尺寸参数，确保各部件装配后无干涉、运动顺滑。材质渲染阶段针对不同部件的功能属性匹配对应材质效果，主体承重结构采用哑光金属质感材质模拟医用钛合金的外观特性，弹簧部件赋予亮面弹簧钢材质，套筒与铰接部位做了金属磨砂的质感处理，缓冲接触部位添加了类高分子聚乙烯的哑光非金属材质，整体渲染效果清晰区分不同功能部件，同时还原机械结构的工业质感。结构设计上充分参考人体膝关节的运动自由度，在实现0-135度屈伸旋转主运动的同时，通过活塞与弹簧的配合实现行走过程中的竖向载荷缓冲，杠杆结构联动锁止部件可在关节伸直位实现机械锁止，模拟人体膝关节伸直时的稳定承重状态，套筒结构保障各运动部件的同轴度，避免运动过程中出现侧向偏移，重置机构可辅助关节在屈曲后完成平顺复位，联合传动结构让各部件的运动时序匹配人体真实步态的活动规律，整体结构在验证基础联合运动功能的同时，也预留了后续优化的结构空间，可进一步调整部件参数适配不同的使用场景需求，完整呈现了仿生医用机械结构从功能拆解到三维建模落地的完整设计逻辑。
