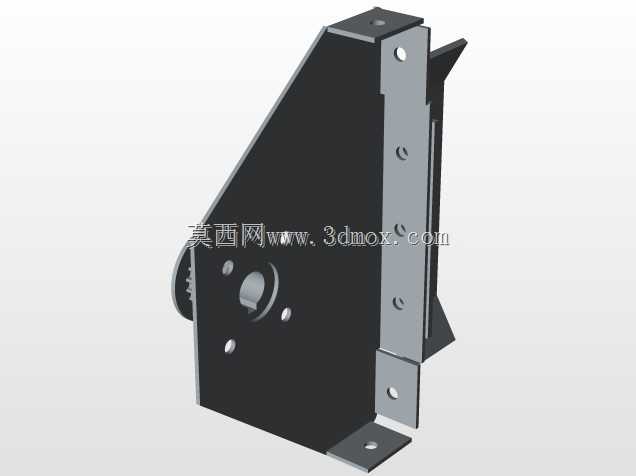

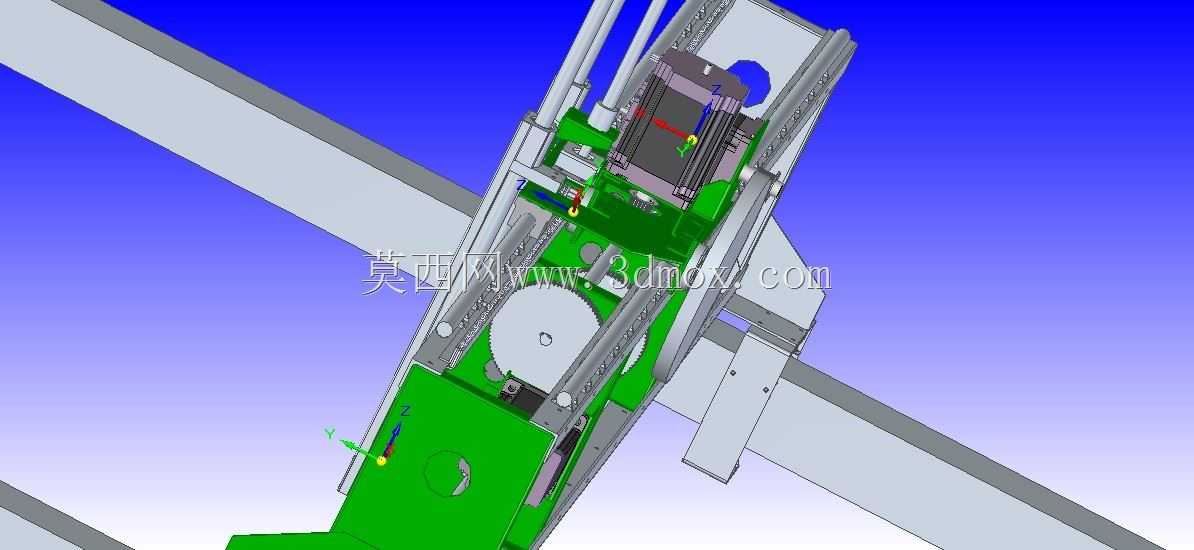

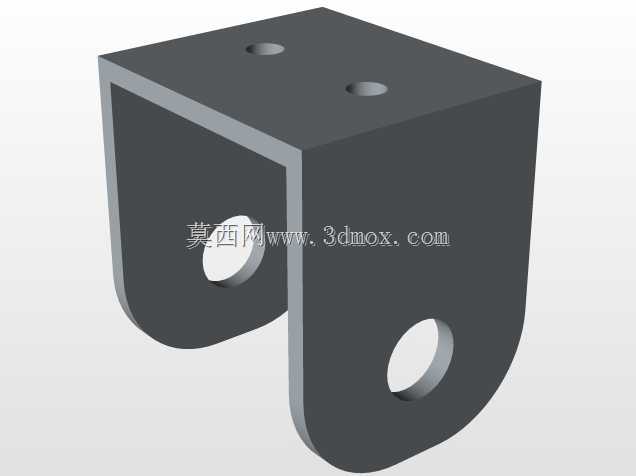

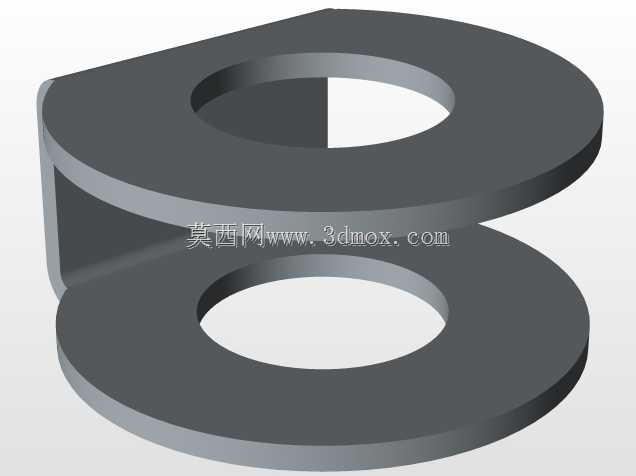

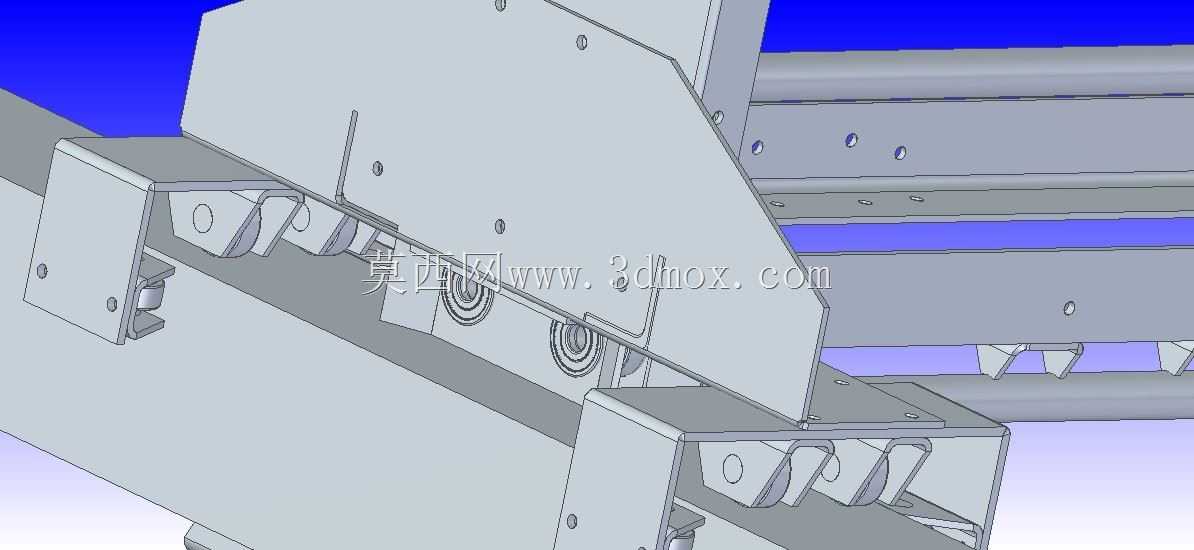

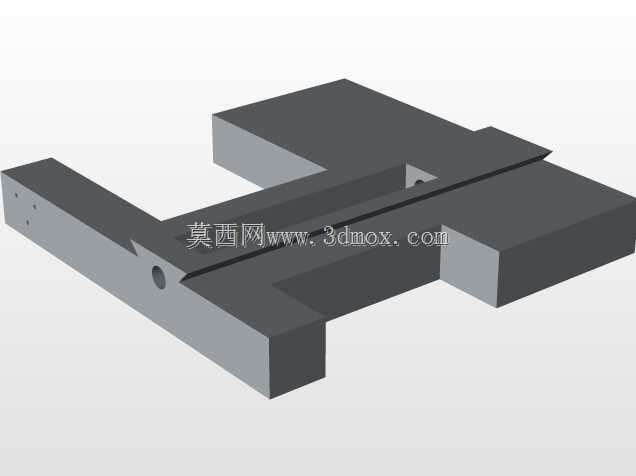

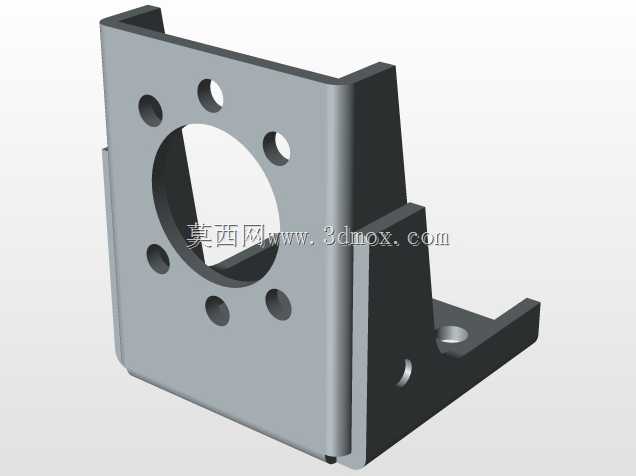

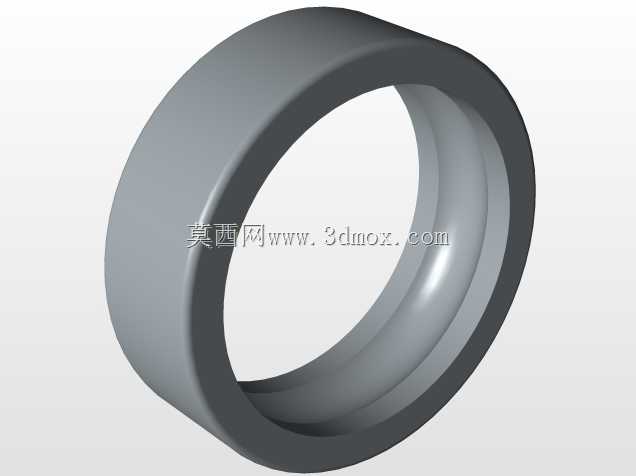

普通卧式车床床身及主轴组件结构

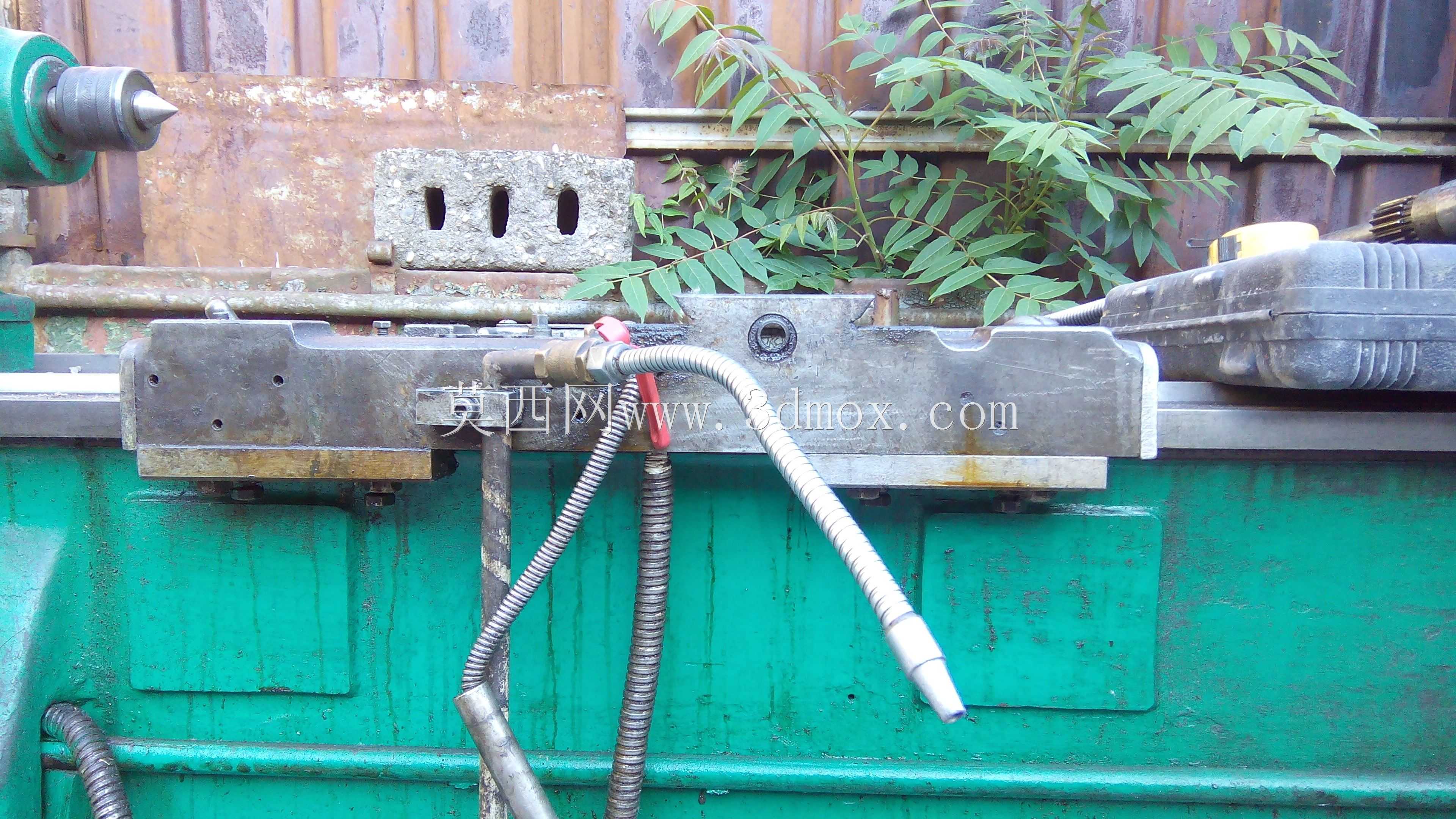

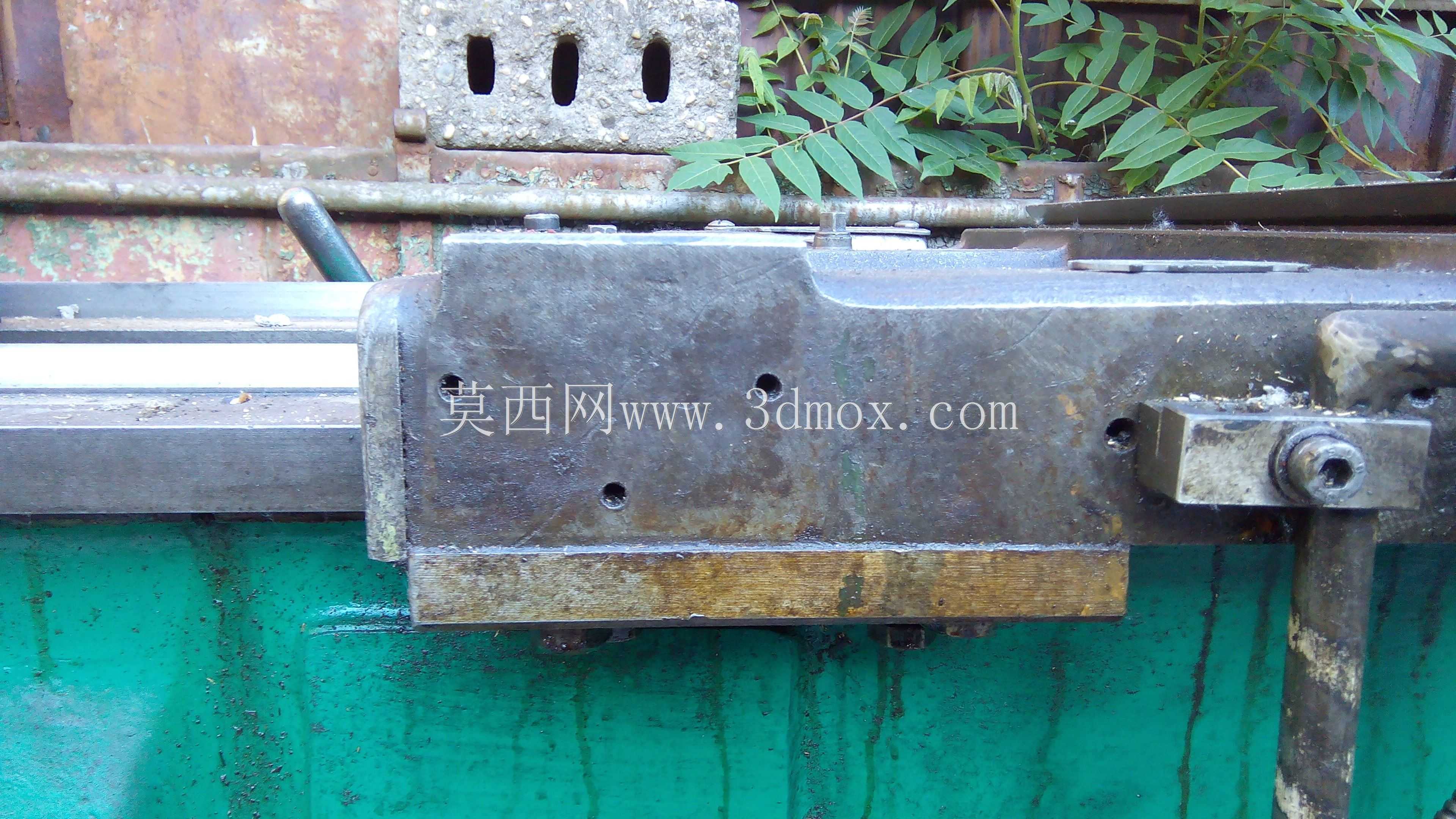

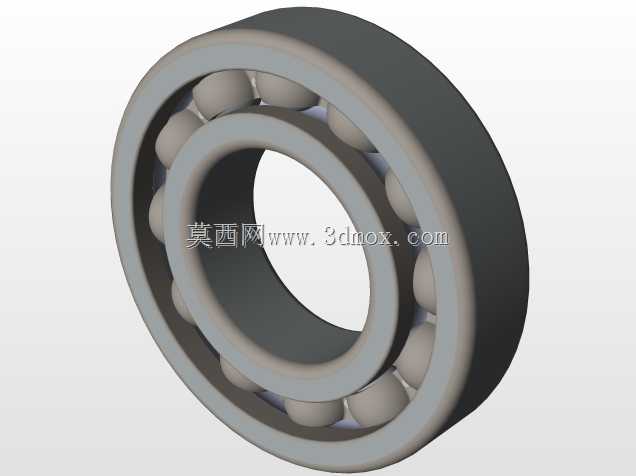

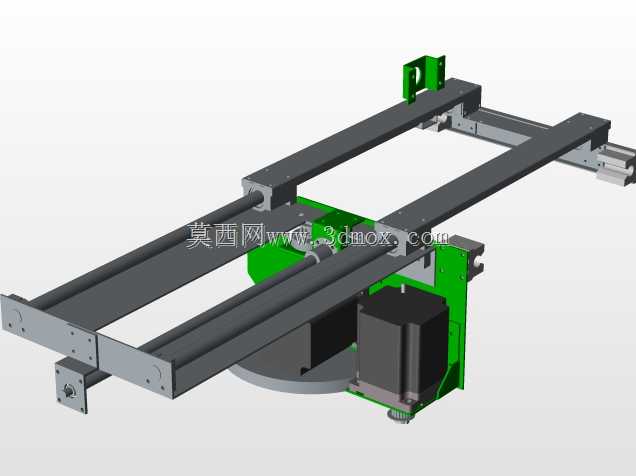

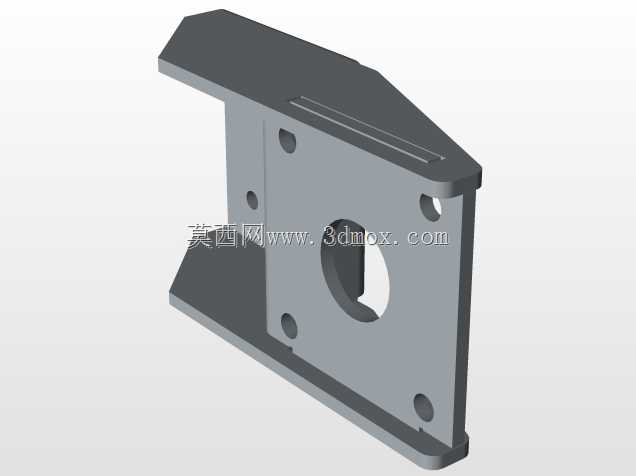

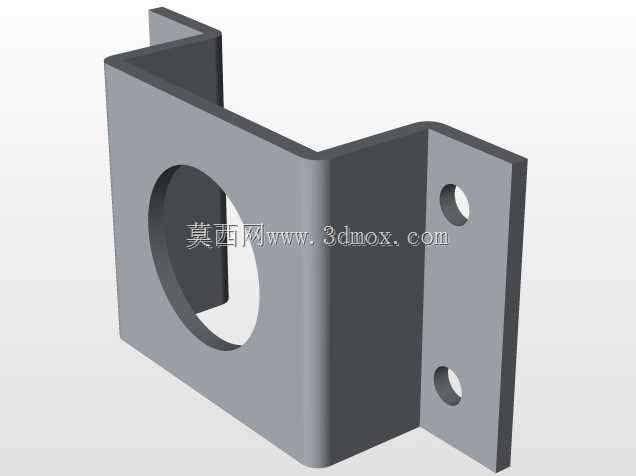

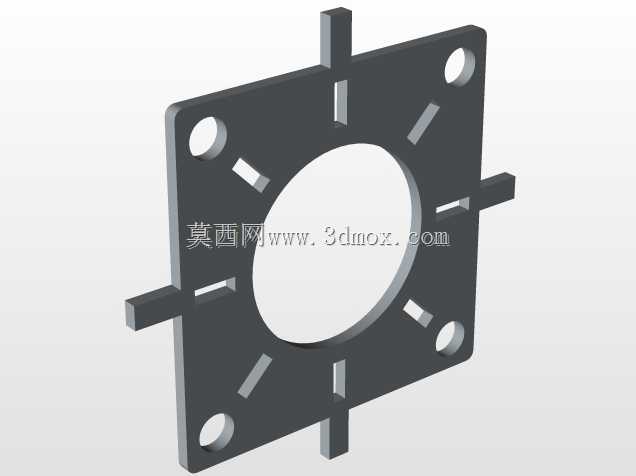

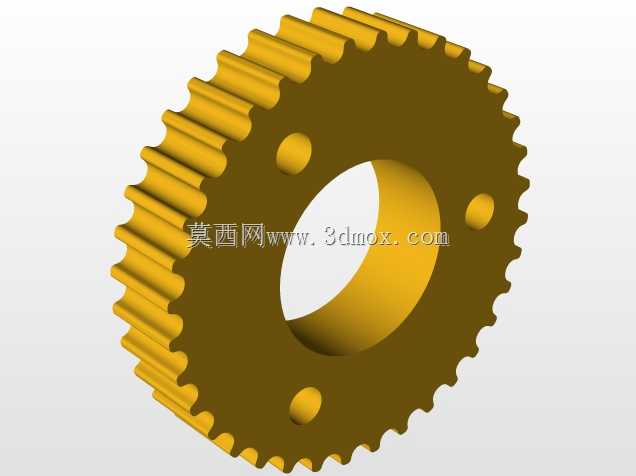

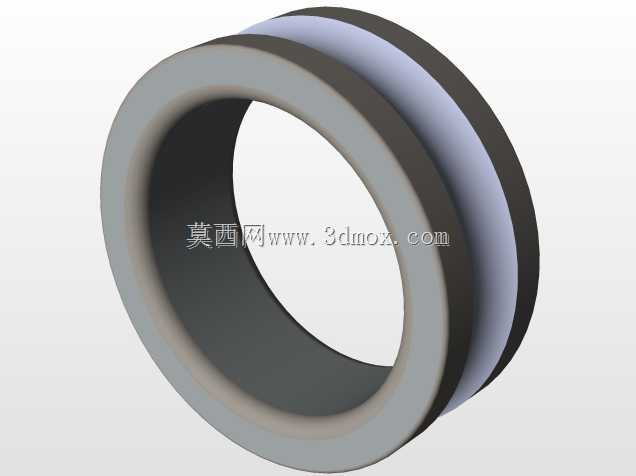

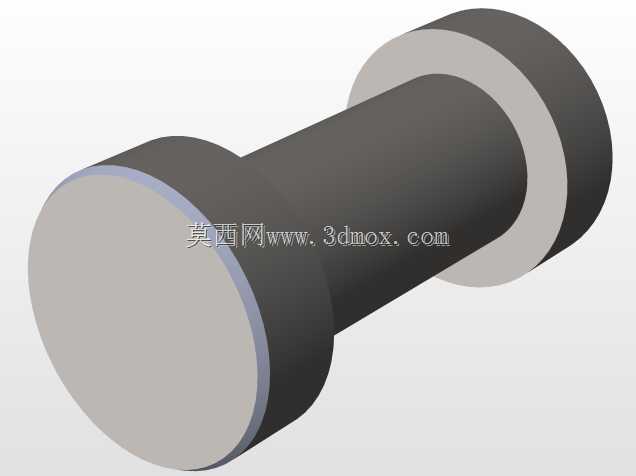

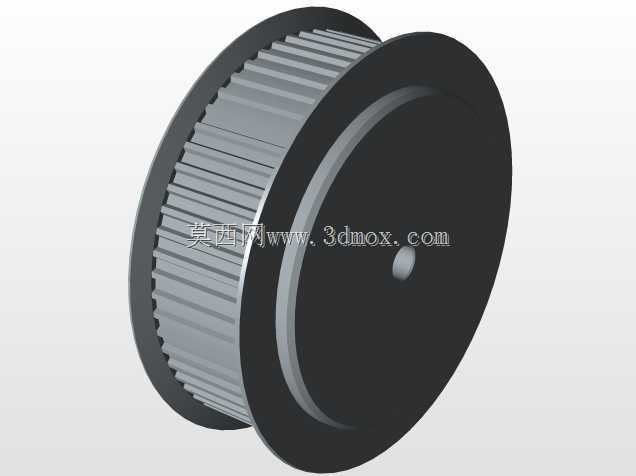

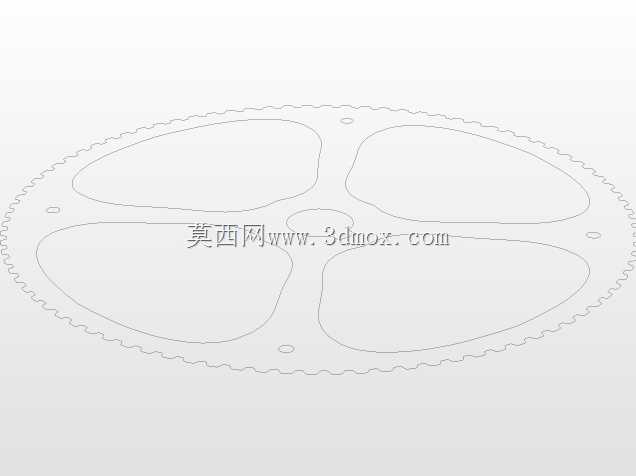

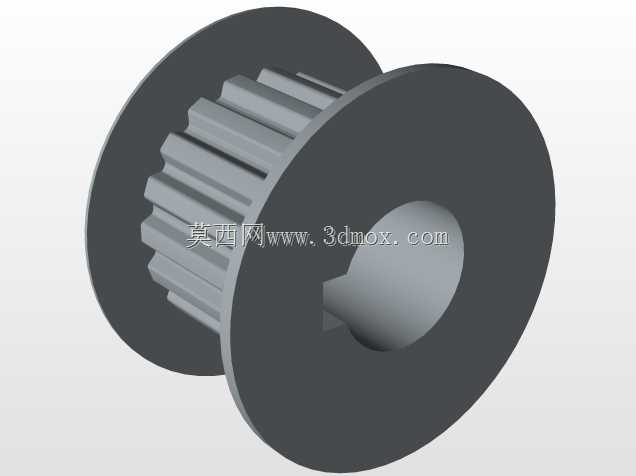

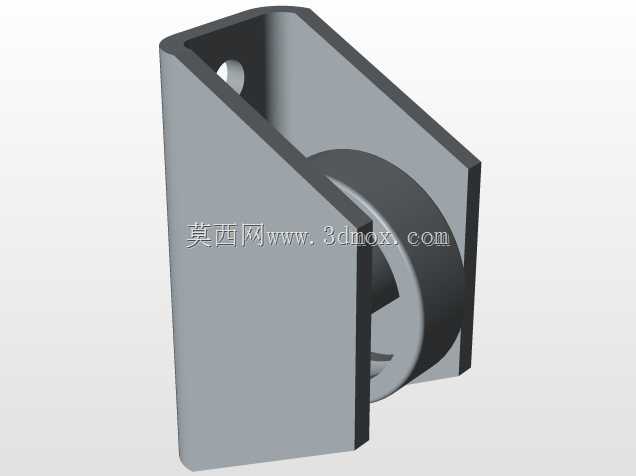

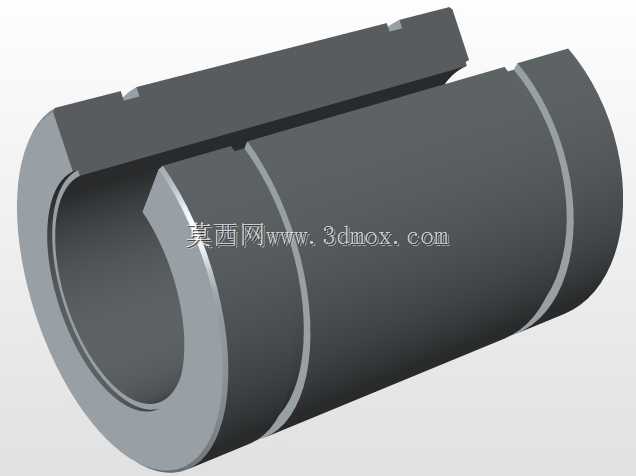

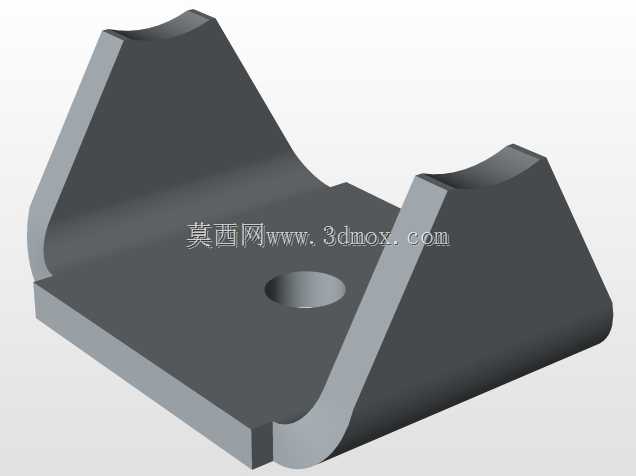

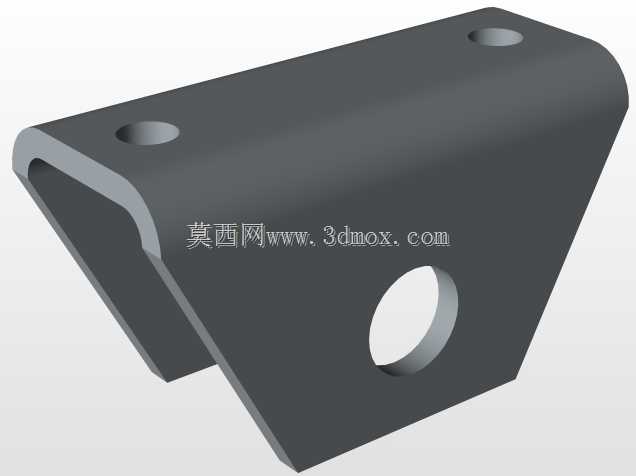

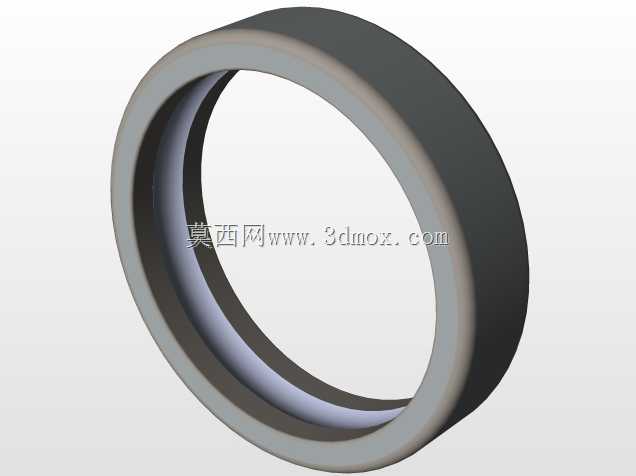

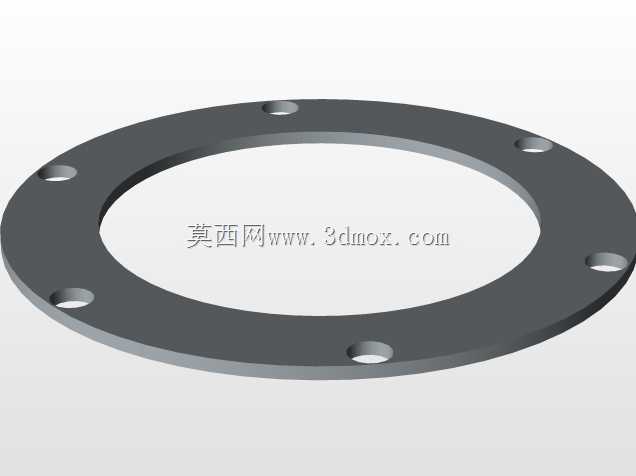

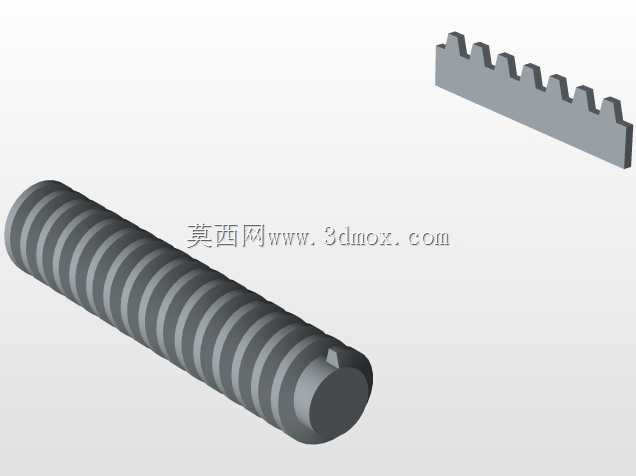

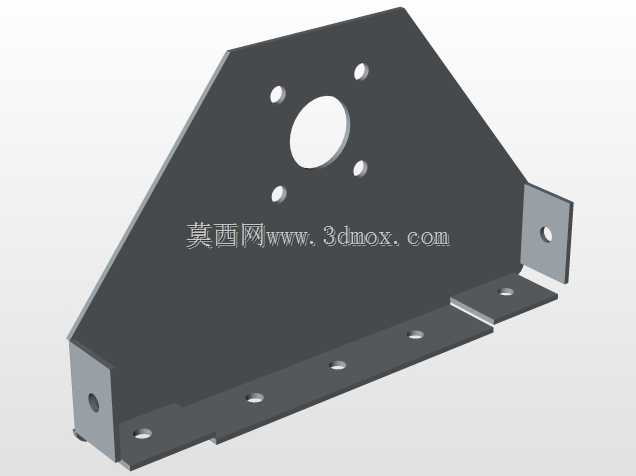

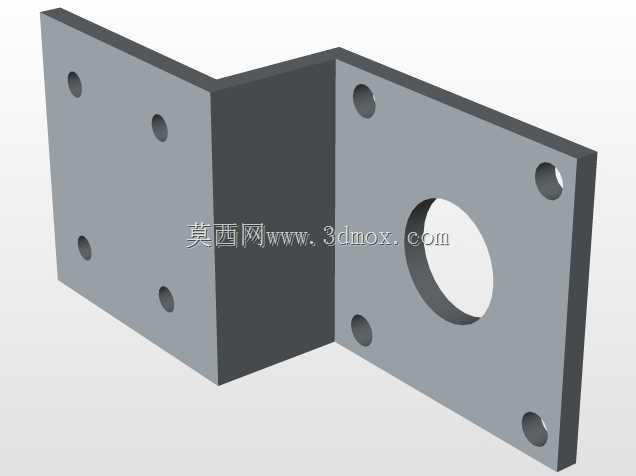

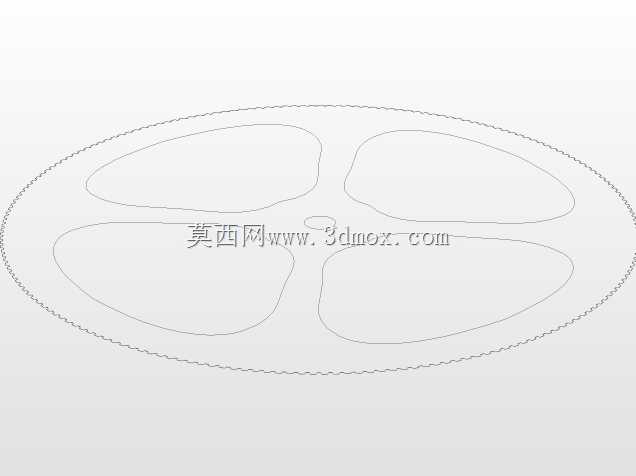

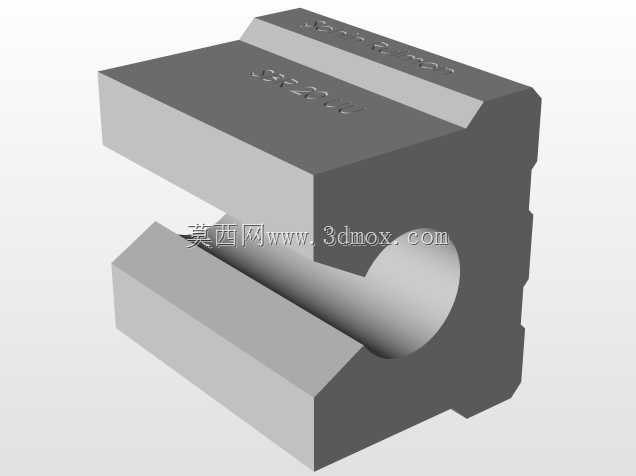

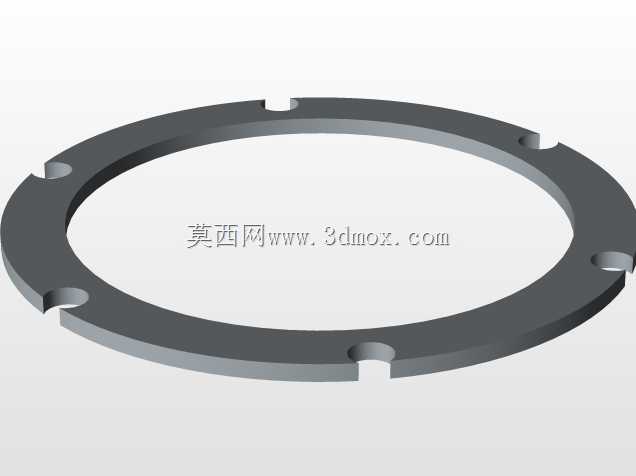

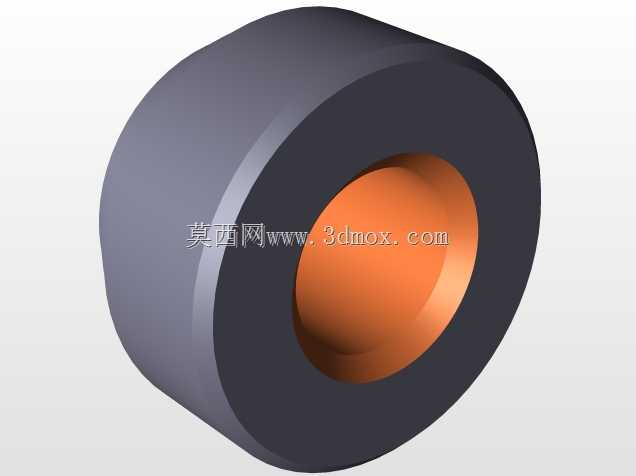

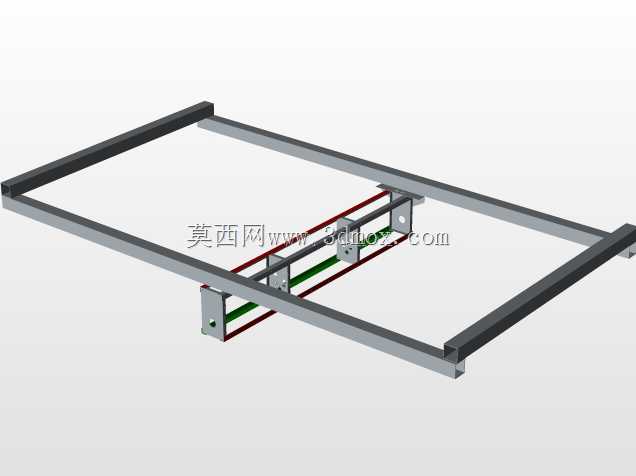

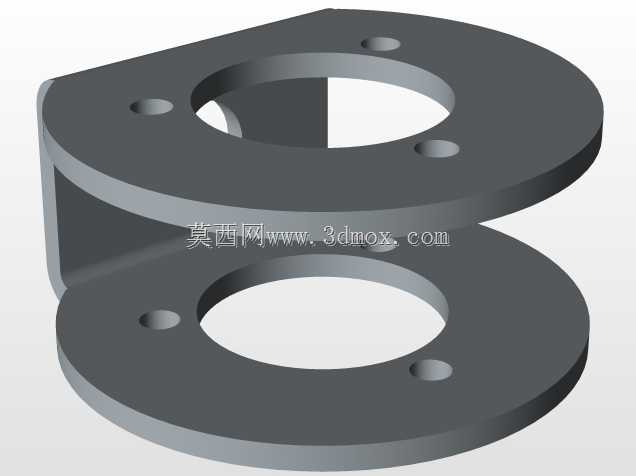

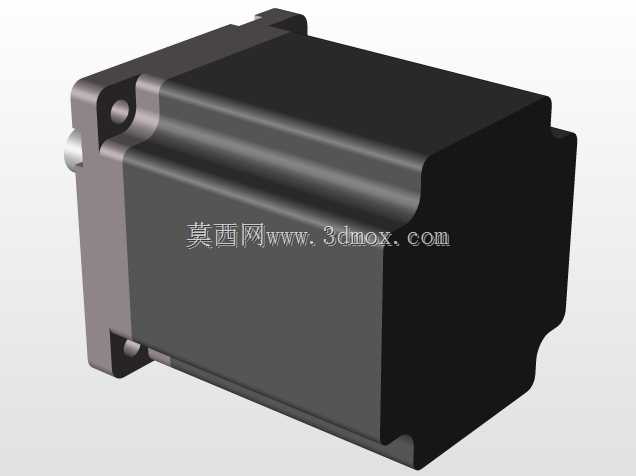

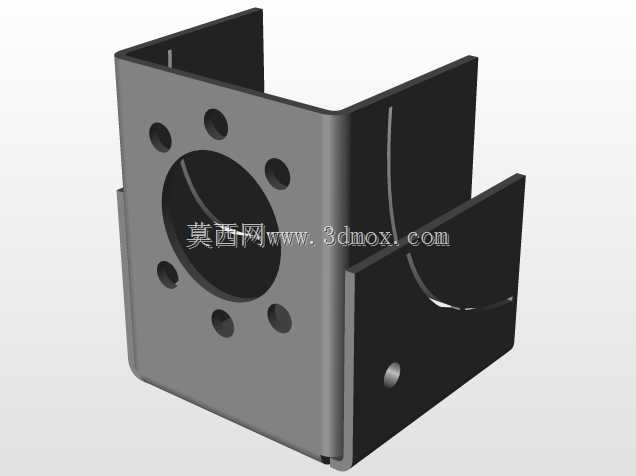

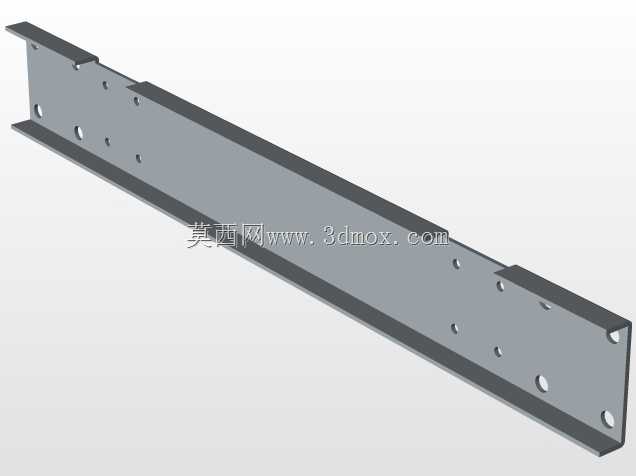

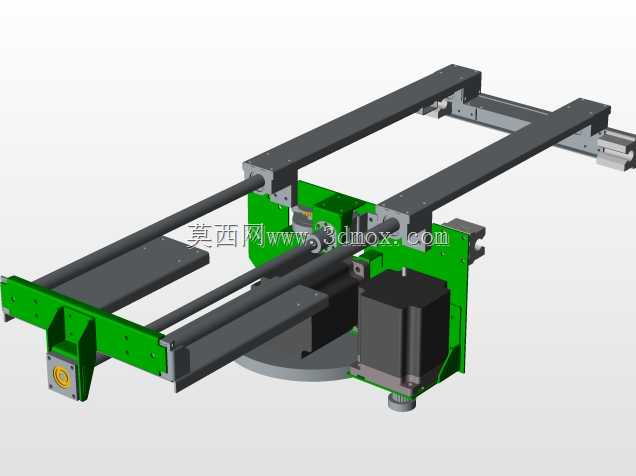

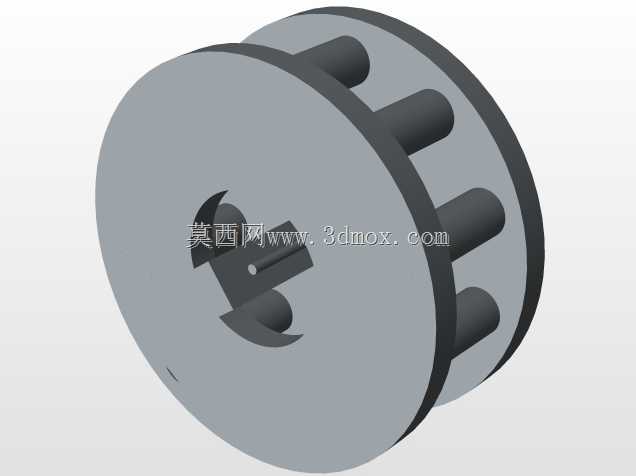

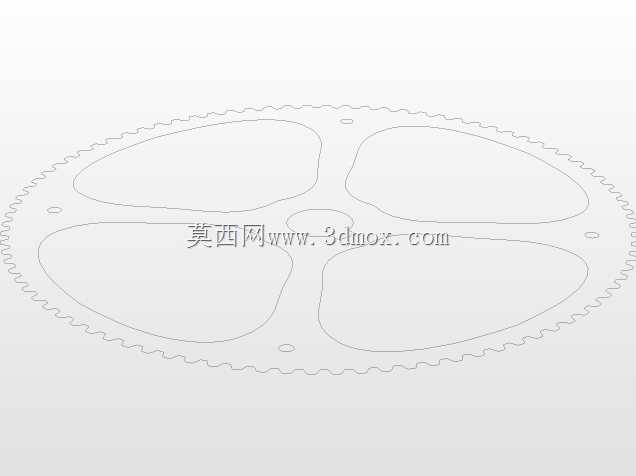

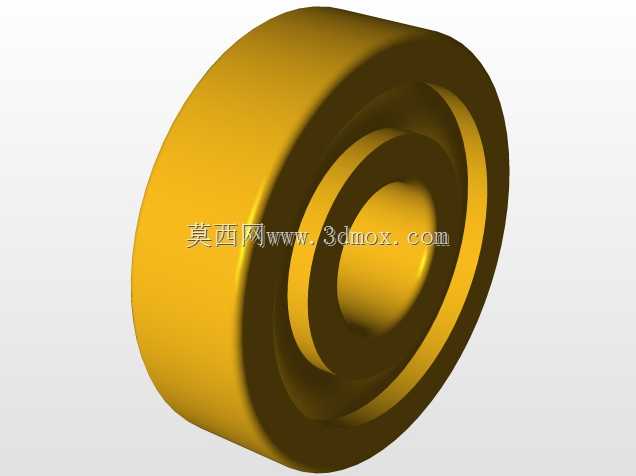

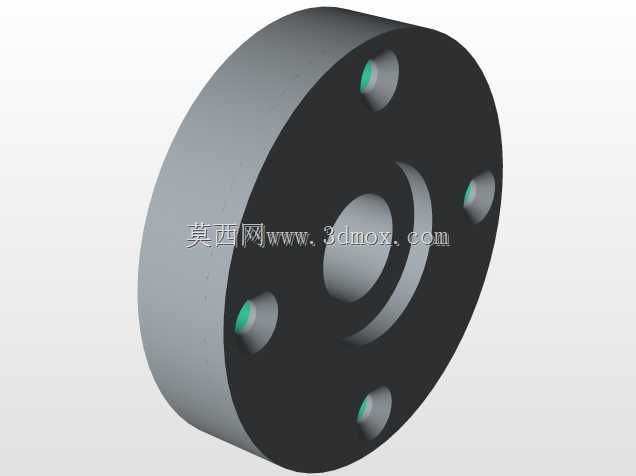

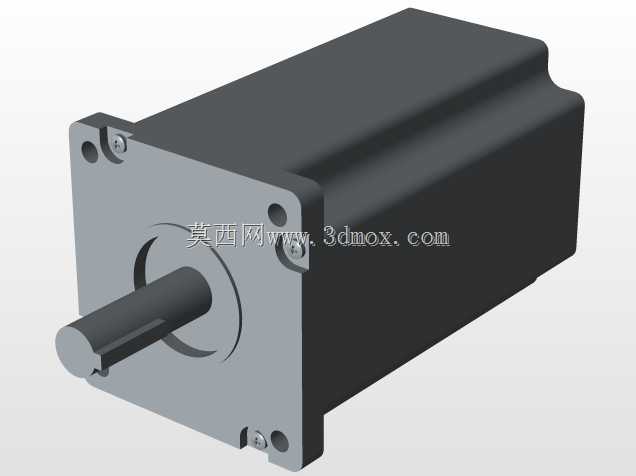

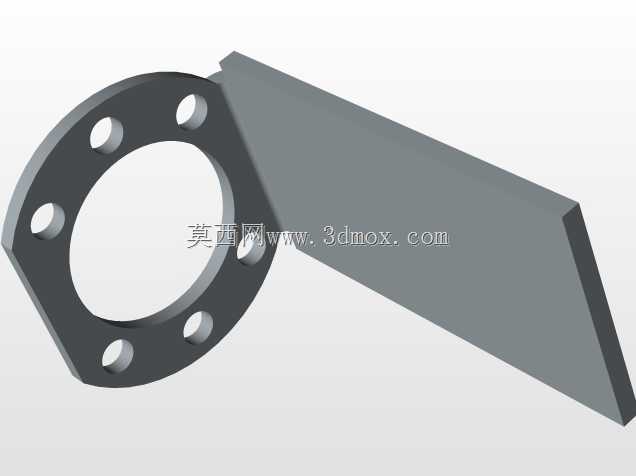

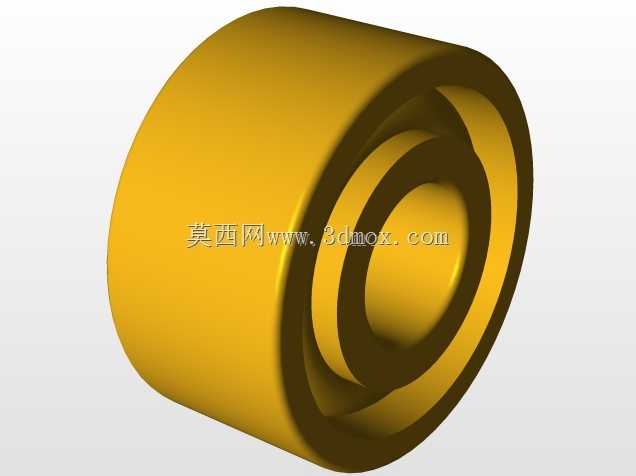

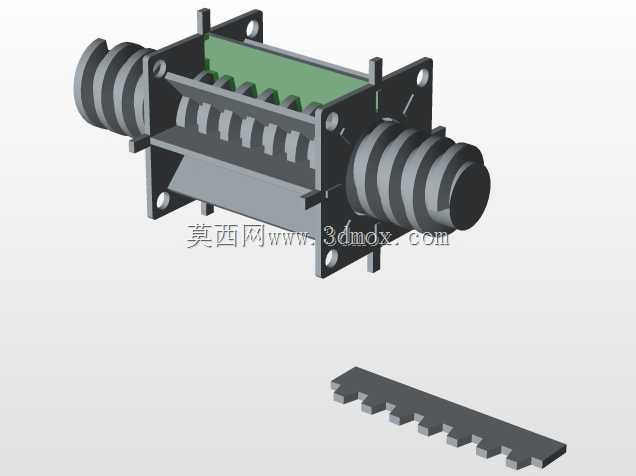

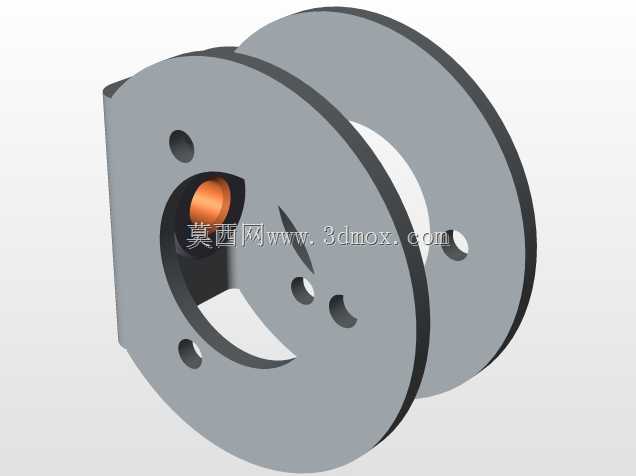

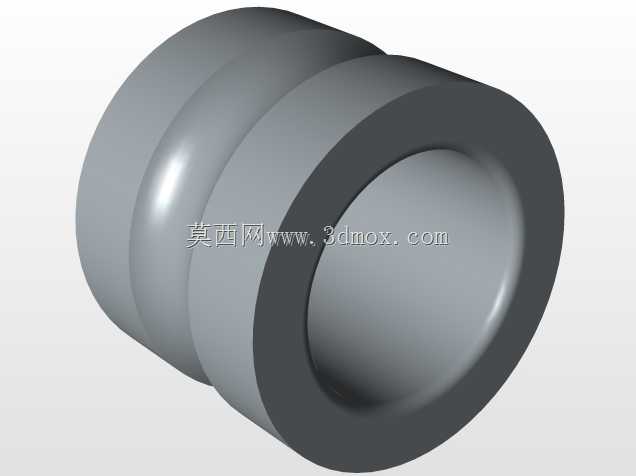

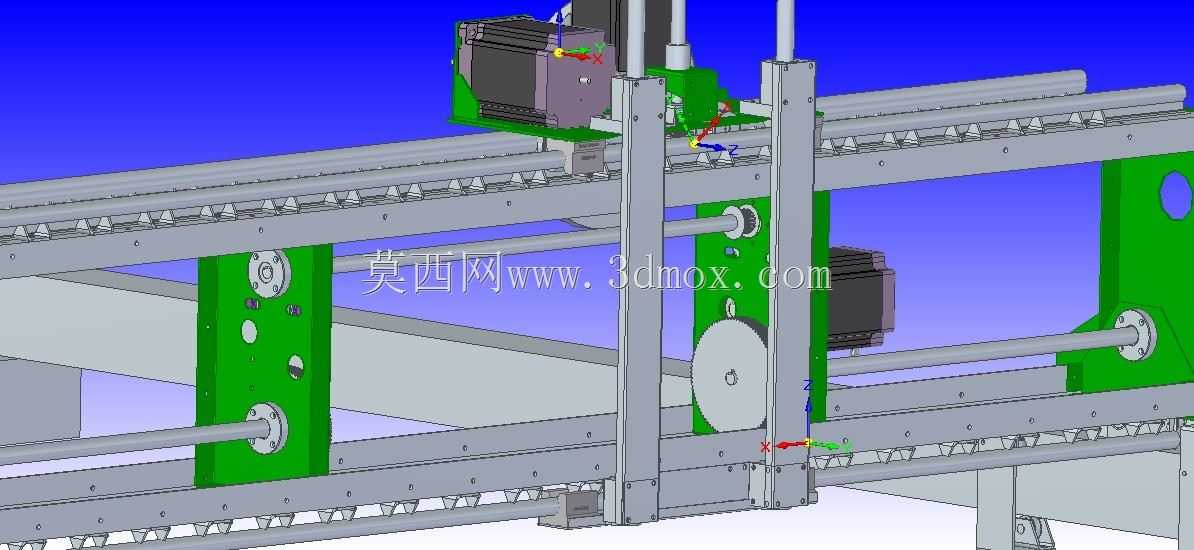

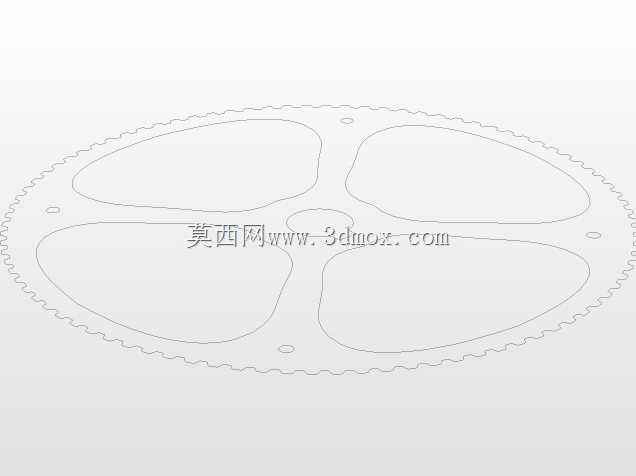

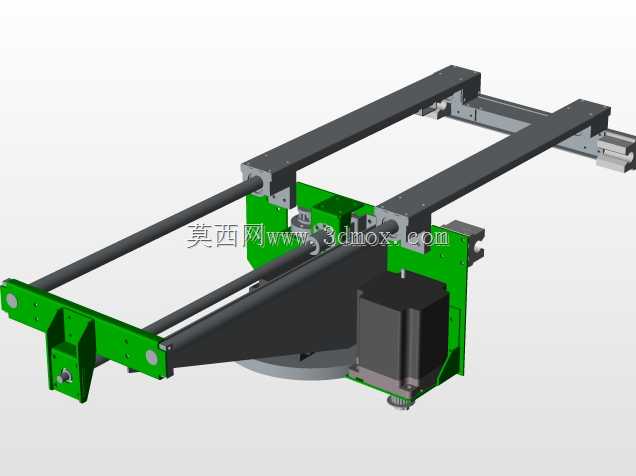

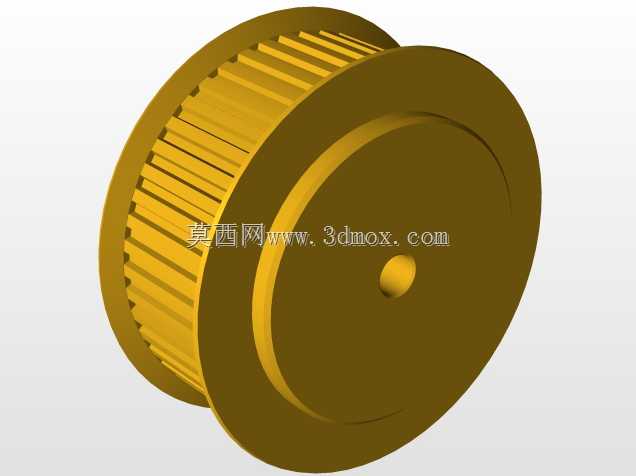

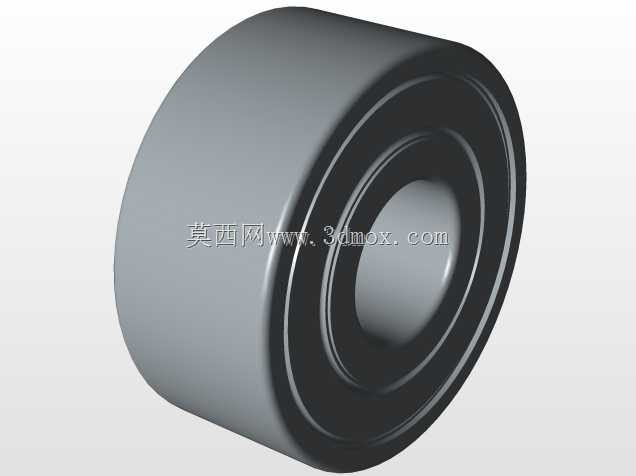

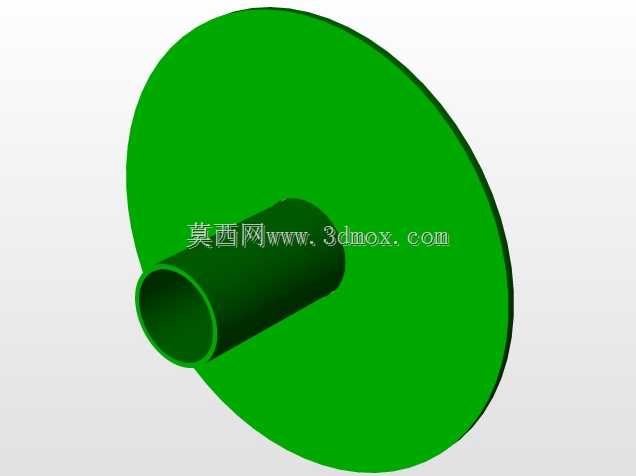

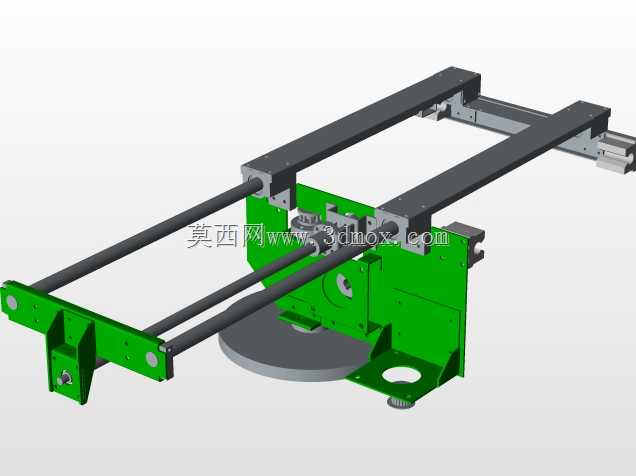

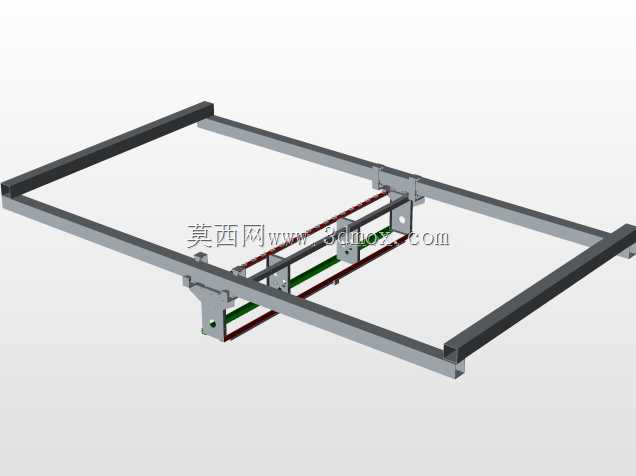

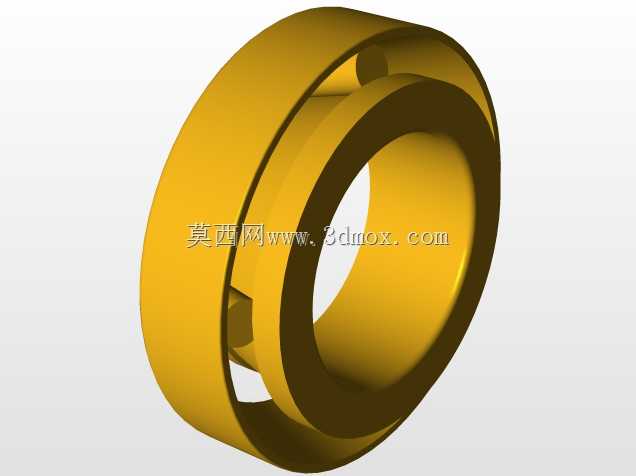

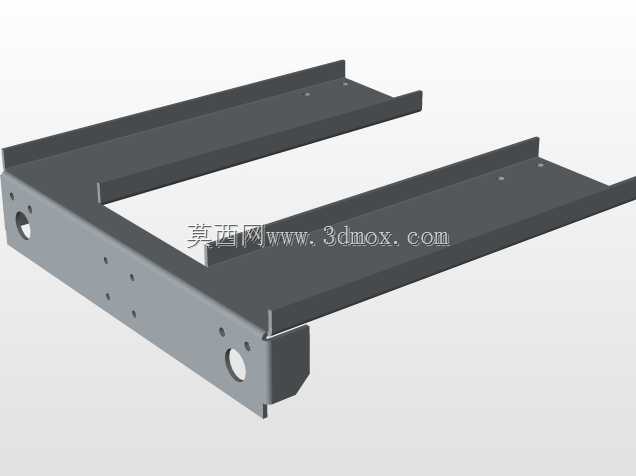

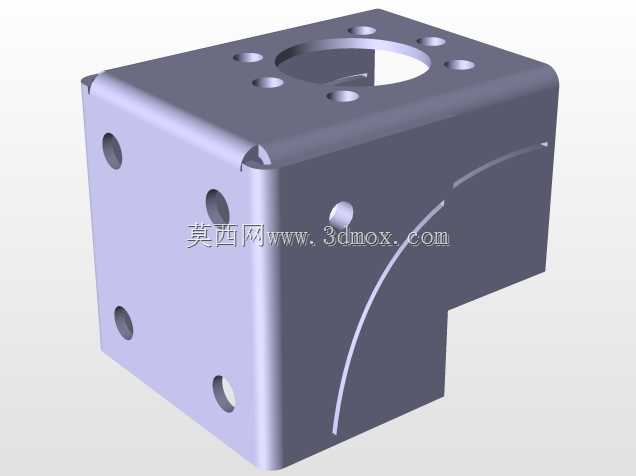

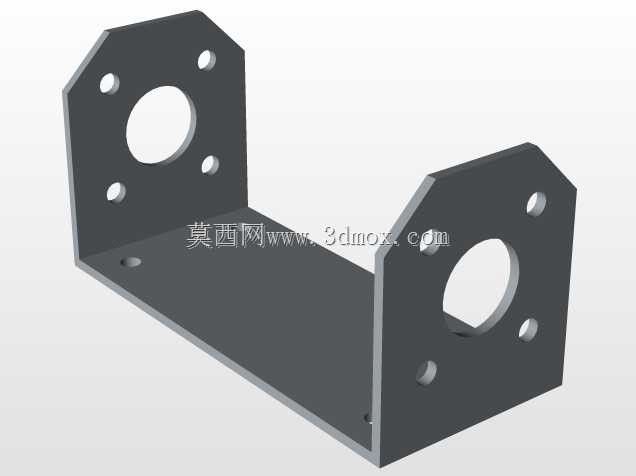

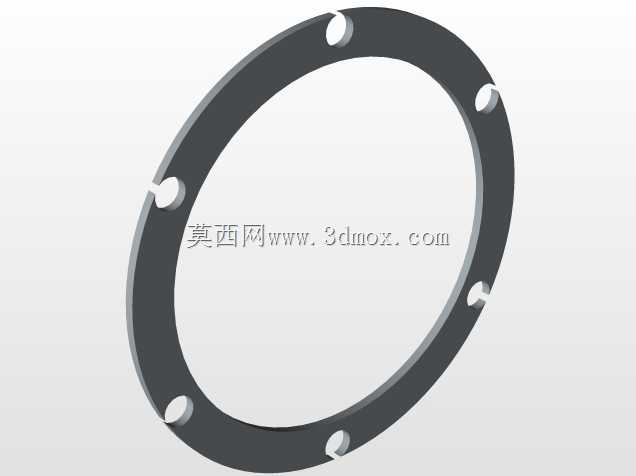

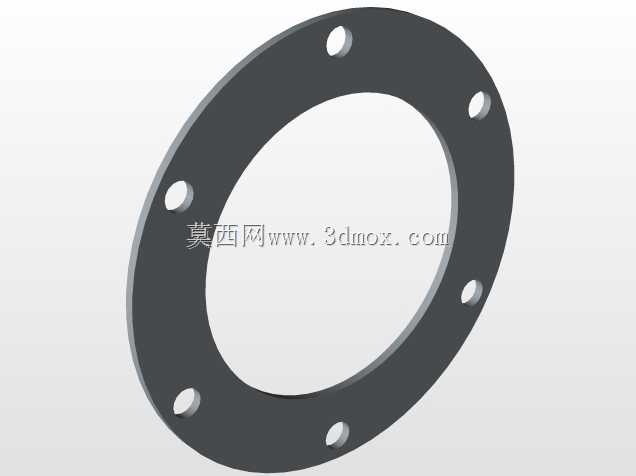

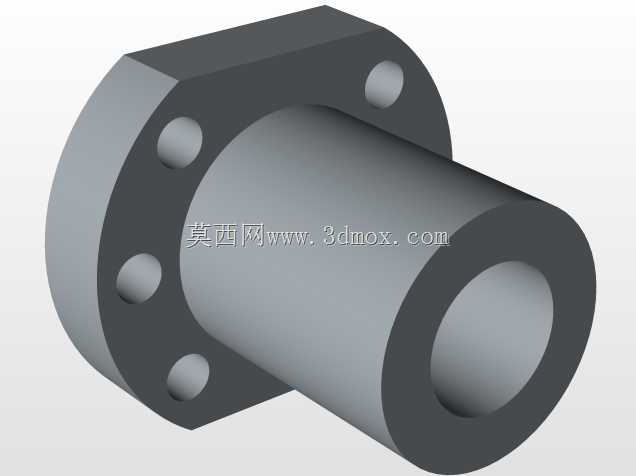

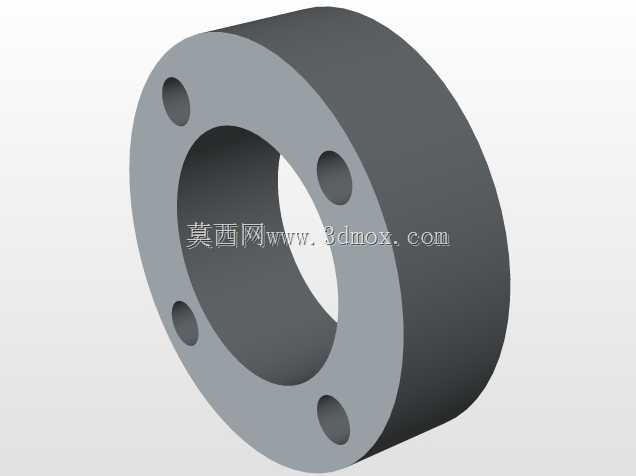

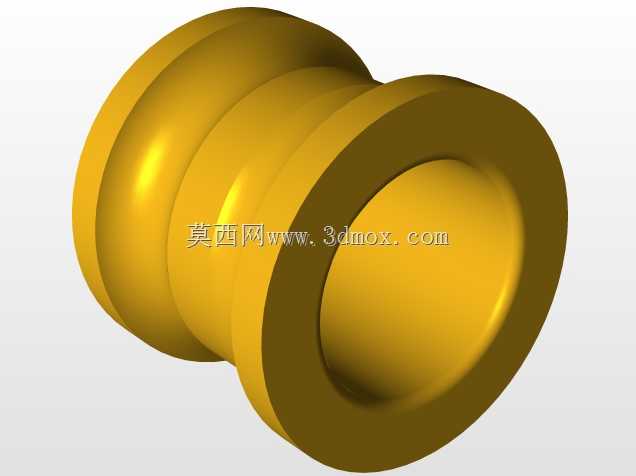

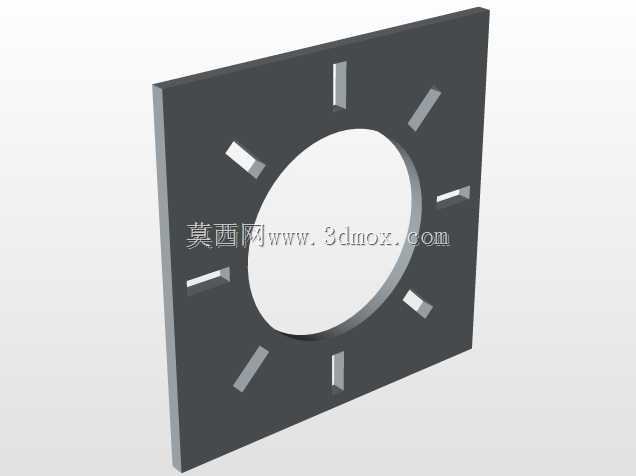

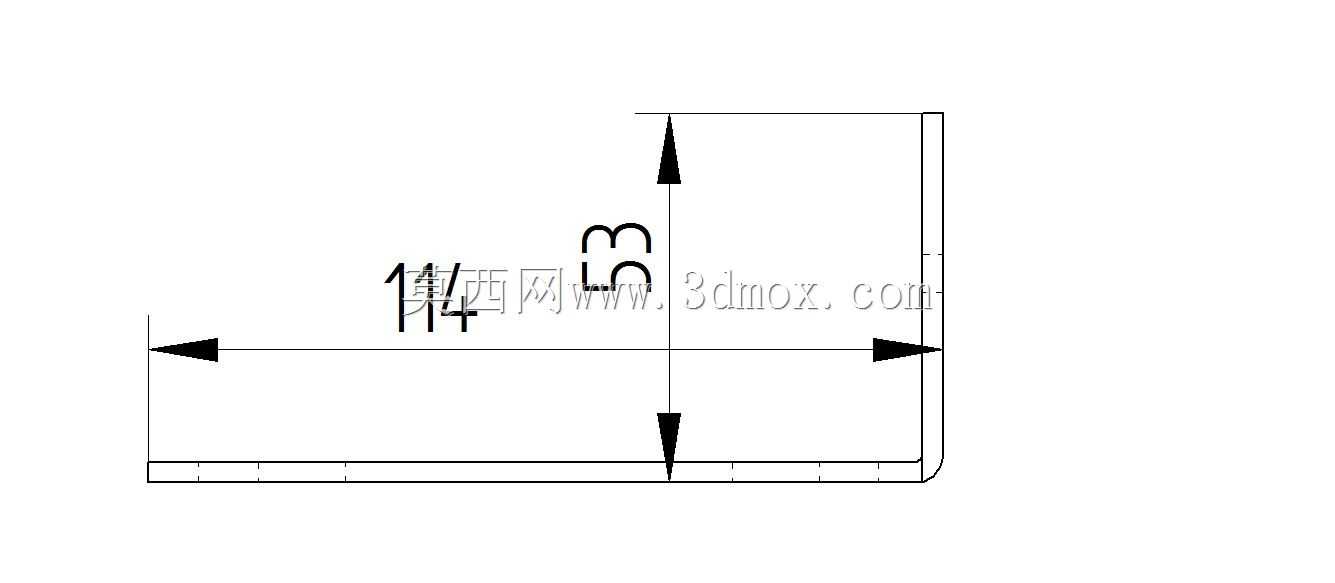

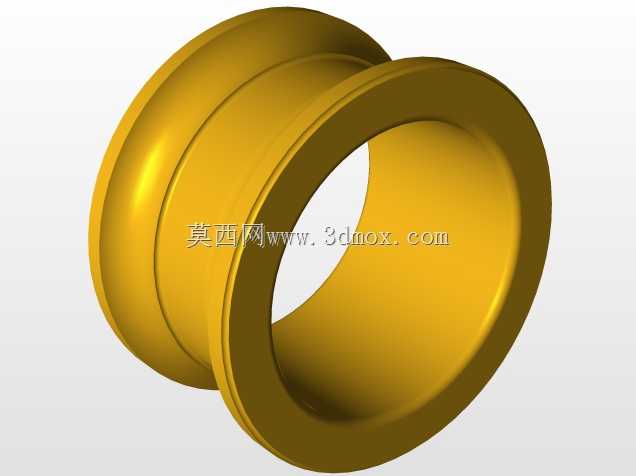

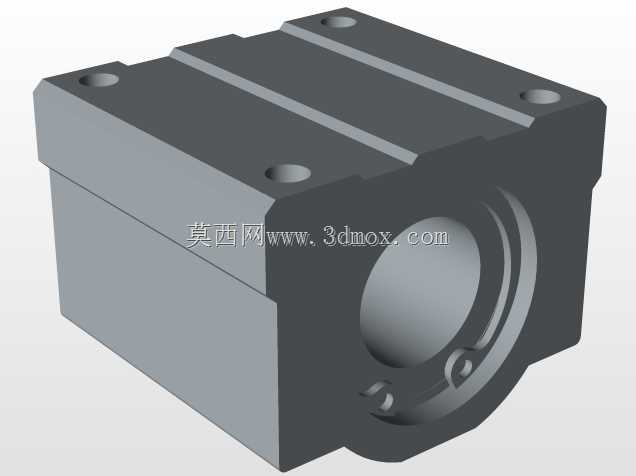

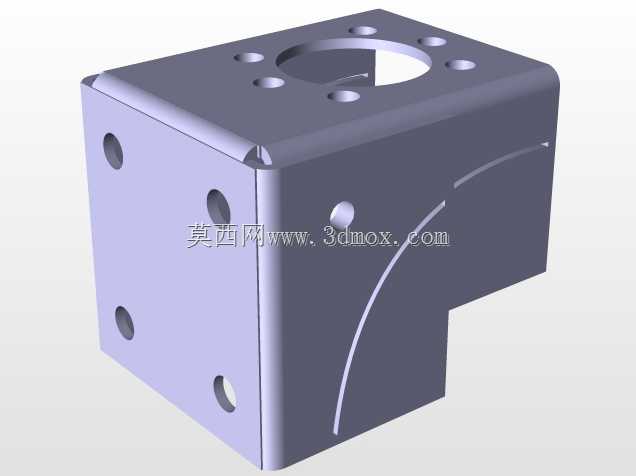

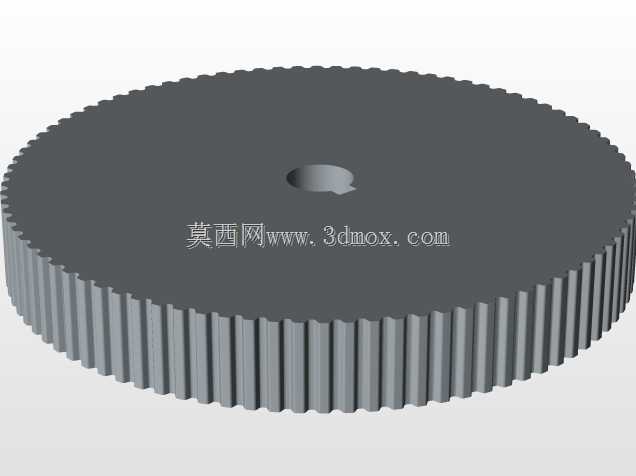

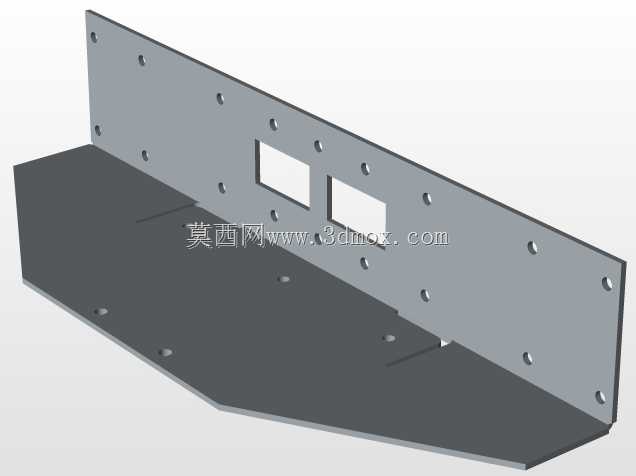

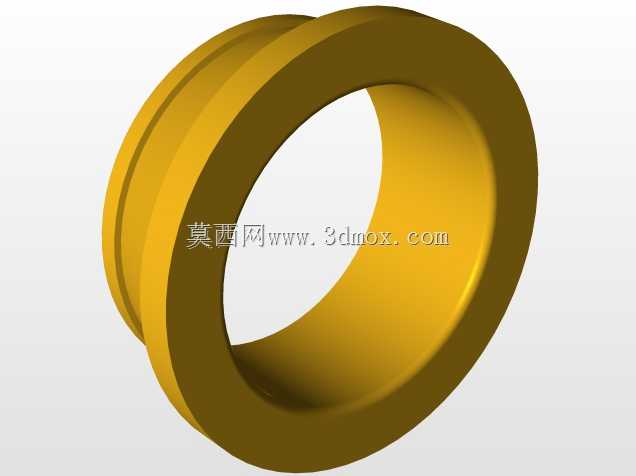

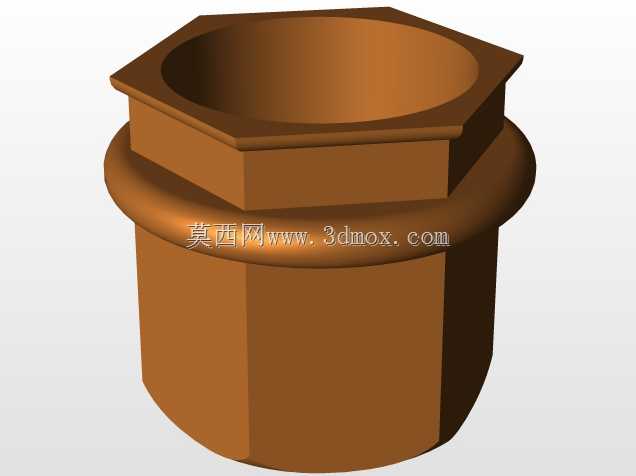

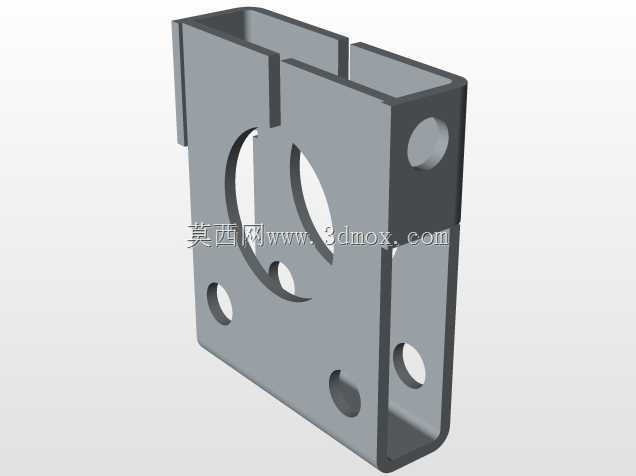

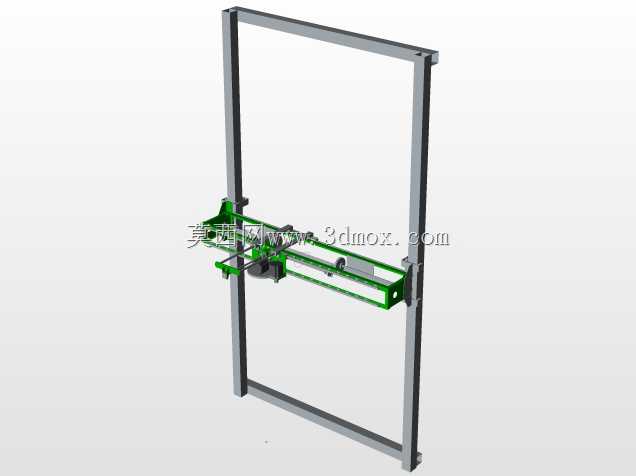

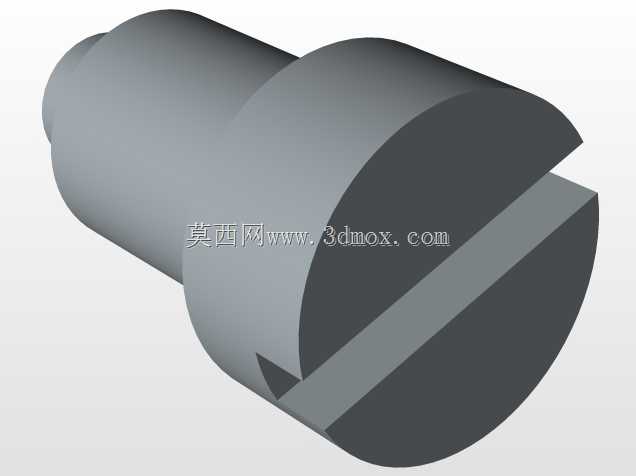

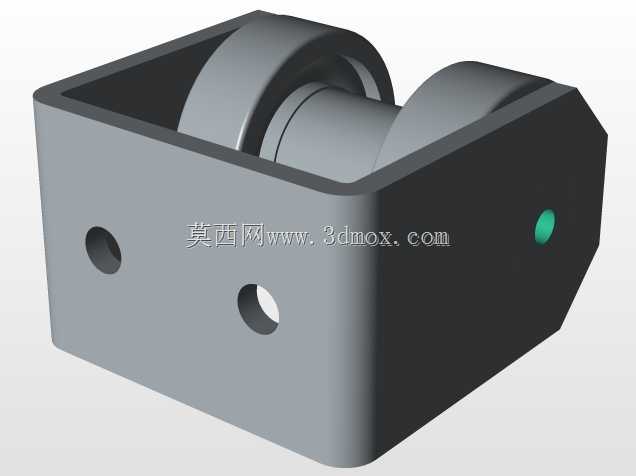

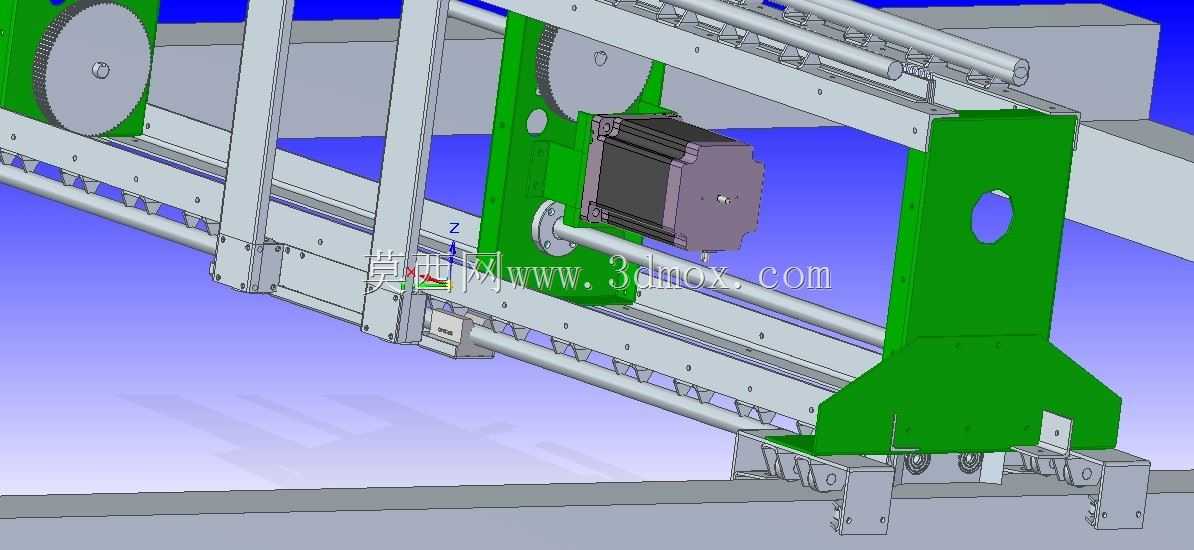

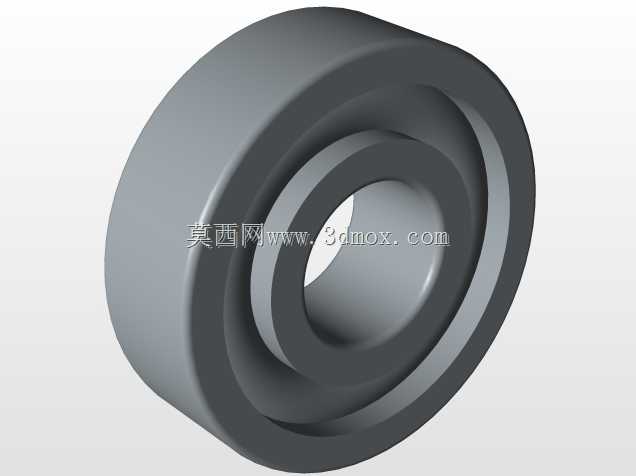

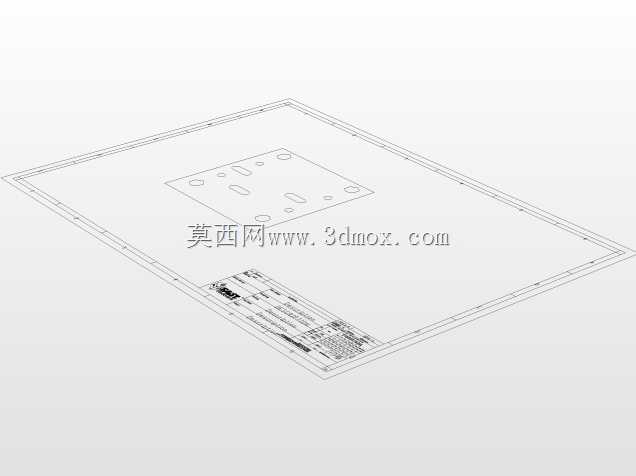

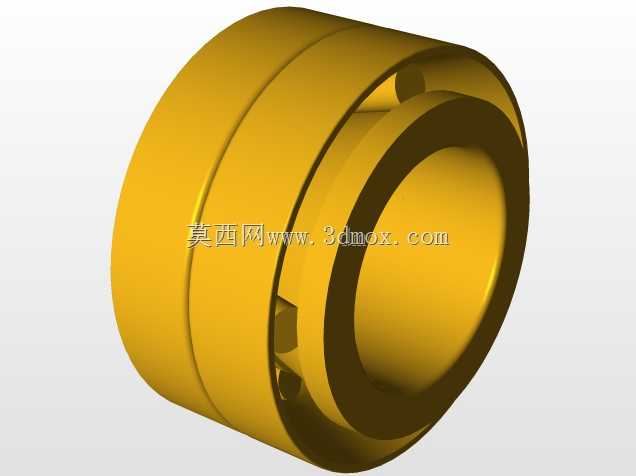

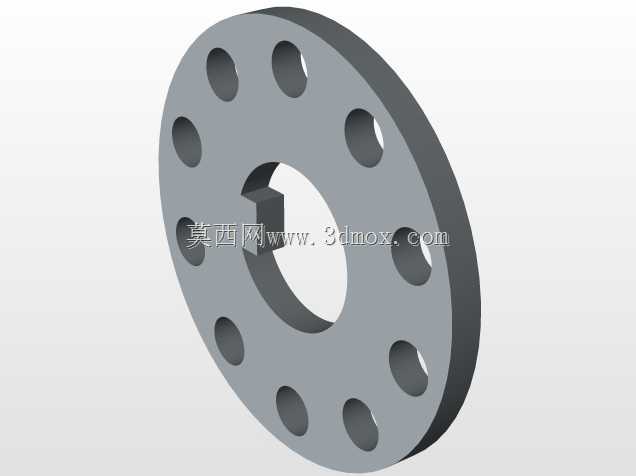

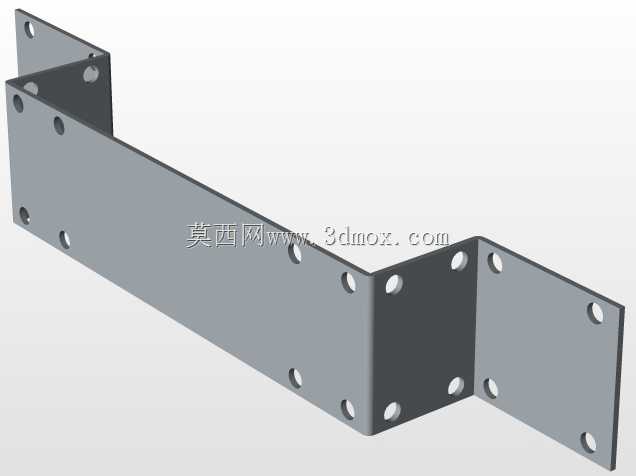

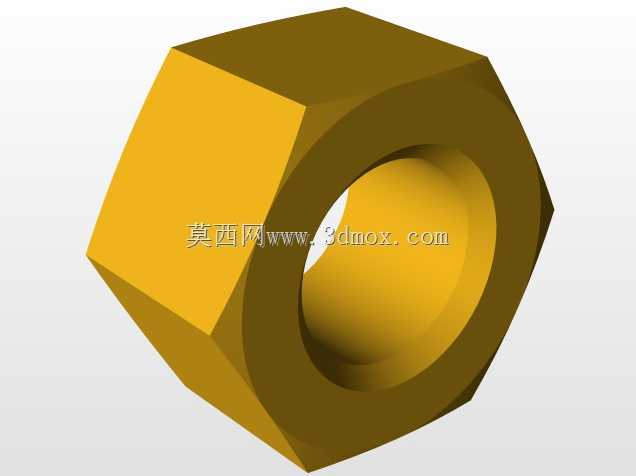

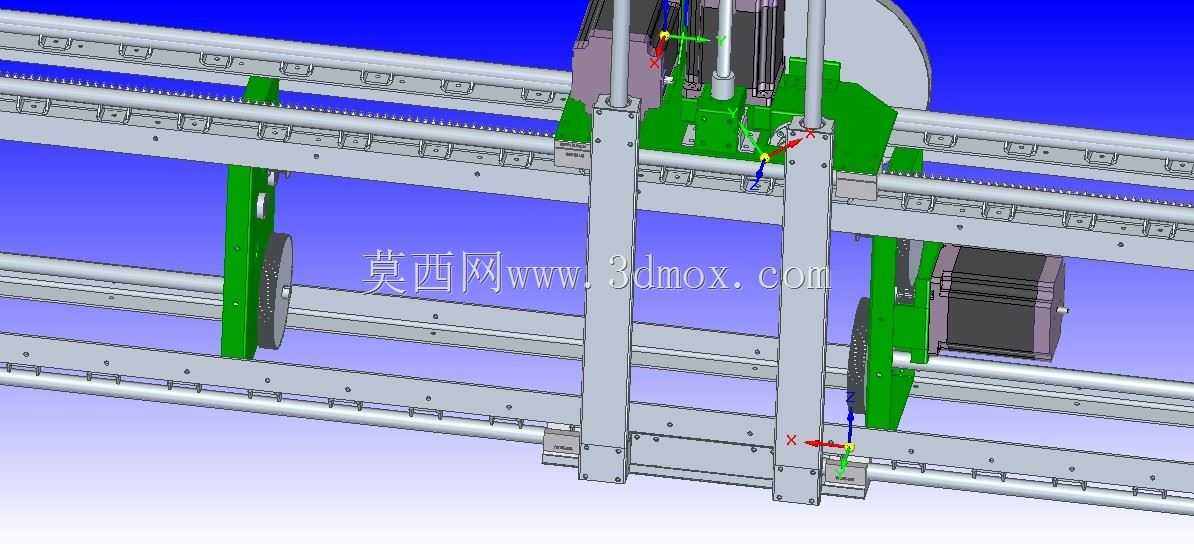

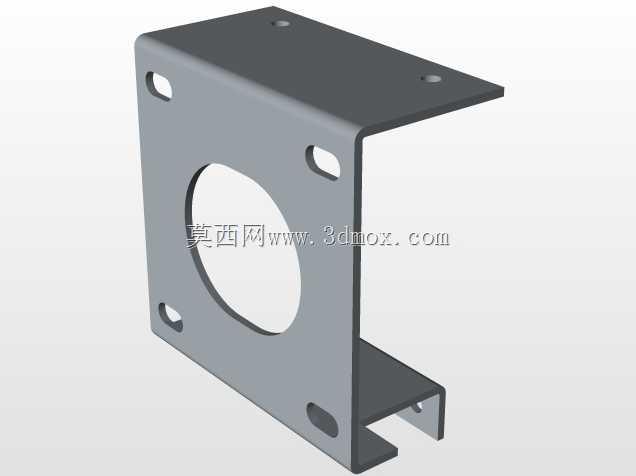

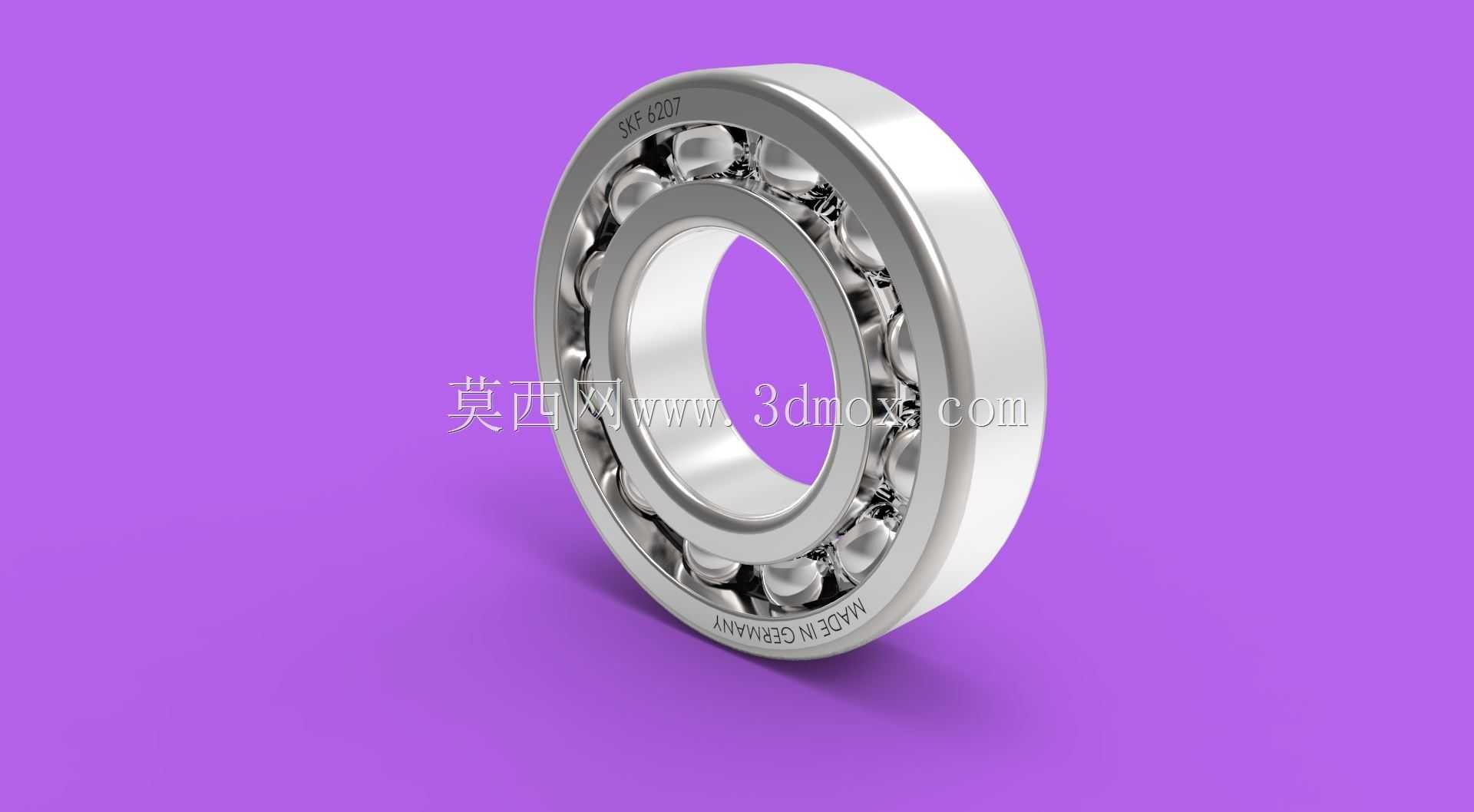

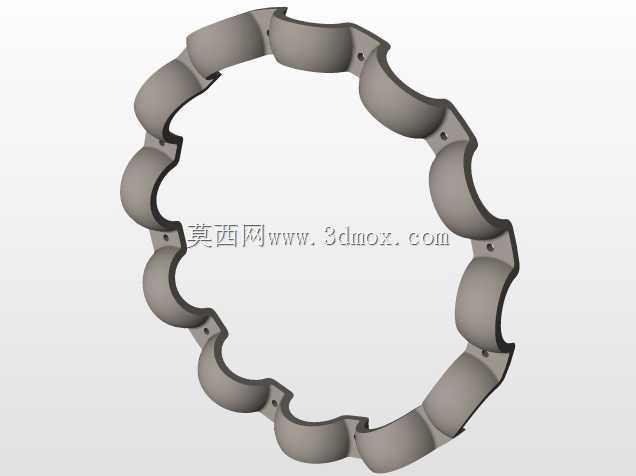

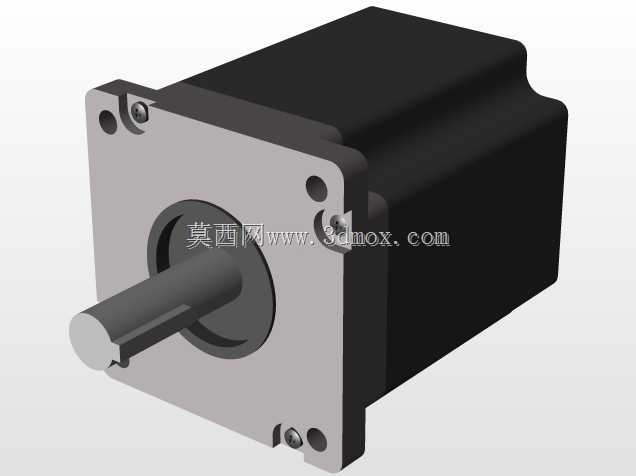

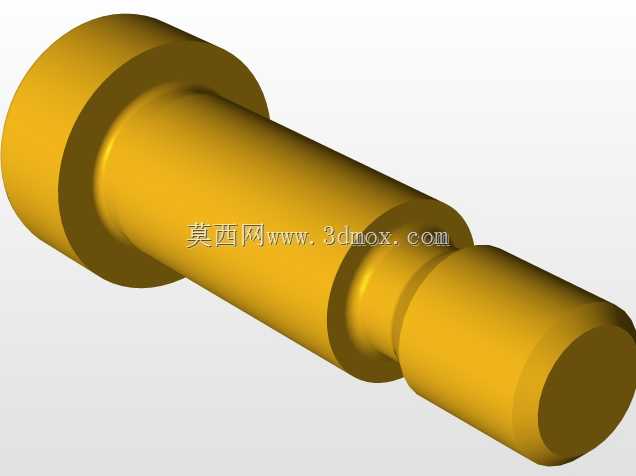

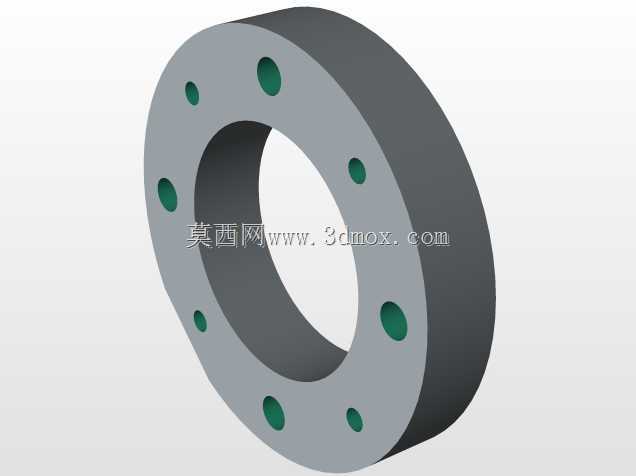

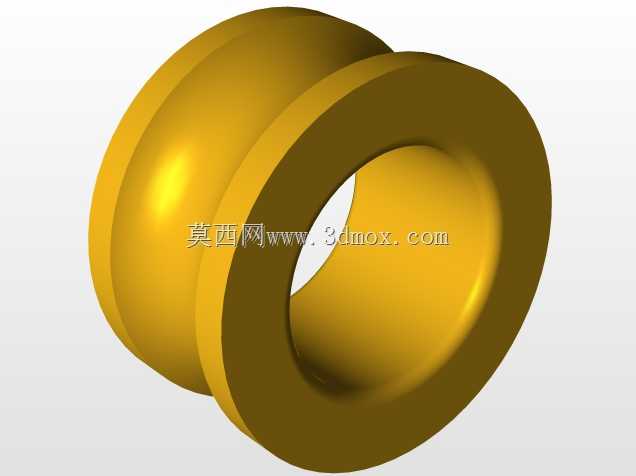

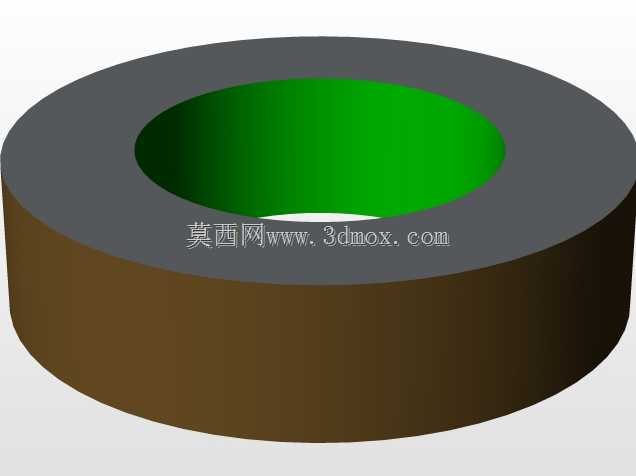

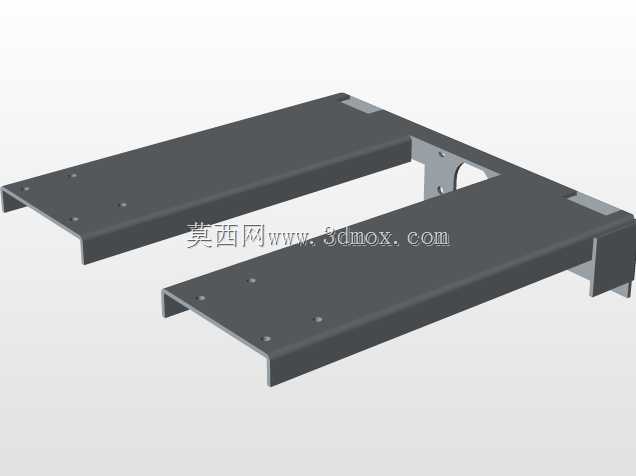

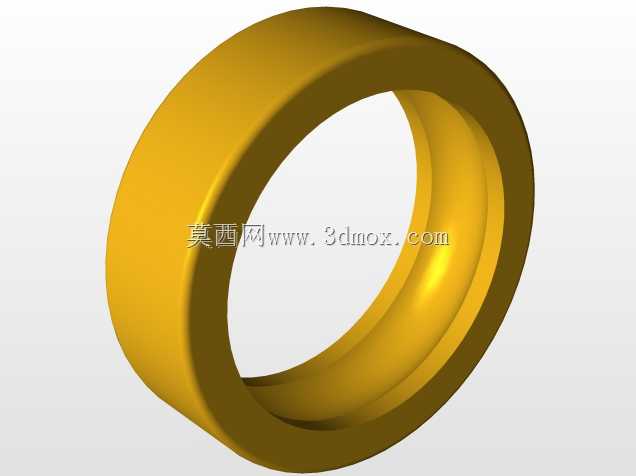

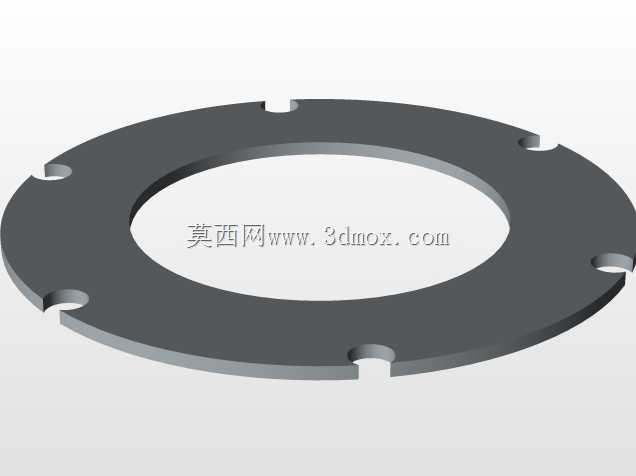

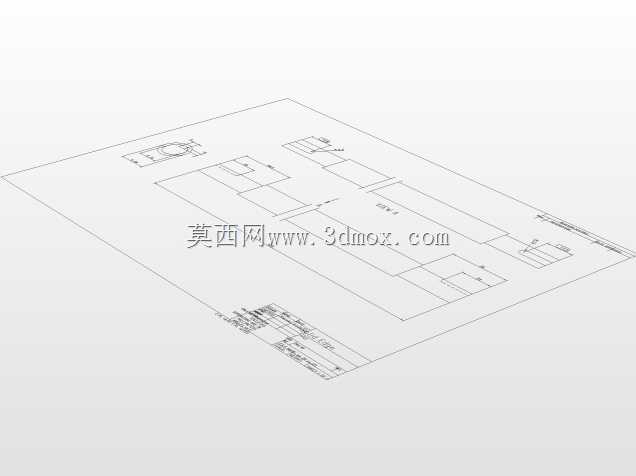

车间里的这台卧式车床，核心承载件是箱型铸造床身，导轨经高频淬火与精磨处理，长期承受刀架往复切削载荷时仍能保持直线度，尾座沿床身导轨平移，靠压板锁紧在任意工位，用于轴类零件的顶持支撑。主轴箱内置齿轮变速机构，输出端的三爪卡盘负责装夹棒料或盘类工件，回转时通过齿轮组切换不同转速，适配粗车、精车、螺纹车削等不同工序的线速度要求。进给箱将主轴的旋转运动传递给溜板箱，带动刀架完成纵向、横向走刀，丝杠专门用于螺纹加工，光杠负责常规进给，两者的离合切换由溜板箱上的手柄控制。拖板上的四方刀架可同时装夹四把车刀，转位后由定位销锁紧，换刀时无需重复拆装刀具，能减少辅助工时。床身下方的地脚螺栓孔用于设备就位时的水平校准，安装时需在垫铁上调整导轨水平度，避免因基础沉降导致加工锥度。冷却管路从冷却泵引出，喷嘴对准切削区域，可冲走切屑并降低刀尖温度，管路采用可弯曲金属定型管，能任意调整喷射位置。床头箱的润滑系统通过油浴方式给齿轮和轴承供油，油标用于观察油位，换油时需排空底部废油后注入指定牌号润滑油。尾座套筒内可安装顶尖或钻头，转动手轮即可实现套筒进给，用于轴类支撑或孔加工。该结构的三维建模重点在于还原各部件的装配约束关系，比如导轨与拖板的配合间隙、主轴的径向跳动控制、齿轮的啮合侧隙，这些参数直接影响机床的加工精度。在设备改造场景中，可基于该模型加装数控系统，将手动进给替换为伺服电机驱动，保留原床身和主轴结构以降低改造成本。日常维护时，需定期检查导轨的刮屑板，防止切屑进入导轨面造成拉伤，同时清理冷却箱内的切屑沉淀，避免冷却液管路堵塞。
