臭氧系统泵集成管路输送装置结构

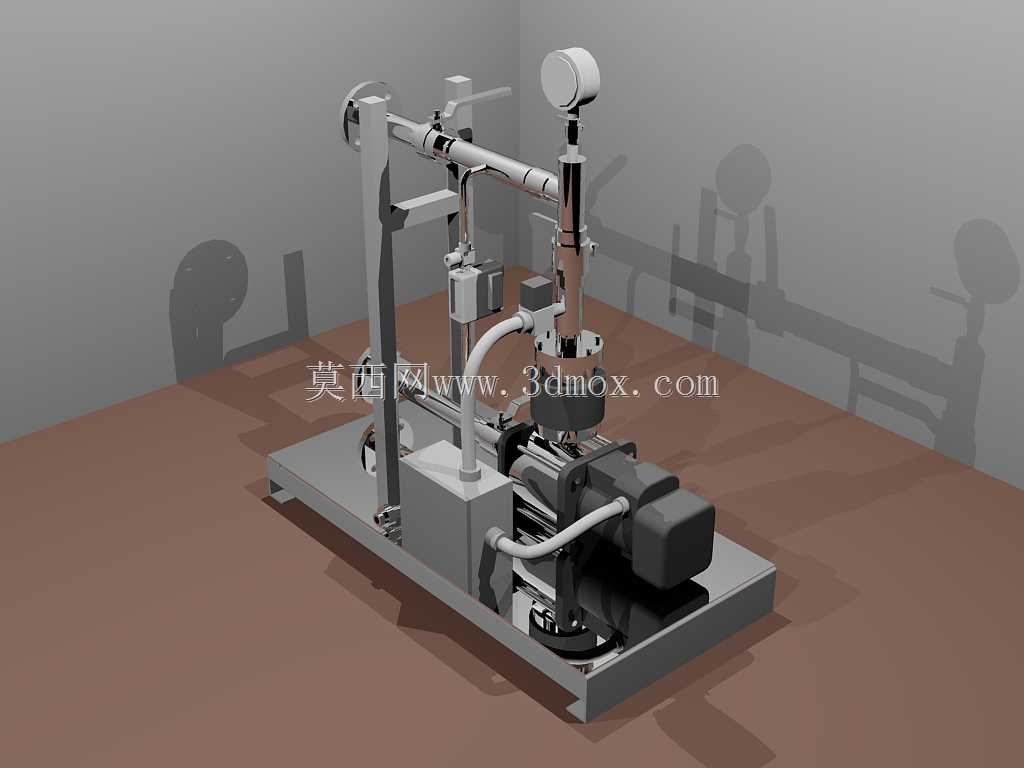

这套臭氧系统泵集成装置，主要面向水处理消毒、工业氧化工艺环节的臭氧水输送、臭氧投加工况设计，常见于市政供水厂深度处理车间、工业废水臭氧氧化工段、泳池水循环消毒系统的核心投加单元，承担带压臭氧混合流体的稳定输送职能，避免臭氧在输送过程中出现逸散、压力波动导致的投加精度失准问题。从结构设计逻辑来看，整体采用撬装式集成布局，将动力泵体、进出口管路、压力检测仪表、支撑框架、连接阀组全部整合在统一的钢制底座上，省去现场零散安装的配管校准工序，现场安装时仅需对接进出口主管道与动力电源即可完成就位，大幅缩减现场施工的配管工作量与安装误差。设计过程中优先考虑臭氧流体的强氧化性特性，过流管路与泵腔接触部位的结构均做了平滑过渡处理，减少流体滞留死角，避免臭氧长期滞留造成的局部腐蚀加速，同时管路走向采用短程顺直排布，尽可能降低沿程阻力损失，提升输送效率。装置顶部配置的压力表直接安装在泵出口的竖直管段上，可实时读取出口压力数值，便于运行人员直观判断泵组运行工况、排查管路堵塞或泄漏问题，支撑框架同时兼顾管路承重与防护作用，避免外置管路受外力碰撞产生形变错位。从安装边界来看，整体底座采用矩形碳钢焊接结构，安装时需预留底座周边不小于300mm的操作检修空间，用于日常的密封件更换、仪表校准、泵体维护作业，进出口管路的连接法兰高度与底座平面保持固定高差，可直接对接同标高的工艺主管道，无需额外做变向弯头调整。泵体与底座之间设置了减震垫结构，可降低运行过程中的振动传递，避免振动传导至外接管路引发焊缝疲劳开裂，管路之间的连接采用硬管焊接搭配快拆接头组合的方式，既保证密封可靠性，也便于易损部位的快速拆解检修。在实际工况运行中，该装置可稳定输送气液混合状态的臭氧介质，适配不同投加量的工艺调节需求，结构上的集成化设计也让设备整体占地远小于现场散拼的泵组管路系统，适合在空间紧凑的工艺车间内布置安装。
