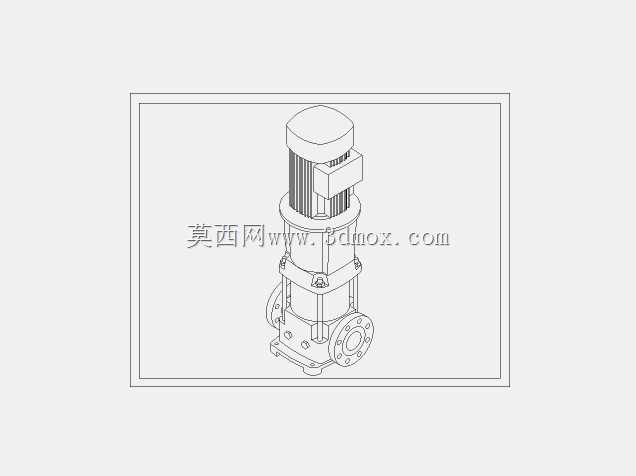

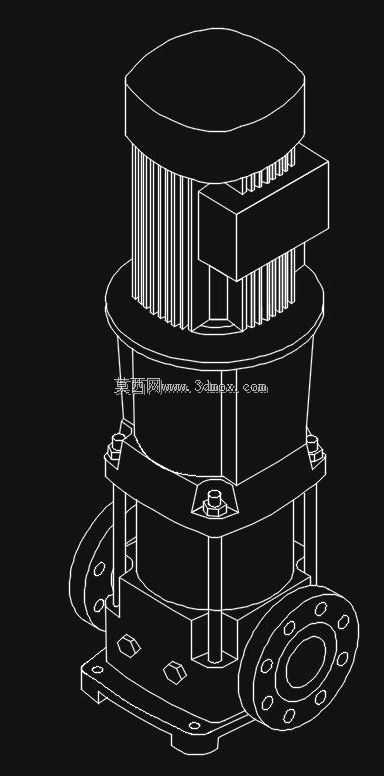

等轴测立式管道离心泵结构设计

这款立式泵的结构设计充分考虑了管道直连安装的空间需求，驱动端与泵体采用同轴立式排布，相比卧式同参数泵型可节省近40%的横向安装占地，非常适合楼宇供水、暖通循环、化工流体输送等管路排布紧凑的应用场景。从结构功能来看，上部的驱动单元通过加长轴直接连接下部叶轮组件，省去了卧式泵常见的联轴器对中调整环节，安装时只需将泵体两端法兰与现场管路法兰对齐锁紧即可，大幅降低现场安装调试的工作量。泵体下部的进出口采用同口径水平对向法兰设计，可直接串接在水平管路上，无需额外搭建泵座基础，适配现有管路改造项目的快速替换需求。设计过程中重点考量了立式安装的受力特性，泵体中段设置了加强支撑筋结构，连接法兰处的螺栓排布经过载荷校核，可承受满管流体压力与运行振动带来的复合载荷，避免长期运行出现连接面渗漏问题。上部驱动单元的散热筋采用轴向竖直排布，适配立式安装状态下的自然空气对流路径，无需额外加装散热风扇即可满足连续运行的散热需求，降低运行能耗与后期维护点。叶轮腔的流道采用等轴测视角下的对称式结构设计，可减少流体在腔体内的紊流损失，提升运行效率同时降低流体噪声。安装边界方面，泵体底部预留了可选的地脚安装孔位，既可以直接通过法兰承重串接在管路中，也可以在大扬程、高功率工况下通过地脚螺栓固定在基础平台上，适配不同工况的安装需求。密封结构采用集装式机械密封设计，更换密封件时无需拆解上部驱动单元与泵体主壳体，只需拆下中段连接法兰即可完成密封件更换，大幅缩短后期维护的停机时间。进出口法兰的密封面采用凸面密封结构，适配常用的石棉橡胶垫、金属缠绕垫等多种密封垫片，可适配清水、弱腐蚀性流体、高温循环水等多种输送介质的密封需求。泵轴的支撑轴承采用上下双支点排布，可承受立式运行状态下叶轮的径向载荷与轴向水推力，避免运行过程中出现轴系窜动问题，延长轴承与密封件的使用寿命。
