3/8英寸非金属气动隔膜泵结构设计

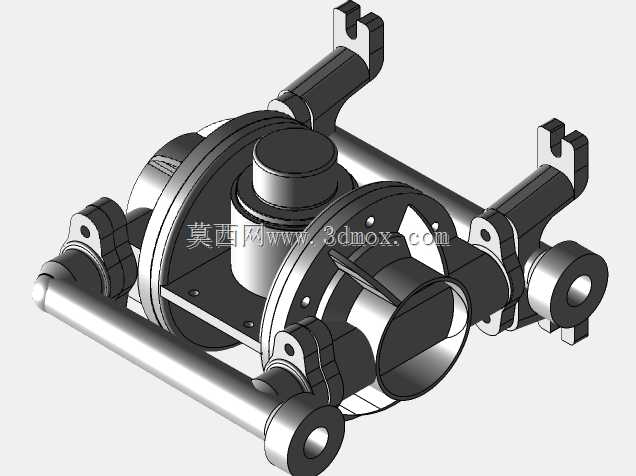

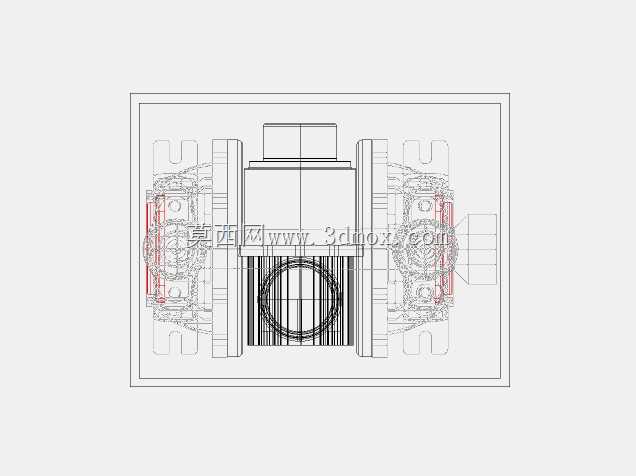

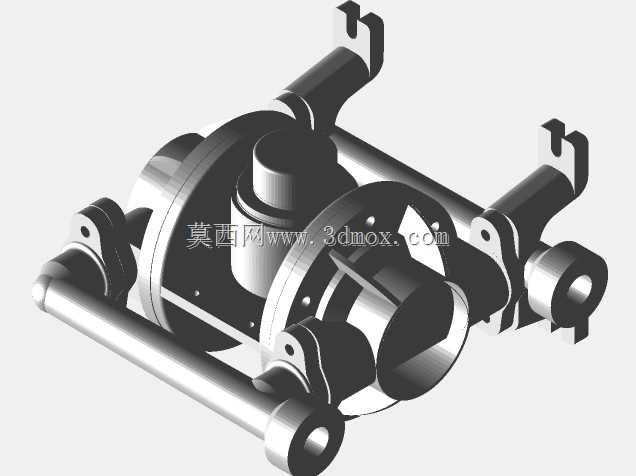

这款3/8英寸规格的非金属气动隔膜泵，在精细化工、小型涂装、实验室流体输送场景中适配性极强，尤其适合输送弱腐蚀性、含细小颗粒的低粘度流体，相比同流量金属泵体重量更轻，安装搬运时无需额外吊装辅助，单人即可完成工位布设。从结构设计逻辑来看，整体采用对称式布局，压缩空气进出口设置在泵体顶部中心位置，两侧隔膜腔通过中心连杆联动，气流分配阀内置在主体中段，无需额外外接气路控制元件，接入0.3-0.7MPa压缩空气即可启动运行，无需电力驱动，在防爆要求较高的涂装车间、易燃易爆溶剂输送工位完全满足安全规范。泵体过流部分采用聚丙烯材质注塑成型，进出口为标准FNPT螺纹接口，连接常规流体管路时无需定制转接头，支脚采用一体化注塑的四点支撑结构，安装时可通过螺栓固定在设备机架侧面，也可直接放置在平整工作台面，运行时的振动幅度控制在合理范围，无需额外加装减震垫。设计过程中优先考虑了易损件更换的便捷性，两侧隔膜压板采用外露式螺栓固定，更换隔膜时无需拆解整个泵体主体，松开周边紧固螺栓即可取出隔膜组件，日常维护耗时比同规格金属泵减少40%左右。进出液口的流道做了圆弧过渡处理，避免流体在腔体内形成滞留死角，输送含少量固体颗粒的介质时不会出现腔体积渣堵塞的问题，气路部分的密封件采用耐油橡胶材质，长期往复运行下的漏气量控制在行业标准允许范围内。安装边界方面，泵体整体宽度、高度、深度尺寸适配小型设备的安装空间，顶部提手结构方便工位转移时的搬运，两侧气阀端盖做了加厚处理，意外磕碰时不会轻易出现开裂破损，进出口的螺纹长度满足常规管路拧入深度要求，连接后不会出现螺纹咬合不足导致的漏液问题。在实际选型应用中，这款泵的流量区间适配小批量流体输送需求，比如小型喷涂线的涂料供给、实验室试剂分装、小型污水处理装置的药剂投加，都能稳定运行，不会因为流量过大造成介质飞溅，也不会因为流量不足导致供液中断。
