脚手架配套插杆式万向脚轮结构设计

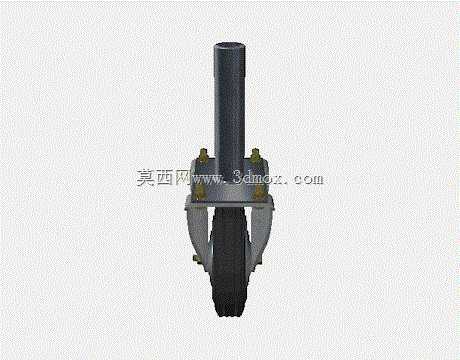

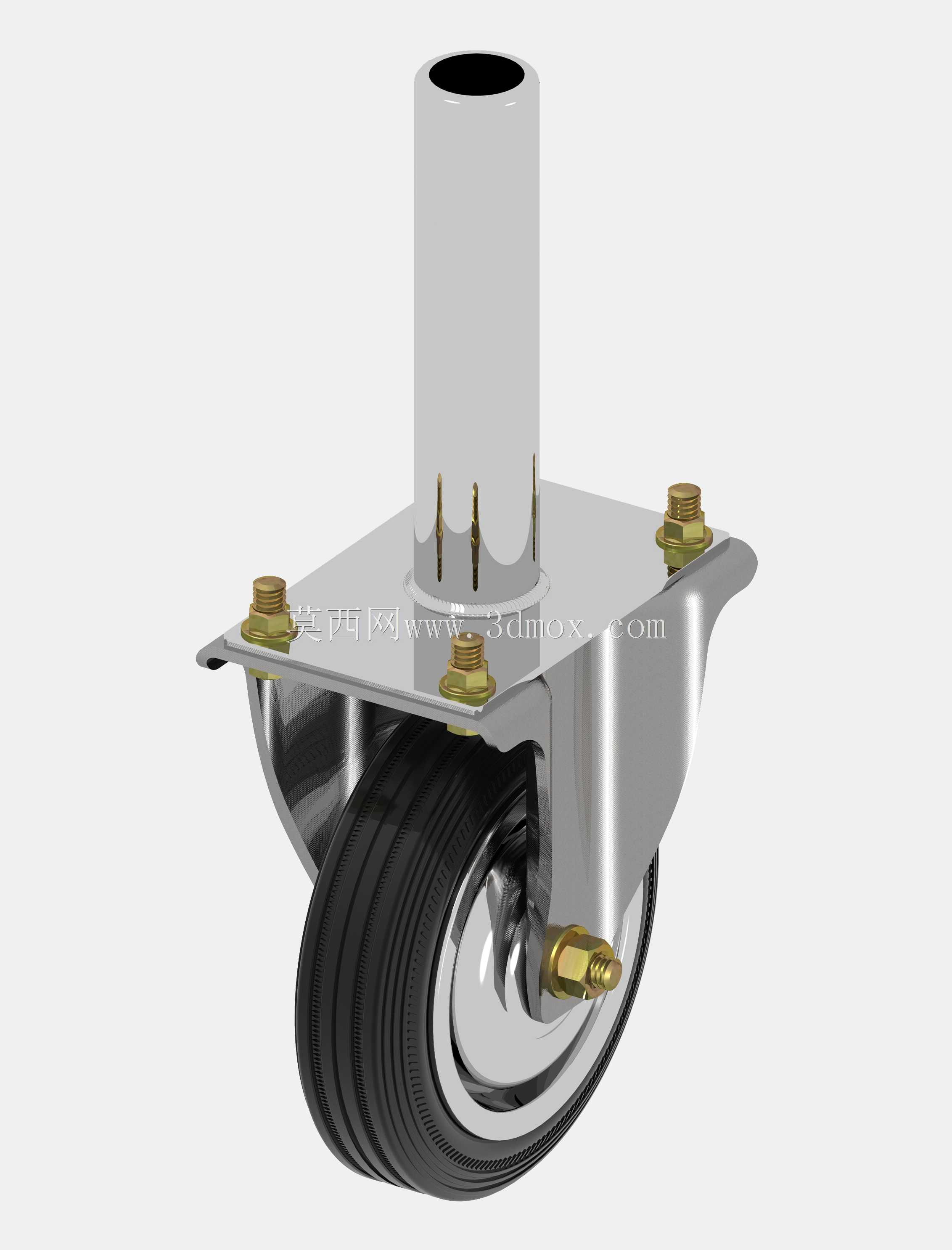

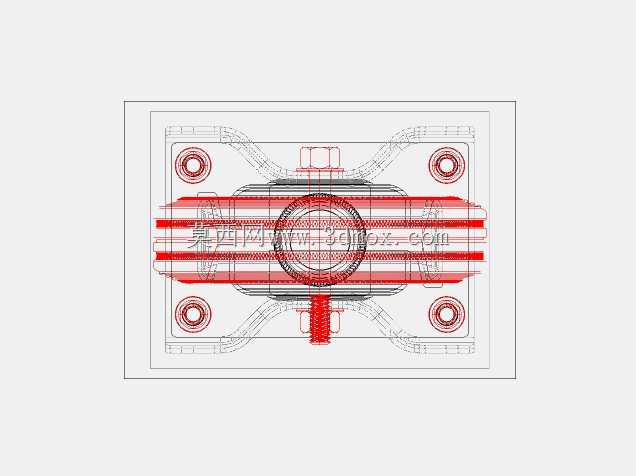

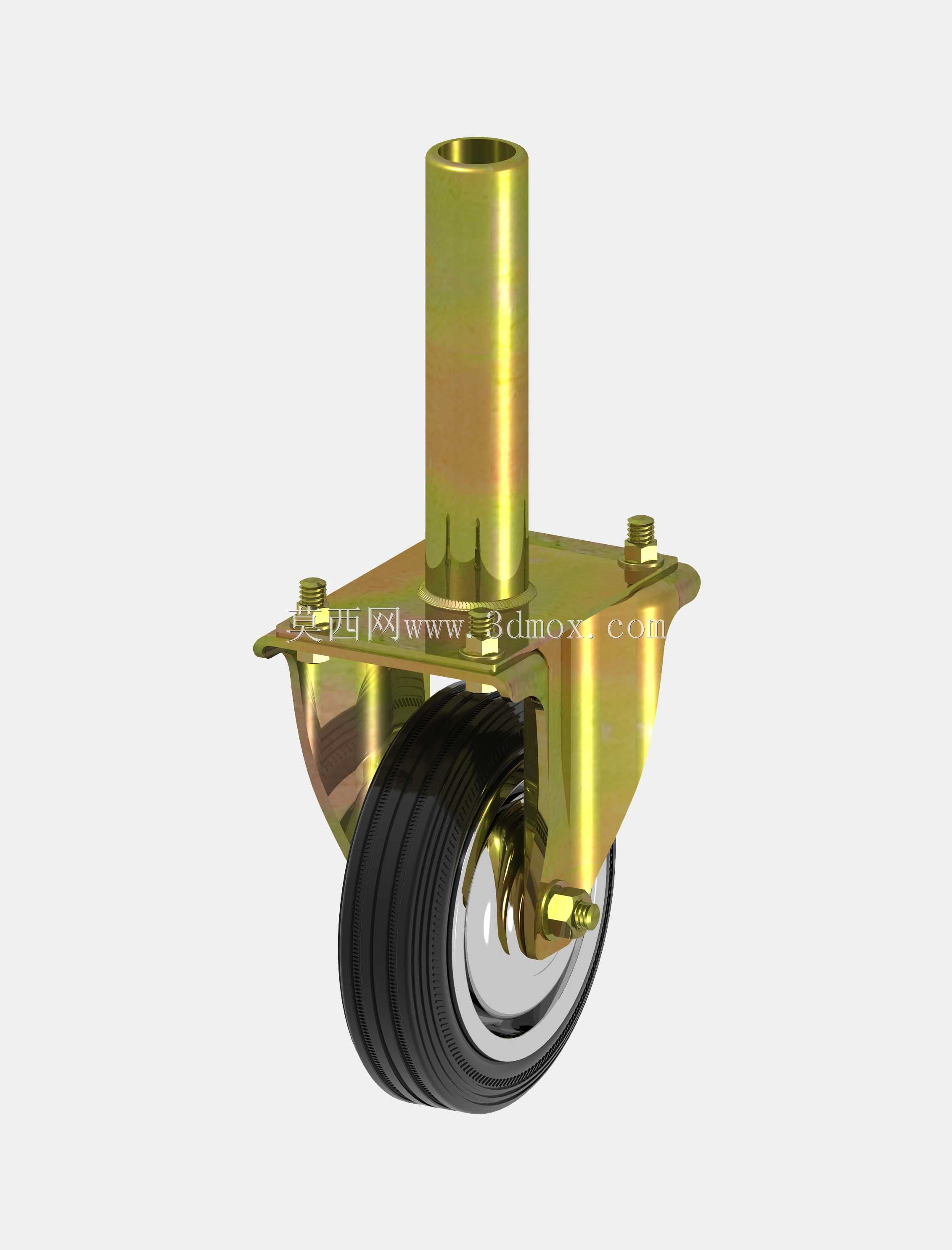

这款插杆式脚轮主要适配各类移动式脚手架作业场景，在建筑施工、室内装修、场馆维保等需要频繁转移作业工位的场景中，能够替代传统脚手架的固定支撑脚，让整套架体无需拆解即可完成短距离移位，大幅降低架体反复拆装的人工耗时，也能减少拆装过程中连接件的损耗。从结构设计来看，顶部采用空心圆柱插杆作为安装接口，搭配方形安装压板与锁紧螺栓，安装时直接将插杆嵌入脚手架立杆的底端套管内，拧紧侧边的锁紧螺栓即可完成固定，相比平板式安装脚轮，这种插杆结构不需要额外在架体底部焊接安装板，适配现有常规管径的脚手架立杆，安装边界更灵活，不会破坏原有架体的结构强度。轮架部分采用镀锌冲压钢板一体弯折成型，转向轴承内置在轮架与安装座的连接位置，可实现360度水平方向自由转向，推移架体时能够灵活调整行进方向，即使在狭窄的楼道、室内走廊空间也能顺畅转向，不会出现卡滞问题。滚轮部分采用橡胶材质胎面搭配金属轮毂，胎面做了多道环形防滑槽设计，在水泥地面、地砖地面、环氧地坪等常见作业地面都能保持足够的摩擦力，推移时不会出现打滑现象，同时橡胶材质具备一定的减震性能，架体推移过程中遇到地面小凸起、接缝时，能够缓冲震动，避免架体上放置的施工工具滑落。尺寸设计上，插杆的外径与常规脚手架立杆内径做了公差匹配，安装后径向间隙控制在合理范围，不会出现架体晃动的问题；安装压板的尺寸覆盖立杆底端的接触面，锁紧后受力均匀，不会出现局部应力集中导致的架体变形；滚轮直径的选型兼顾了移动顺畅度与架体整体高度，安装后架体的离地高度符合常规作业的安全要求，不会因为脚轮过高导致架体重心上移带来的倾覆风险。在实际使用中，这款脚轮的承载能力匹配单根脚手架立杆的额定载荷，轮架的加厚设计能够承受施工过程中的竖向冲击载荷，即使架体上站人作业、堆放施工物料，也能保持结构稳定，不会出现轮架变形、滚轮卡滞的问题。转向结构的防尘设计能够避免施工场景中的水泥灰尘、砂石碎屑进入轴承缝隙，延长脚轮的使用寿命，减少日常维护的频次。
