流体输送用混流叶轮结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:221619
  • 流体输送用混流叶轮结构设计
  • 流体输送用混流叶轮结构设计

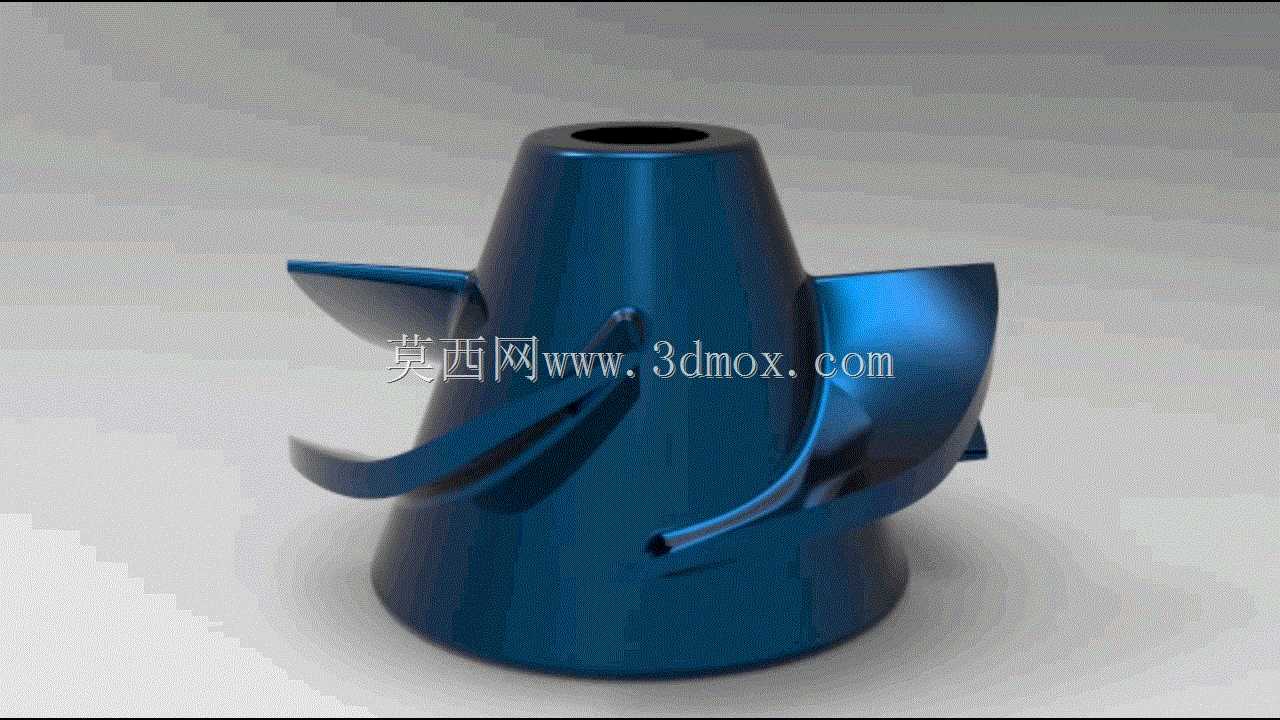

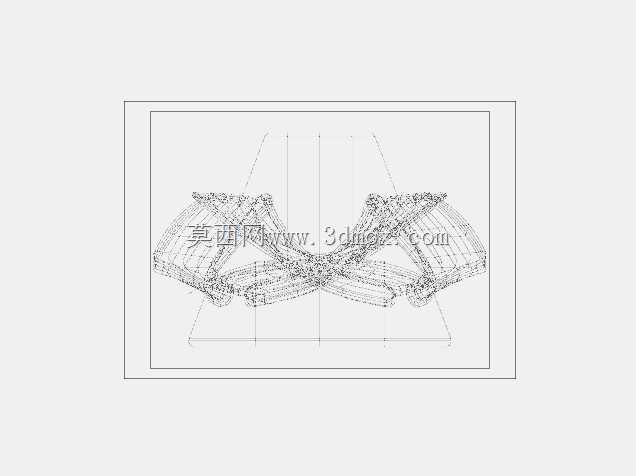

这款叶轮主要适配中低扬程大流量的流体输送工况,在农田排灌、城市给排水、循环水系统以及中小型水利工程的泵站机组中都有广泛应用,作为泵类设备的核心过流部件,它的结构形态直接决定了机组的水力效率、运行稳定性以及抗气蚀性能。从结构设计来看,整体采用锥台式轮毂搭配空间扭曲叶片的布局,轮毂上下端的直径差是结合安装轴径、轮毂比要求确定的,上端的中心通孔为轴装配合面,加工时需要保证与主轴的配合公差,通常选用H7/k6的过渡配合,既可以保证运行时的同轴度,避免偏心振动,也能方便检修时的拆装作业。轮毂的锥度设计并非随意设定,是结合叶片的进出口安放角、流道的收缩比反复迭代调整的,目的是让流体从叶轮进口进入后,能够顺着轮毂曲面平滑过渡到叶片流道,减少进口处的冲击损失,避免局部低压区过早出现,提升叶轮的抗气蚀能力。叶片采用大扭曲度的空间曲面设计,每个叶片的型线都是基于流体流线的运动轨迹拟合而来,从进口边到出口边的安放角是连续变化的,进口边做了圆滑的修薄处理,能够降低流体进入叶轮流道时的撞击损失,出口边的角度则匹配泵体蜗壳的设计参数,保证流体流出叶轮时的速度环量符合设计要求,减少蜗壳内的水力损失。叶片与轮毂的连接位置做了大圆角过渡处理,一方面可以降低连接处的应力集中,避免长期在交变载荷下出现疲劳裂纹,另一方面也能减少该位置的流体脱流,降低流道内的涡流损失。在安装边界上,这款叶轮的轴向定位依靠轮毂上下端面的轴肩与锁紧螺母配合,径向定位则通过中心孔与主轴的配合实现,安装时需要保证叶轮出口与泵体密封环的间隙在设计范围内,间隙过大会增加容积损失,间隙过小则可能在运行时出现摩擦剐蹭。实际运行过程中,流体从轴向进入叶轮,在叶片的推动下获得能量,同时流动方向从轴向逐步转为斜向流出,这种混流式的设计兼顾了离心泵高扬程和轴流泵大流量的特点,在工况波动较大的场景下,相比其他形式的叶轮有着更宽的高效运行区间。设计过程中还需要做静平衡与动平衡校验,对叶片的重量差、型线位置偏差都有严格的公差要求,避免高速旋转时产生不平衡振动,影响轴承和密封件的使用寿命。叶片的曲面曲率变化均匀,没有突变的折角,既可以减少铸造或加工时的工艺难度,也能避免流道内出现局部的流速突变,降低运行时的水力噪声。
