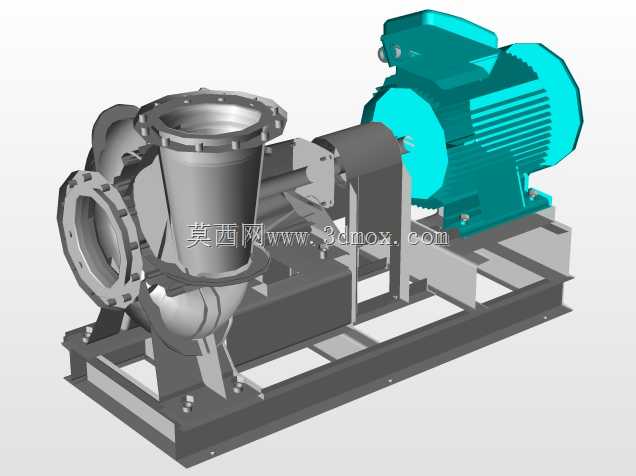

卧式管道离心泵成套机组三维结构

该模型还原的卧式管道离心泵成套机组，是工业流体输送场景中应用极广的通用动力设备，常见于市政供水增压、暖通空调循环水输送、工业生产流程中清水或理化性质接近清水的介质输送、建筑给排水系统等场景，也可适配经过改性过流部件的版本输送轻度腐蚀性介质。从结构设计来看，机组采用泵头与驱动电机同轴直联的布局，共用一体式焊接机座，这种设计能大幅缩减机组轴向安装尺寸，减少现场安装时的同轴度找正工作量，相比分体式联轴器传动的泵组，直联结构的传动损耗更低，运行振动控制表现更优，日常维护时无需反复校准两轴对中精度。泵体部分采用单级单吸悬臂式结构，进出口均设计为法兰连接接口，进出口轴线处于同一水平高度，可直接串接在水平工艺管路上，无需额外调整管路走向适配泵体接口，现场管路改造的适配性较强。泵壳采用蜗壳式流道设计，建模时完整还原了流道的渐扩式截面变化，能够将叶轮输出的动压平稳转化为静压，降低流道内的水力冲击损失，叶轮采用闭式结构，适配洁净无大颗粒杂质的介质输送，口环位置预留了磨损后的更换间隙结构，可在长期运行出现间隙泄漏增大时单独更换口环部件，无需整体更换泵壳或叶轮。驱动端采用标准卧式三相异步电机，电机端盖与泵体连接段设置了独立的轴承支撑结构，可承受泵运行时产生的径向与轴向载荷，避免电机轴承直接承受泵端的额外受力，延长电机的使用寿命。机座部分采用型钢焊接框架结构，预留了地脚螺栓安装孔位，建模时还原了机座上的泵体与电机安装调节腰型孔，可在安装时小幅调整泵与电机的相对位置，抵消加工与装配带来的尺寸误差。从安装边界来看，机组的重心处于机座中心区域，地脚螺栓布置在机座四角，安装时需保证基础平面水平度偏差在允许范围内，进出口法兰的连接面需与管路法兰保持平行，避免强行对接带来的管路应力作用在泵体上，导致运行时泵壳受力变形或密封泄漏。模型完整还原了机组的外部装配关系，包括泵体的排气螺塞位置、密封压盖结构、电机接线盒方位、机座的加强筋布局，可直接用于管路系统的三维布局设计、泵站的空间排布校核，也可作为泵类设备结构教学的直观参考，帮助设计人员快速掌握卧式管道泵的装配逻辑与安装空间预留要求，在做厂区管线布置时可直接调用该模型校验操作空间、检修空间是否满足规范要求，避免后期现场安装出现空间干涉问题。
