外啮合齿轮式流体输送泵结构设计

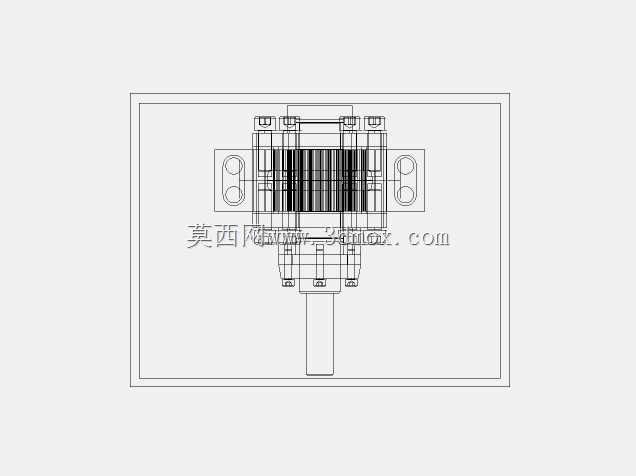

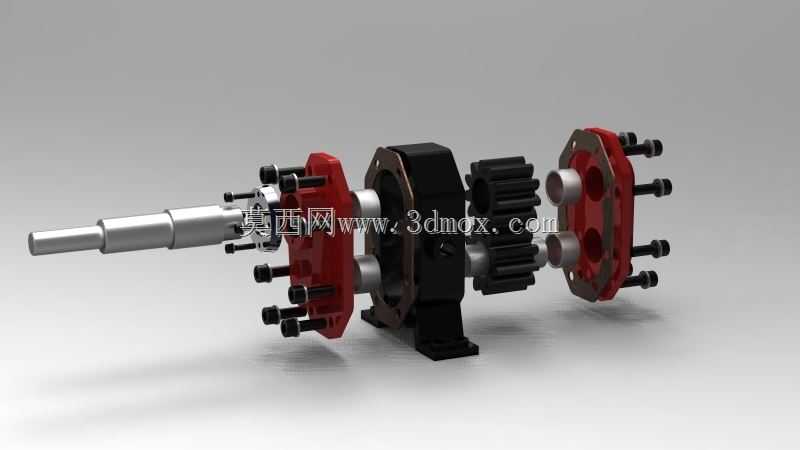

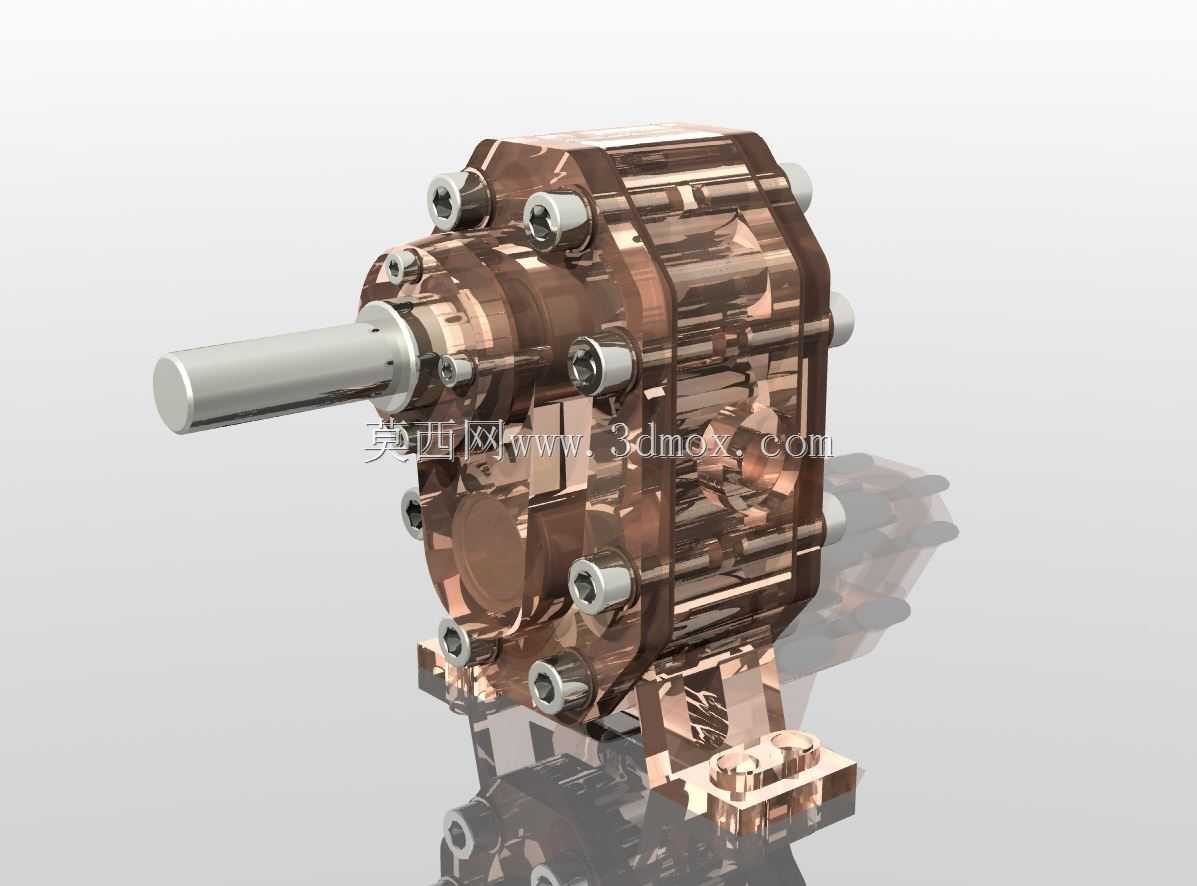

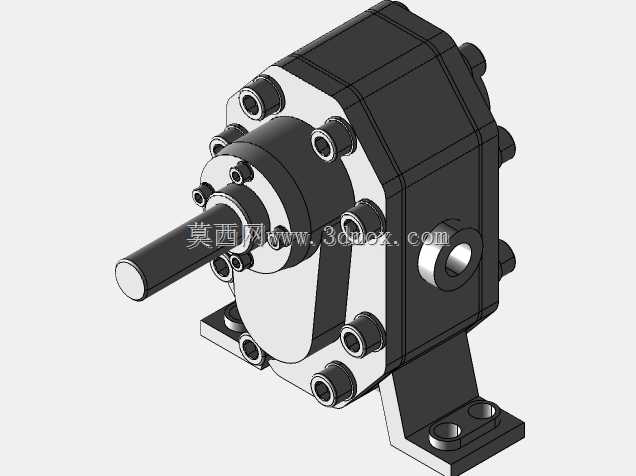

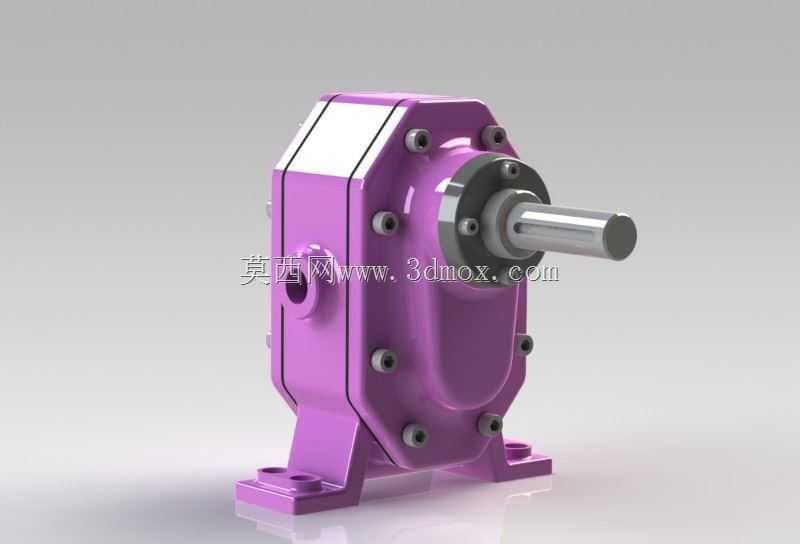

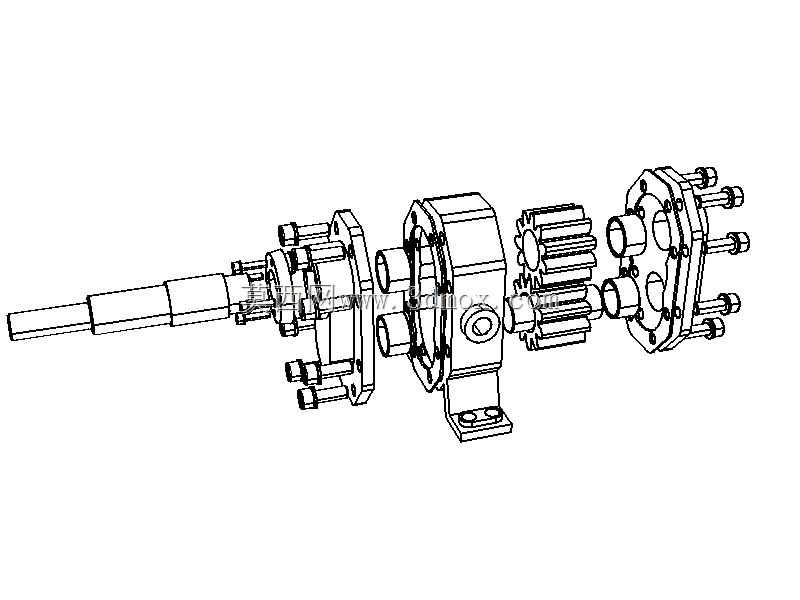

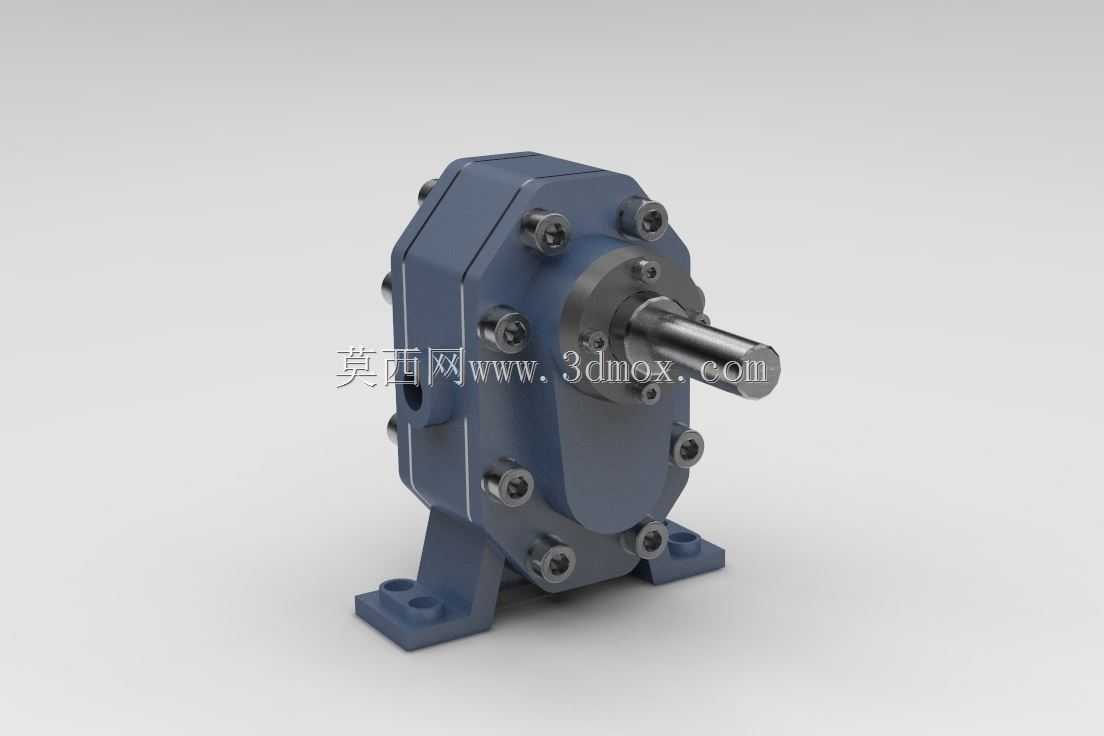

这款齿轮泵的结构设计围绕低压流体输送工况展开，在润滑系统、小型液压回路、轻质油料输送场景中应用广泛，依靠一对啮合齿轮的容腔变化完成流体的吸入与排出，相比叶片泵、柱塞泵结构更简单，对介质清洁度的耐受度更高，适合输送粘度适中的润滑性流体。从结构布局来看，泵体采用分体式壳体设计，通过周向布置的内六角螺栓完成前后端盖与泵壳的紧固，螺栓排布避开齿轮啮合的受力集中区，保证壳体结合面的密封压力均匀，避免高压侧流体泄漏。伸出端的轴径做了阶梯设计，靠近齿轮侧的轴段用于安装主动齿轮，外伸段用于连接动力输入部件，轴与端盖的配合位置预留了密封件安装槽，可适配骨架油封或机械密封，根据输送介质的腐蚀性、温度特性更换密封形式即可拓展适用场景。底部的安装脚与泵壳一体铸造成型，两个安装脚各开设两个螺栓过孔，安装孔的中心距、孔径按照常规小型液压站的安装基准设计，可直接固定在安装面板或机架上，安装时需保证输入轴与动力输出轴的同轴度误差控制在允许范围内，避免轴承受偏载导致早期磨损。设计过程中，齿轮的参数选择优先考虑容积效率与运行平稳性，齿宽与泵腔深度的配合间隙控制在合理范围，既保证齿轮转动无卡滞，又减少端面泄漏；进油口与出油口的通径按照额定流量下的流速设计，避免流速过高产生吸空或压力损失过大的问题。壳体的外形做了圆弧过渡处理，既减少铸造应力集中，也能在同等壁厚下提升壳体的承压能力，外部的加强筋布局贴合内部压力分布，高压侧的壁厚略大于低压侧，平衡整体重量与结构强度。在实际选型应用中，这类齿轮泵常作为小型设备的润滑泵、液压系统的辅助供油泵使用，也可用于输送无固体颗粒的轻质油料，运行转速适配常规四级电机的输出转速，也可根据需求通过联轴器连接减速机构调整工作转速，不同转速下的流量输出特性线性度较好，便于系统流量匹配。
