C15K DN80单螺杆污泥油脂输送泵

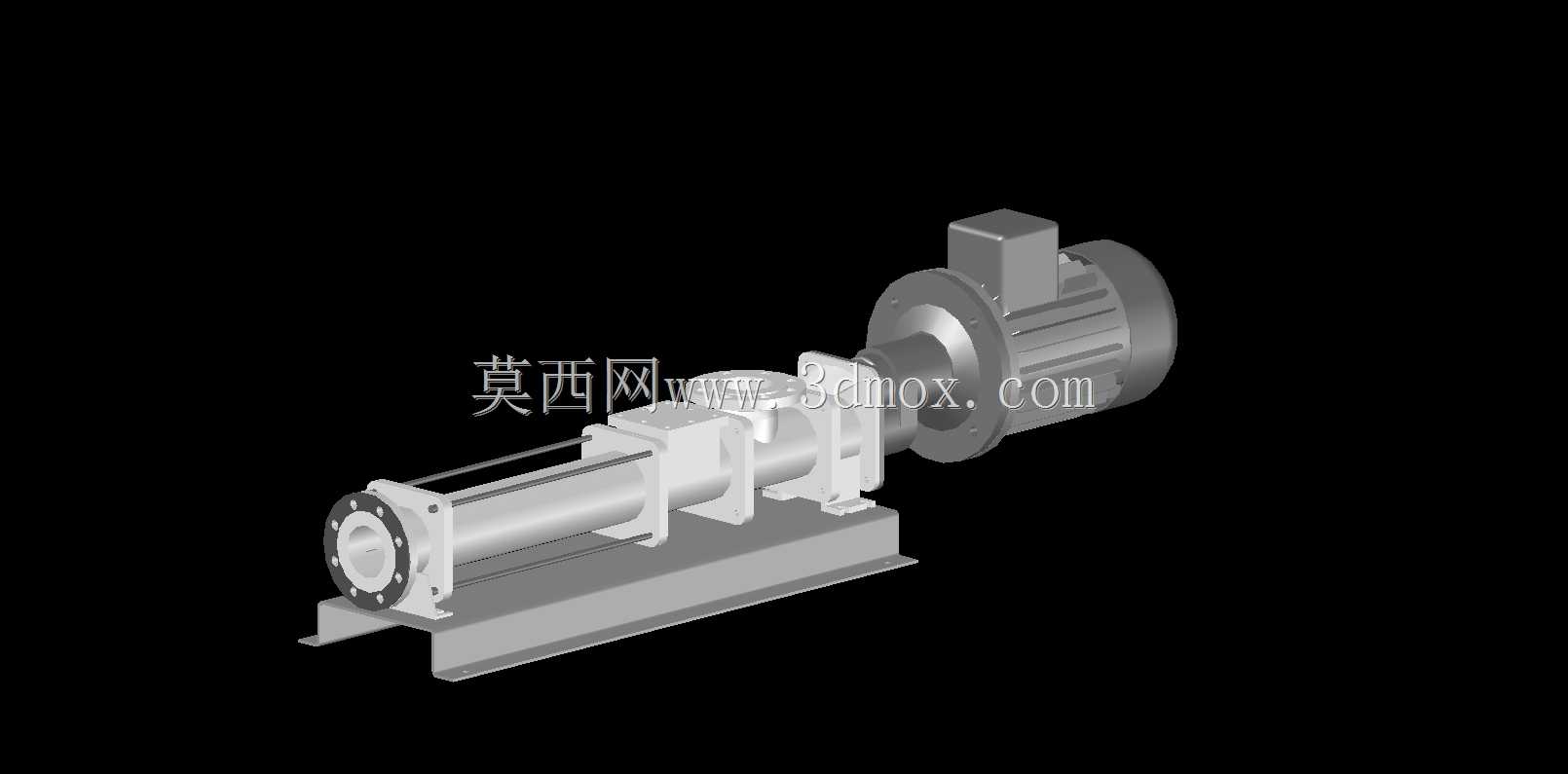

这款C15K DN80规格的单螺杆泵，在市政污泥处置、餐厨废弃油脂处理、高粘度化工介质输送场景中应用十分广泛，区别于普通离心泵无法适配高含固率、高粘度介质的短板，该类泵依靠螺杆与定子衬套形成的密闭腔室推移介质，可平稳输送含固体颗粒、纤维杂质的粘稠物料，不会出现介质剪切破乳、输送脉动过大的问题。从结构设计逻辑来看，整体采用驱动电机、传动连接段、泵头工作段同轴布置的方案，电机端通过标准法兰与传动箱连接，传动箱内设置轴承组与密封结构，既承担螺杆运转的径向与轴向载荷，又能阻隔输送介质向电机侧渗漏，泵头端的螺杆采用偏心螺旋结构，配合定制橡胶材质的定子衬套，可在不同转速下维持稳定的容积效率，当输送含磨损性的污泥介质时，可通过调整定子衬套的橡胶配方提升耐磨寿命，输送食品级油脂介质时则可更换符合食品接触要求的衬套材质。安装边界方面，整体采用一体式焊接槽钢底座，电机、传动箱、泵头均通过螺栓固定在同一底座平面上，安装时仅需将底座固定在预设的混凝土基础或钢架平台上，校准进出口法兰的同轴度即可完成就位，无需现场拆分调整各部件的对中精度，进出口均采用DN80标准法兰连接，可直接对接同管径的工艺管线，进出口方向可根据现场管线排布需求调整法兰朝向，适配不同的安装空间。在实际选型应用中，该泵可通过调整电机转速匹配不同的输送流量需求，低转速工况下可输送含固率更高的污泥介质，降低定子与螺杆的磨损速率，高转速工况下可适配低粘度油脂的大流量输送需求，泵体的密封结构采用组合式机械密封，可承受最高1.0MPa的工作压力，避免输送过程中介质滴漏污染现场环境。从三维建模的细节来看，模型完整还原了电机的接线盒、散热筋结构，传动段的观察油窗、注油孔位置，泵头的进出口法兰螺栓孔位、底座的安装固定孔位均按实际加工尺寸建模，可直接用于设备布置的管线碰撞检查、安装模拟演示，也可作为同类泵型改型设计的基础参考框架，建模时对螺杆与定子的配合间隙做了简化处理，既保留了结构的辨识度，又不会因为过细的曲面特征影响整体装配的运行流畅度。
