新冠应急快速制造简易呼吸辅助装置

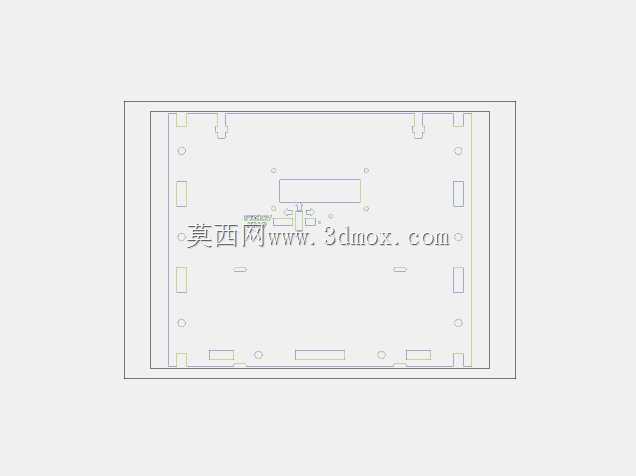

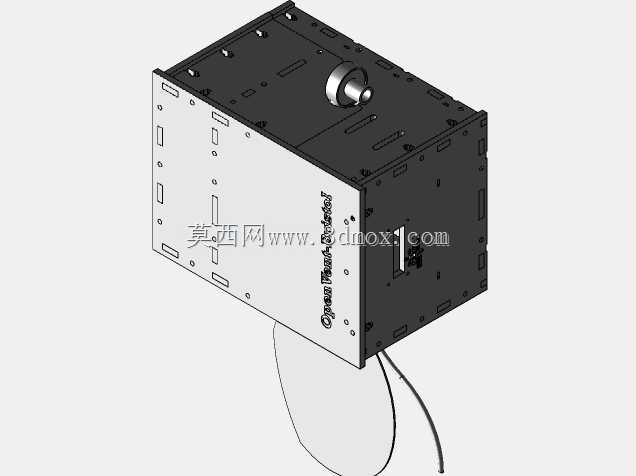

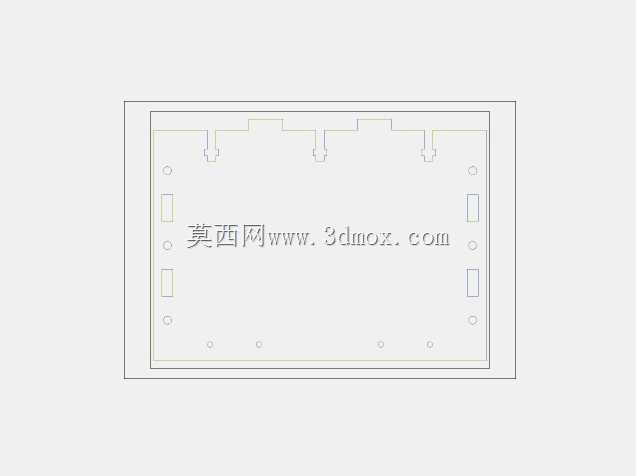

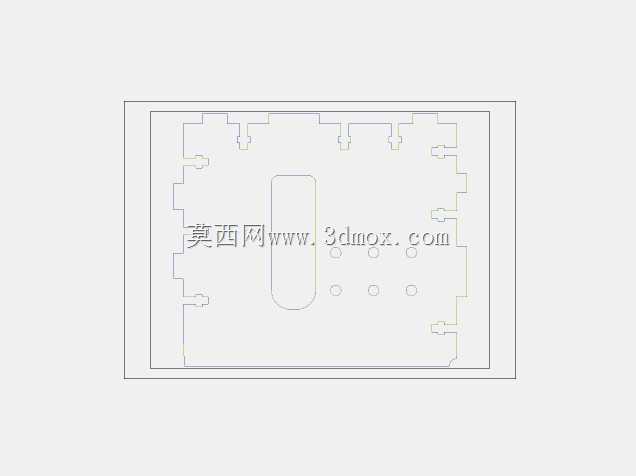

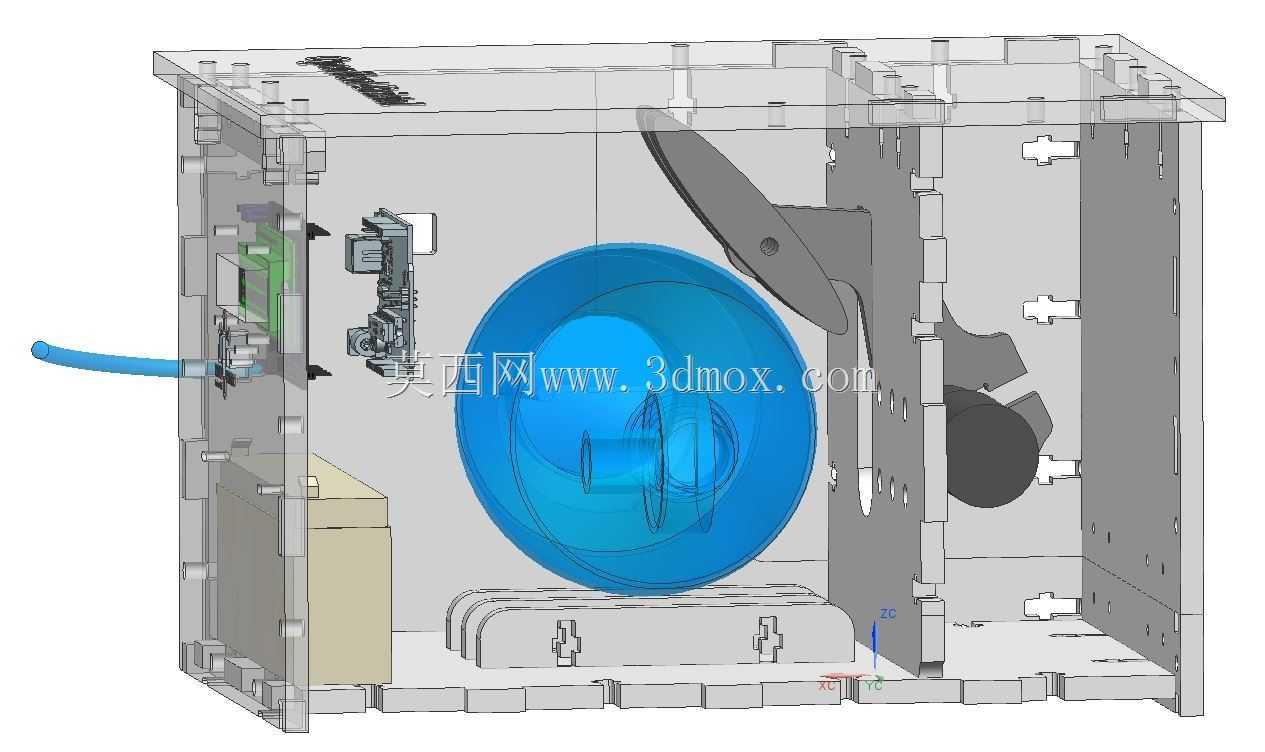

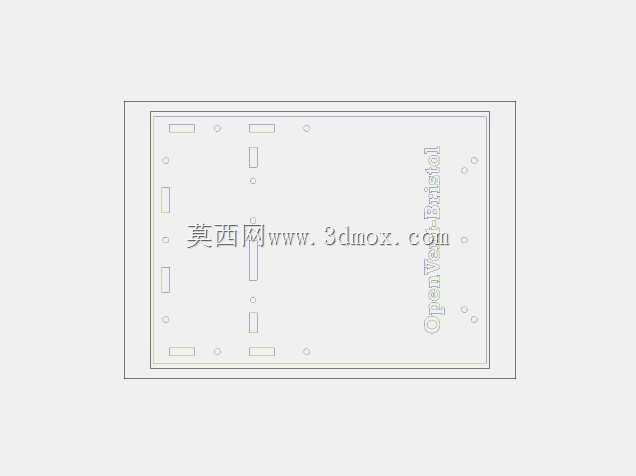

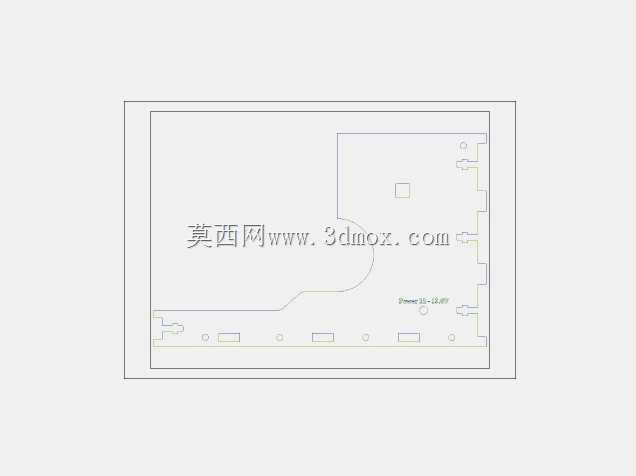

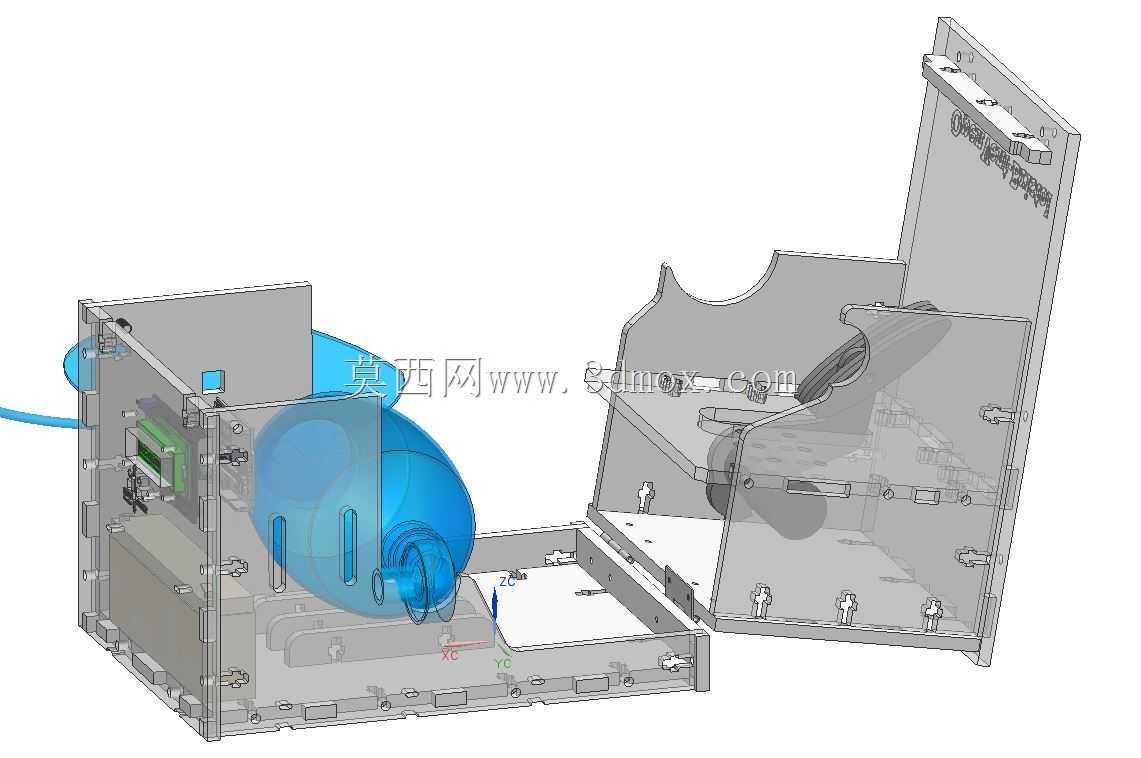

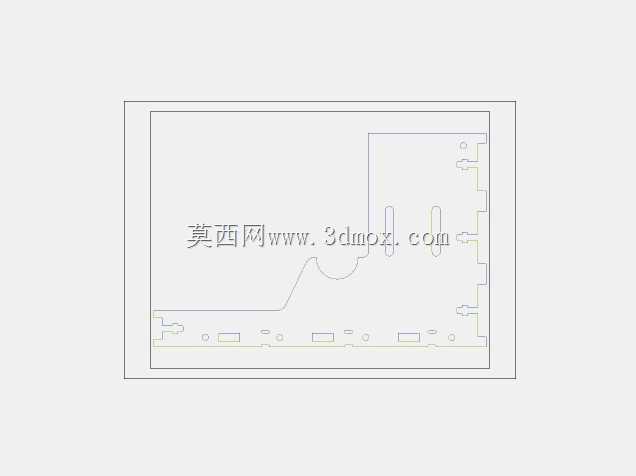

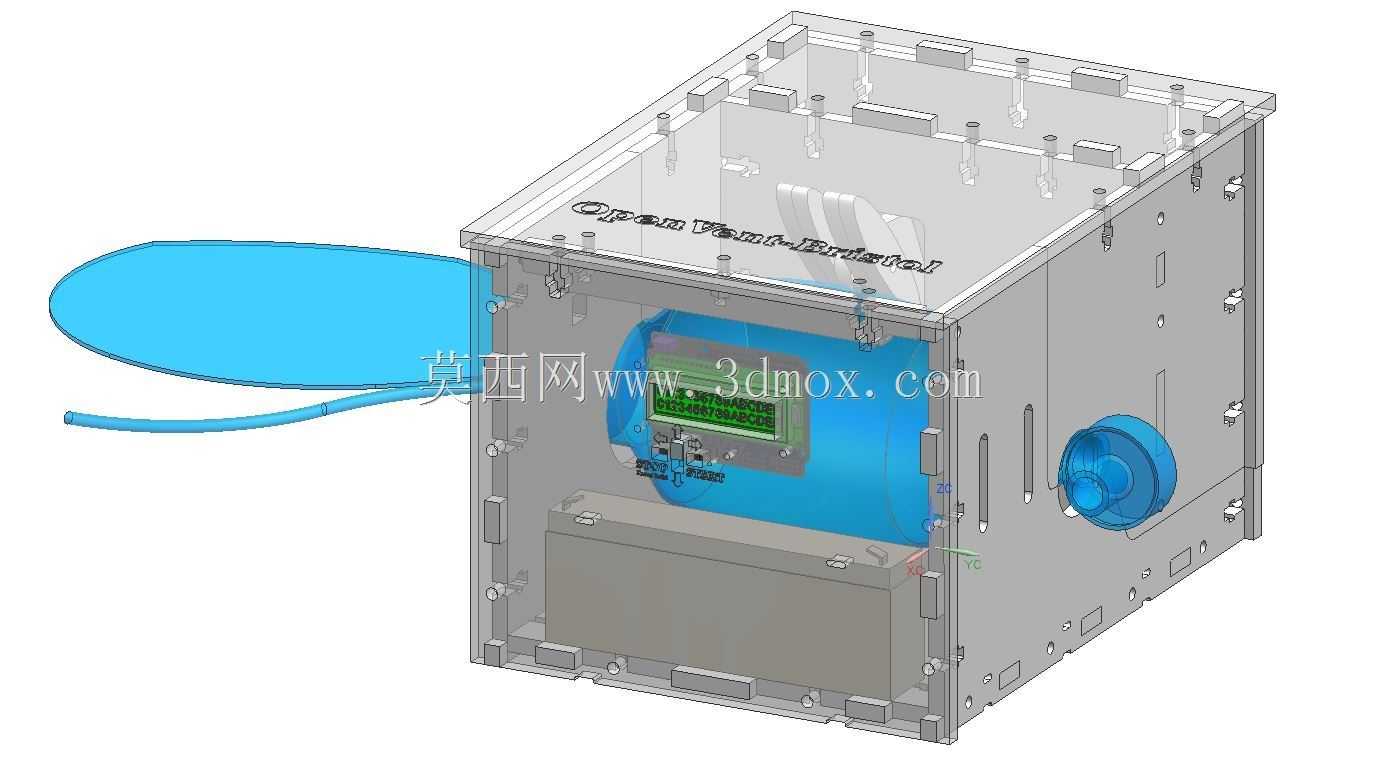

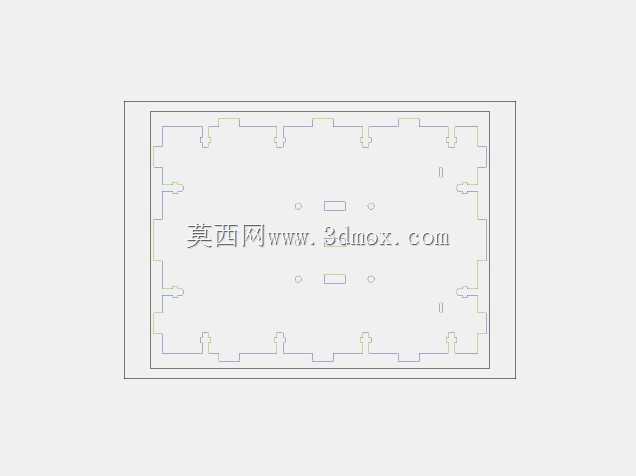

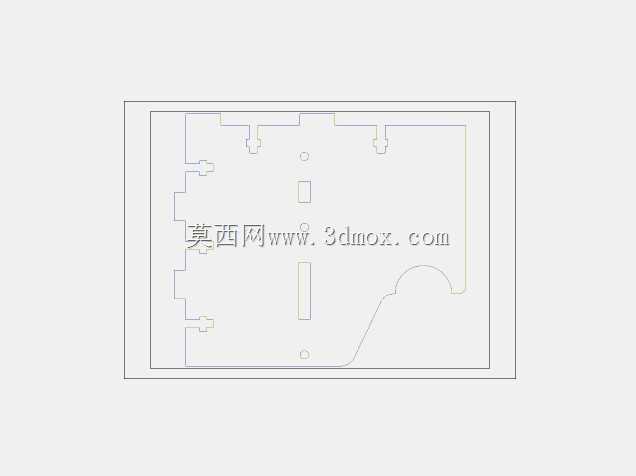

这套呼吸辅助装置的设计初衷，是面向公共卫生事件暴发时常规医疗设备产能不足的极端场景，依托易获取的加工条件快速搭建可投入使用的通气支持设备，填补基层医疗点、临时隔离点的急救设备缺口，无需依赖高精度工业加工产线即可完成组装落地。从结构设计逻辑来看，整机采用箱式集成布局，所有非动力部件均选用8mm厚度亚克力板材作为基材，适配主流中密度纤维板激光切割设备的加工参数，板材切割后可直接通过榫卯卡扣结构完成主体框架拼接，减少紧固件使用量，降低现场装配的工具依赖。动力部分单独预留安装舱位，适配6mm低碳钢材质的抱箍式电机安装结构，设计时特意将电机装配位设置为横向布局，匹配常规低压直流电机的安装尺寸，避免定制特殊规格动力部件带来的供应链压力。气路部分集成了BVM人工呼吸球囊的安装位，将手动捏合的通气动作转换为电机驱动的节律性挤压，通过正面嵌入的小型显示屏可实时调整通气频率、挤压幅度参数，匹配不同患者的通气支持需求，侧面预留的气路接口可直接对接标准呼吸管路，无需额外定制转接头。整机外形控制在桌面级设备尺寸范围内，主体框架为规整立方体结构，安装时仅需预留侧面气路接头、后部电源接口的操作空间，无需额外固定基座，放置在平整台面即可投入使用，框架上预留的多组安装孔位可根据实际使用需求加装过滤组件、湿化装置等扩展配件。设计时充分考虑了应急场景下的维护便利性，所有板材部件均为平面切割件，损坏后可快速重新切割替换，内部气路、电路均采用明装布局，无需拆解整体框架即可完成故障部件更换，适配临时医疗点缺乏专业维修人员的使用条件。
