新冠应急快速制造简易呼吸机结构设计

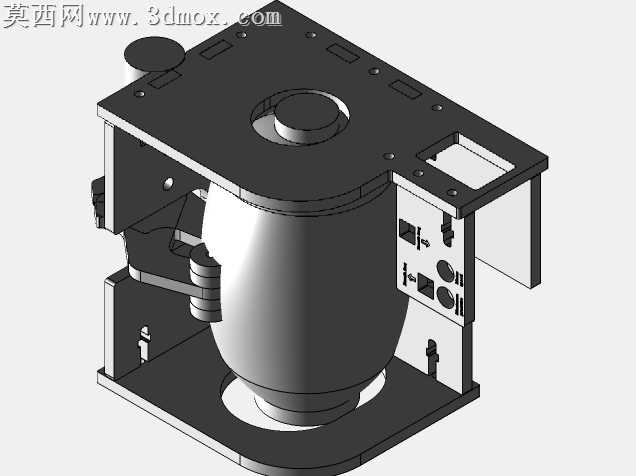

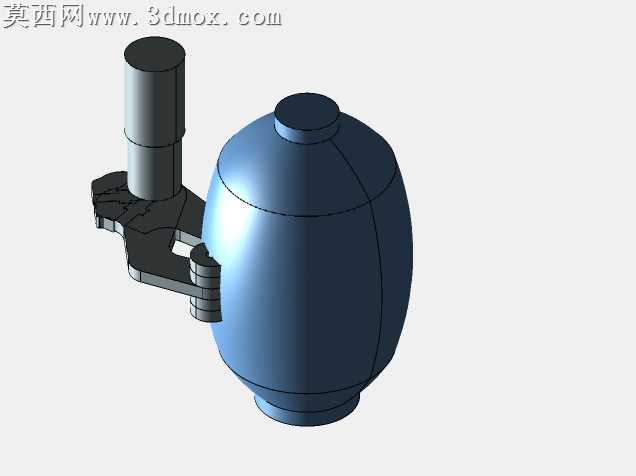

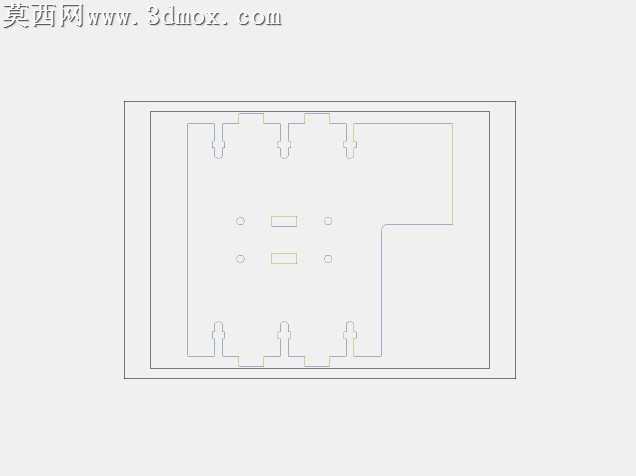

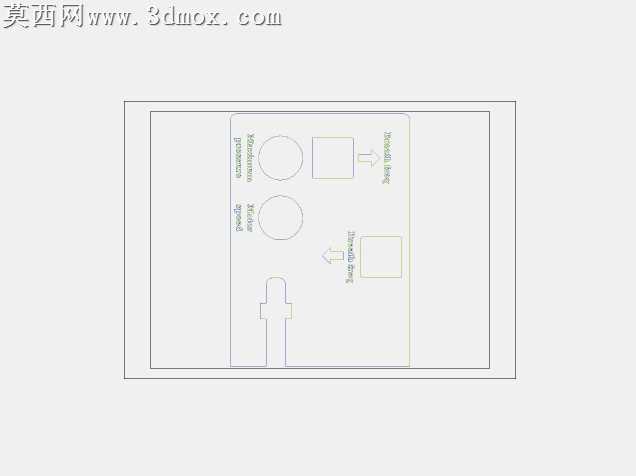

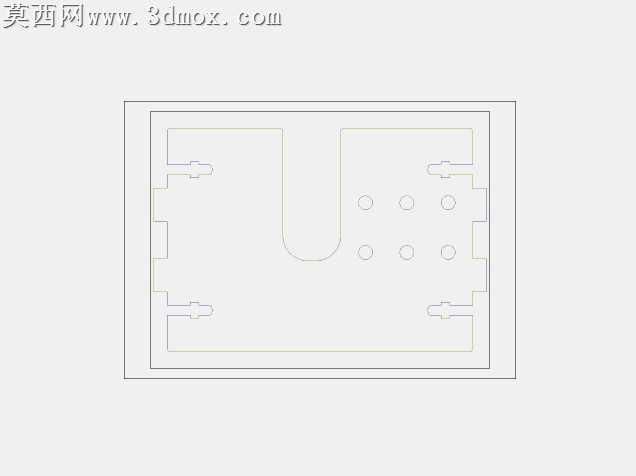

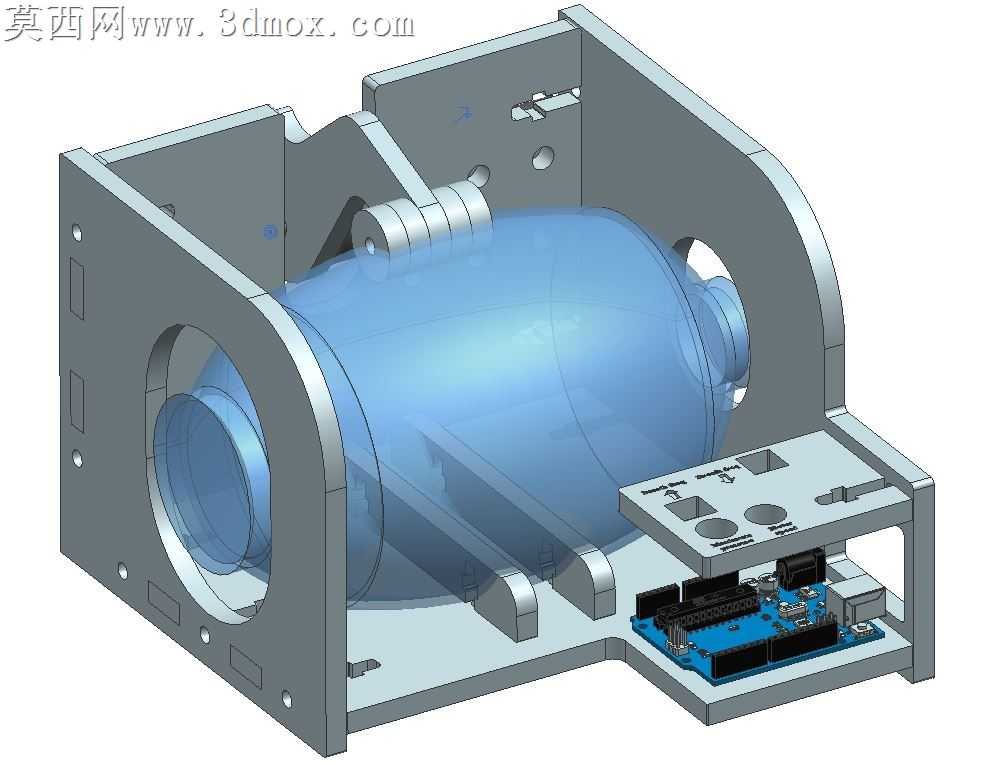

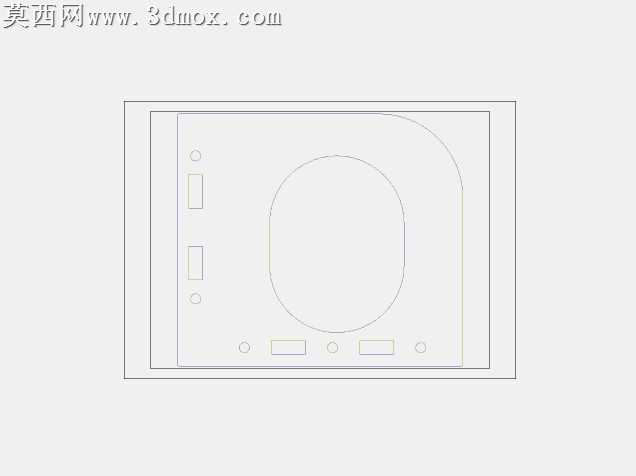

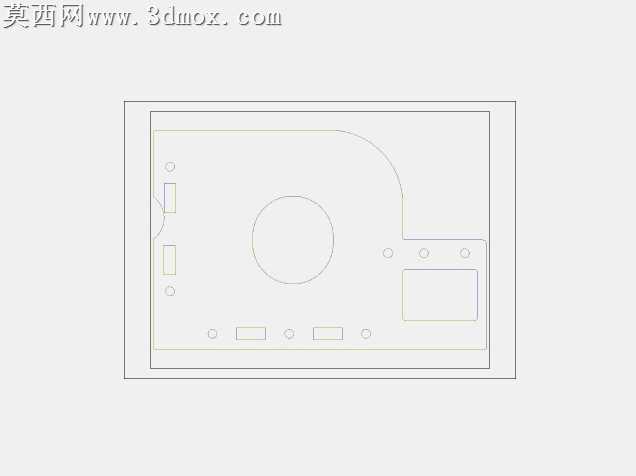

本作品为面向COVID-19疫情应急场景设计的快速制造简易呼吸机三维模型，整体采用适配快速加工的模块化结构设计，在三维建模过程中优先选用规则几何特征，减少复杂曲面造型，以适配激光切割、简易数控加工的快速生产需求，无需高精度工业级加工设备即可完成零部件制备。模型主体框架采用对称式笼型承载结构，建模时对框架板材的安装孔位、定位卡槽做了参数化约束，所有安装孔位同轴度公差、卡槽配合间隙均按照快速加工的精度阈值设定，既保证组装时的定位精度，又避免因加工误差导致装配卡滞。中部的呼吸囊腔体采用半透明磨砂材质渲染，还原人工呼吸球囊的视觉质感，腔体与框架的配合位置设计了圆弧过渡的支撑筋，建模时对支撑筋做了等壁厚处理，避免加工时出现材料应力集中问题，同时支撑筋的弧度完全贴合球囊外轮廓，保证挤压通气时球囊受力均匀，不会出现局部过度形变影响通气量。模型侧部集成了控制电路安装位，建模时预留了主控板的固定螺柱、走线槽与接口避让空间，电路安装位与球囊挤压机构做了物理分隔，避免机械运动干扰电路运行。挤压驱动部分的传动结构做了简化设计，采用直连式传动路径减少传动环节，降低装配难度与故障概率，所有传动部件的配合面均做了间隙优化，无需精密轴承即可实现顺畅运转。设计过程中充分考虑应急制造的材料适配性，框架结构可采用8mm亚克力激光切割成型，电机安装部件可采用3mm铝板数控切割加工，所有板材类零件均排版优化，减少材料浪费，三维装配模型完整还原了所有零件的装配关系，包含总装体与各分部件的装配约束，可直接导出加工图纸用于快速生产，渲染阶段采用工业级白模加半透明部件的材质搭配，清晰区分结构件、功能件与电路部件，直观展示设备的整体布局与工作逻辑，整体设计完全围绕快速量产、简易组装、可靠运行的应急需求展开，在满足基础通气功能的前提下最大化降低制造门槛与生产周期。
