适配智能门锁的UPS不间断供电装置结构设计

　　在民用智能安防设备的实际运维场景中，电池供电类智能设备的断电宕机问题一直是影响使用体验的核心痛点，尤其是入户智能门锁这类涉及通行权限管控的设备，一旦遭遇电池耗尽、外接供电中断等突发状况，极易引发用户被锁门外、安防功能失效等问题，这套适配电池供电智能设备的UPS供电结构，正是针对这类场景开发的配套供电解决方案。从实际落地的使用场景来看，该装置可直接对接耶鲁conexis系列智能门锁这类采用内置电池供电的门禁设备，无需对原有门锁的内部电路进行大规模改造，仅通过外接接驳的方式即可实现供电冗余备份，当门锁内置电池电量充足时，装置处于待机旁路状态，不会额外消耗门锁自身的电池电量，也不会干扰门锁原有电路的正常运行逻辑；

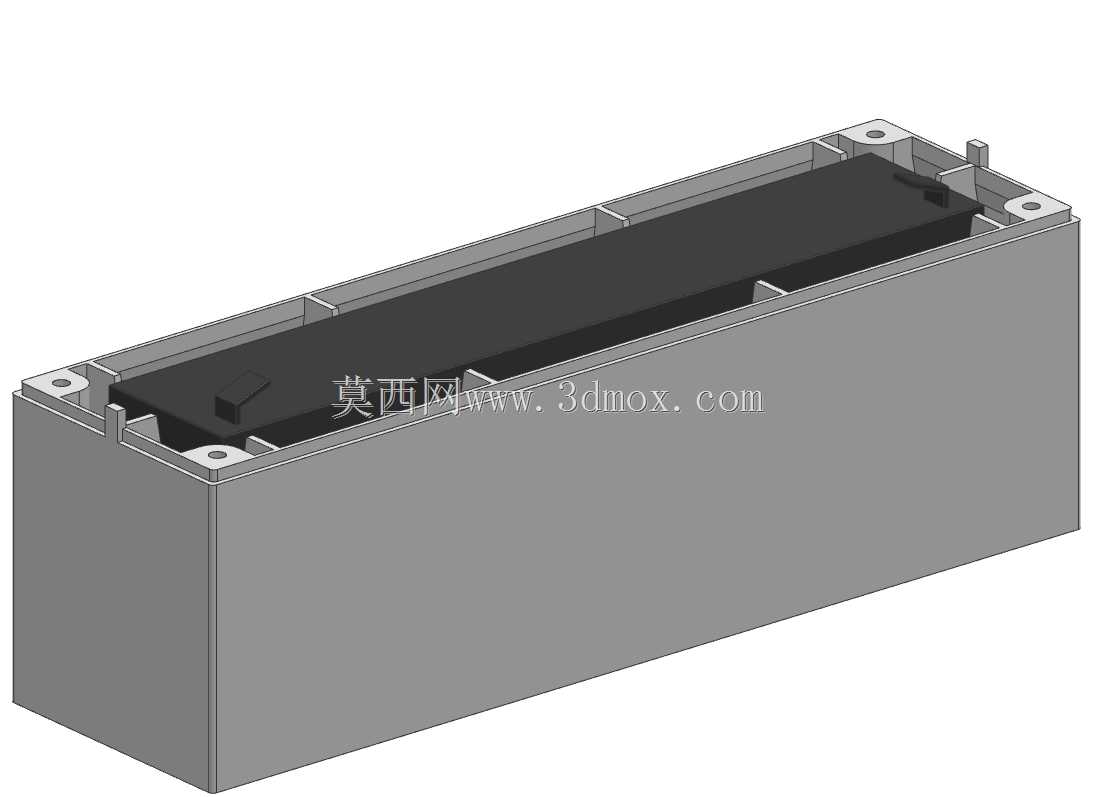

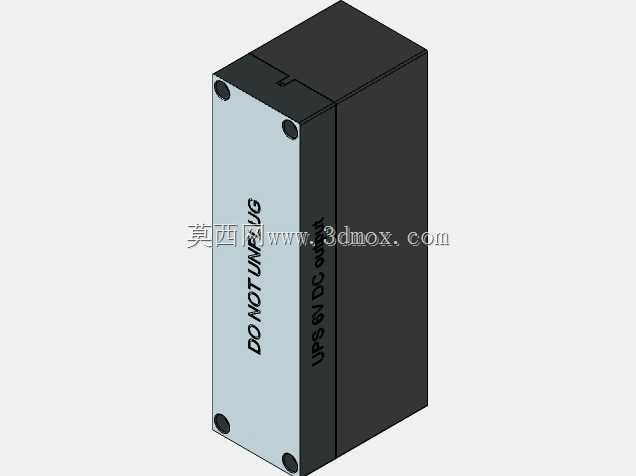

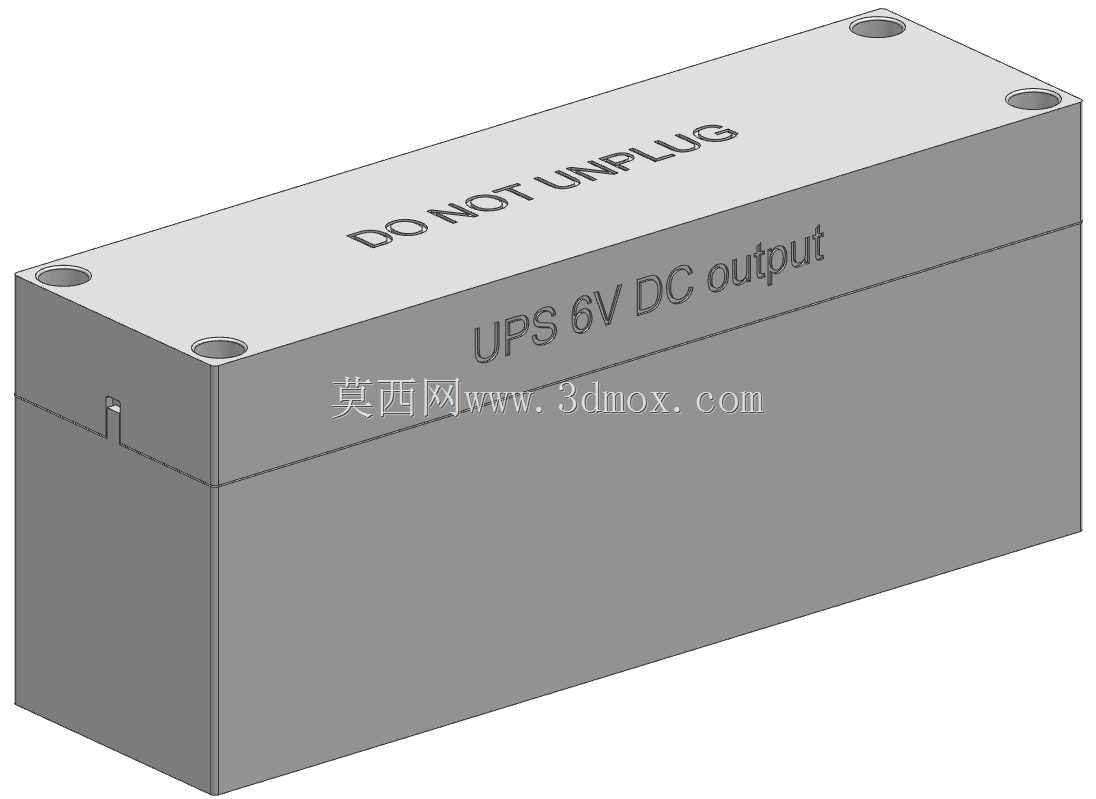

　　当检测到内置电池电压跌落至阈值以下，或是外接供电出现中断时，装置可在毫秒级时间内完成供电回路切换，由内置的储能单元为门锁持续供电，保障门锁的指纹识别、密码验证、锁舌驱动、联网上报等核心功能正常运行，避免突发断电导致的通行故障。从结构设计思路来看，整套装置采用模块化的分层布局思路，核心的储能电芯单元、电压检测模块、回路切换模块、输出适配接口分别布置在独立的腔体内，各模块之间通过插接式端子实现电气连接，既方便后期的维护更换，也能避免不同功能模块之间的电磁干扰，影响电压检测的精度。考虑到智能门锁的安装位置多为入户门门板内侧，安装空间相对局促，装置的外壳采用扁平化的长方体造型，整体厚度控制在20mm以内，可直接贴合门板表面安装，

　　或是嵌入门板与门框之间的预留缝隙内，不会额外占用过多的通行空间，也不会与门体的开合运动产生干涉。装置的输出接口采用与目标门锁供电接口完全匹配的定制化接插件，接线引脚的定义与门锁原有供电回路完全一致，安装时仅需将原有电池仓的输出端子对接至装置的输入端口，再将装置的输出端口接入门锁的供电输入端口即可完成接驳，无需额外焊接改线，普通用户参照安装指引即可完成部署，大幅降低了现场安装的技术门槛。在功能特性层面，装置内置的电压检测模块可实时采集门锁内置电池的端电压数据，结合预设的电压阈值判断电池剩余容量，当剩余容量低于10%时，装置会提前进入预启动状态，确保切换过程中不会出现供电中断的空窗期；回路切换模块采用固态电子开关设计，相较于传统的机械继电器切换结构，不存在触点氧化、接触不良、切换延迟高的问题，可实现无间断的供电切换，门锁在切换过程中不会出现重启、功能复位等状况，用户完全感知不到供电回路的变化。储能单元选用高能量密度的锂聚合物电芯，在有限的壳体空间内可储存足够的电量，按照智能门锁日常待机功耗50uA、单次开锁动作功耗200mA的典型工况计算，满电状态下的储能单元可支持门锁连续待机30天以上，或是完成不少于200次的开锁动作，足够支撑用户在发现门锁低电量提醒后，预留充足的时间更换内置电池，完全覆盖日常使用中的应急供电需求。考虑到不同型号的电池供电智能设备存在供电电压差异，装置的输出端配备了可微调的电压校准电路，

　　可根据对接设备的额定供电电压调整输出参数，除了适配12V供电的智能门锁之外，也可通过更换适配接头、调整输出电压的方式，对接其他采用5V、9V电池供电的小型智能设备，具备一定的通用适配能力。在安装边界的设计上，装置的外壳预留了多个标准化的安装孔位，既支持采用3M背胶的方式粘贴固定在门板、墙面等平整表面，也支持采用自攻螺丝的方式进行刚性固定，可适配不同的安装基面条件；装置的所有外接走线都采用隐藏式的走线槽设计，安装完成后线缆可顺着门板与门框的缝隙布置，不会出现线缆外露杂乱的问题，也不会因为门体反复开合导致线缆被挤压磨损。从结构可靠性的角度出发，整套装置的外壳采用阻燃ABS材质注塑成型，可满足民用电子设备的阻燃等级要求，即使内部电路出现异常发热状况，也不会引发明火风险；壳体的拼接处采用卡扣加超声焊接的密封结构，可达到IP42的防护等级，能够阻挡日常使用中的灰尘侵入、少量泼水溅洒，适配入户门口这类温湿度存在一定波动的安装环境。在电路保护层面，装置内置了过充保护、过放保护、输出过流保护、输出短路保护等多重保护机制，当输出端出现短路、过流等异常状况时，可自动切断输出回路，避免损坏对接的智能设备，也能防止储能电芯因为异常工况出现损坏，提升整套装置的使用安全性。
