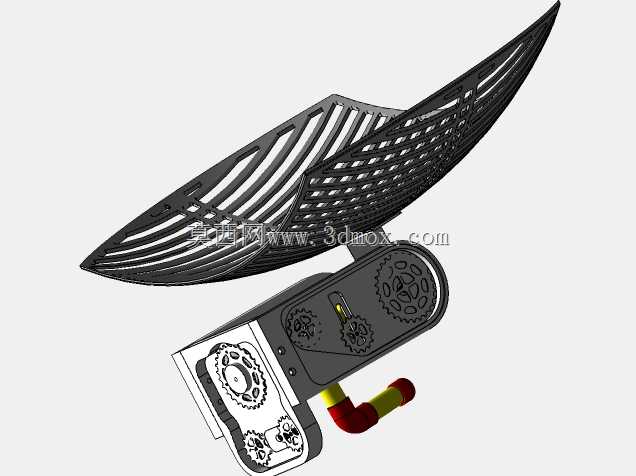

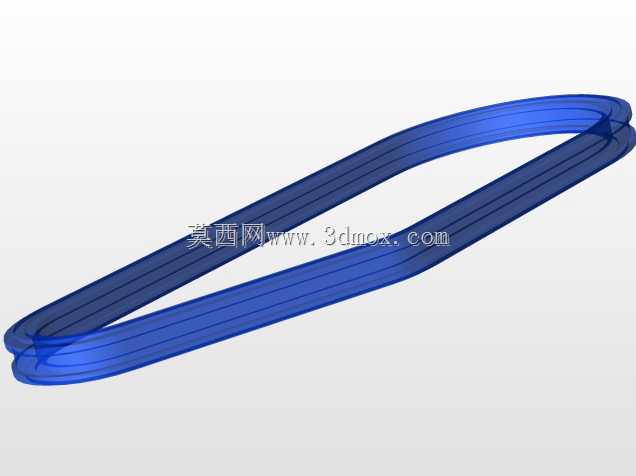

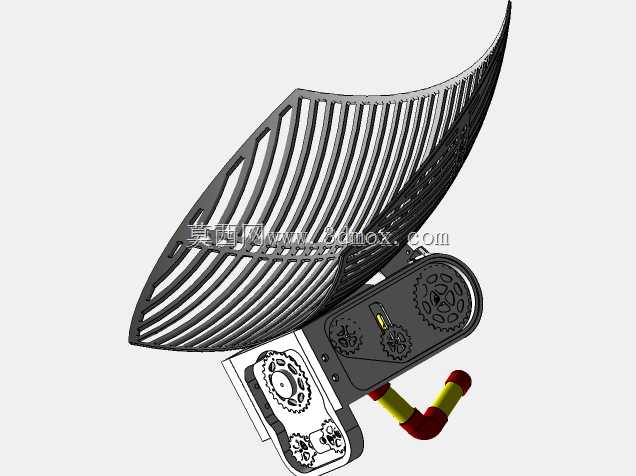

带传动调节机构的栅面天线跟踪装置

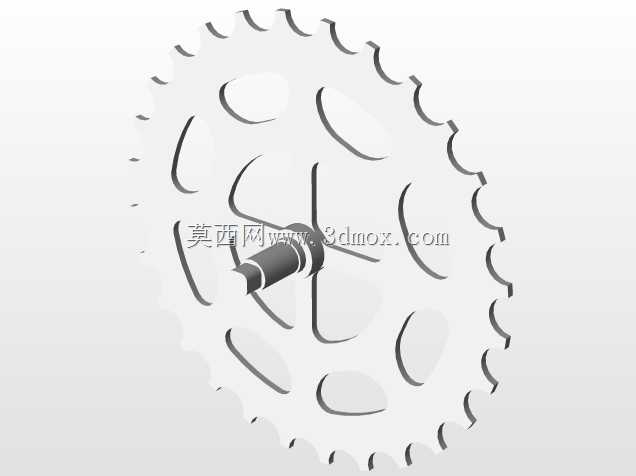

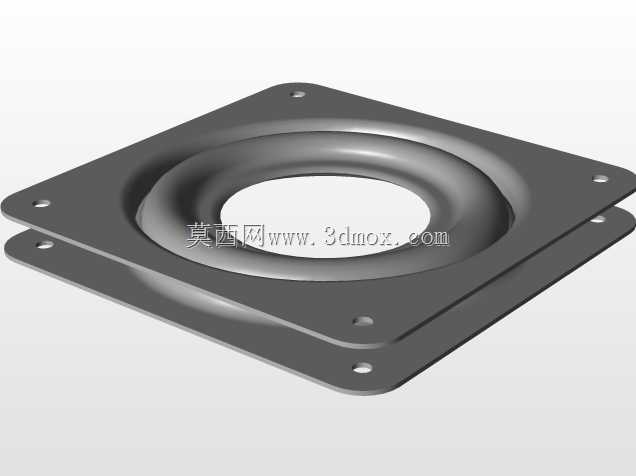

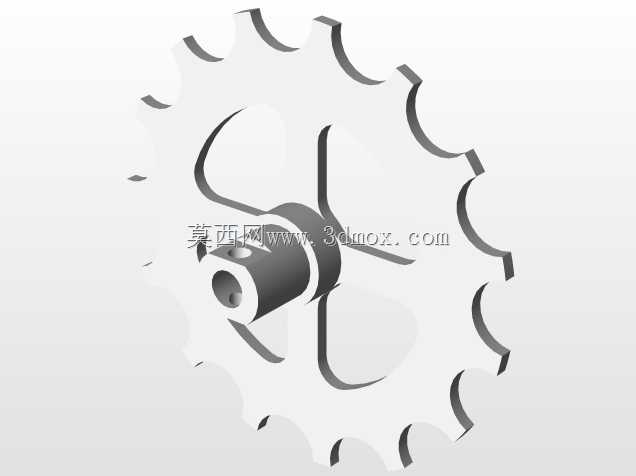

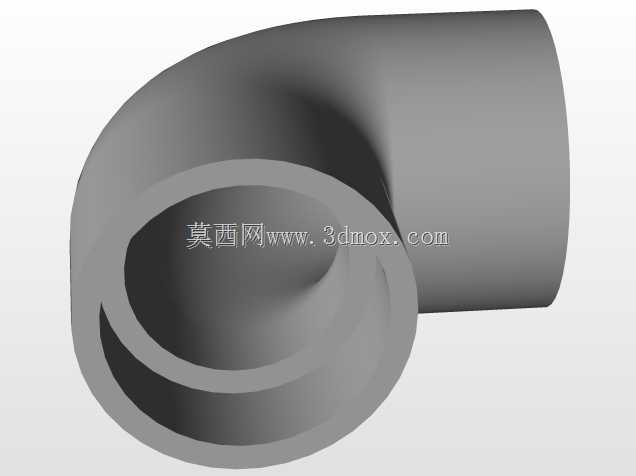

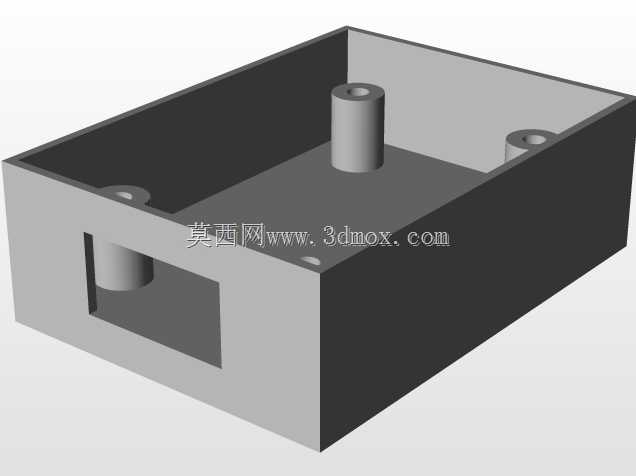

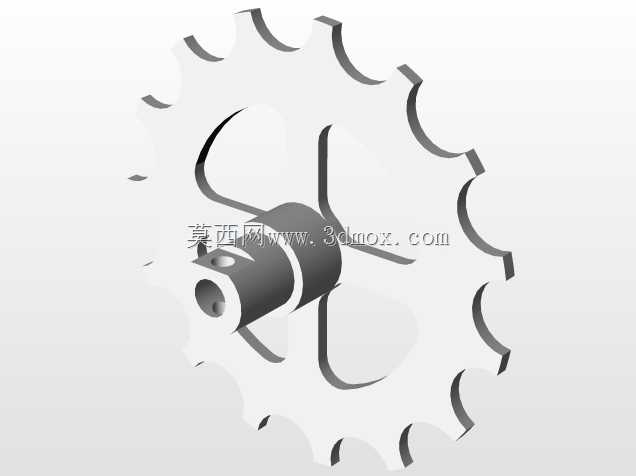

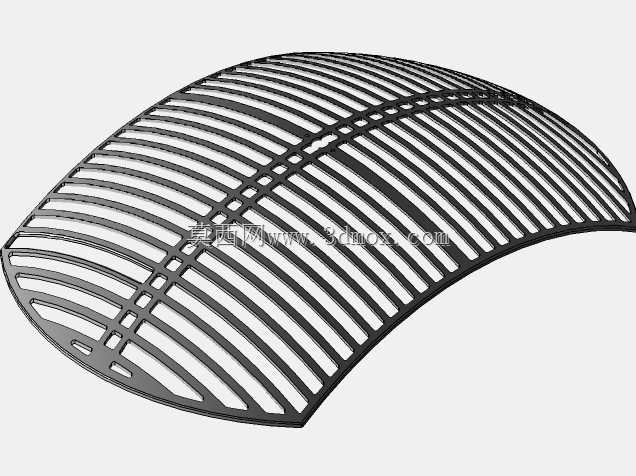

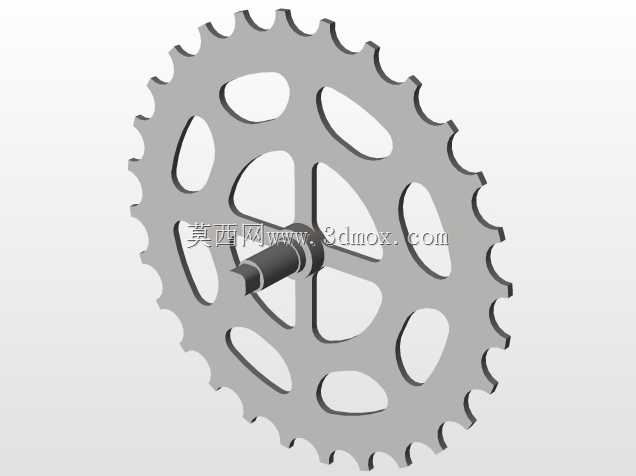

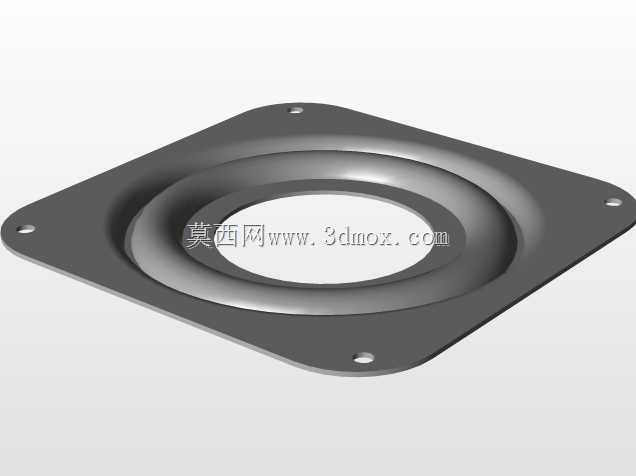

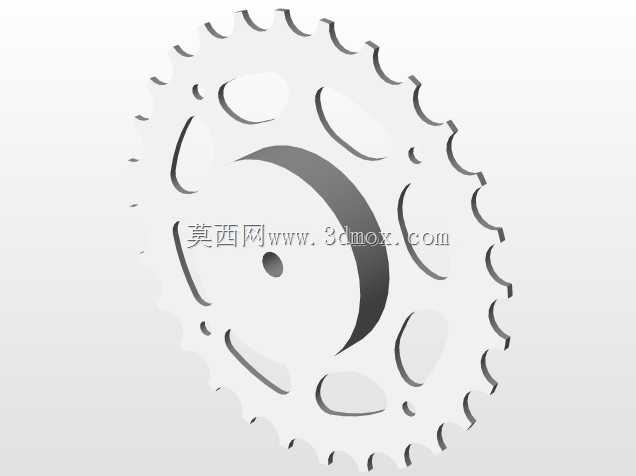

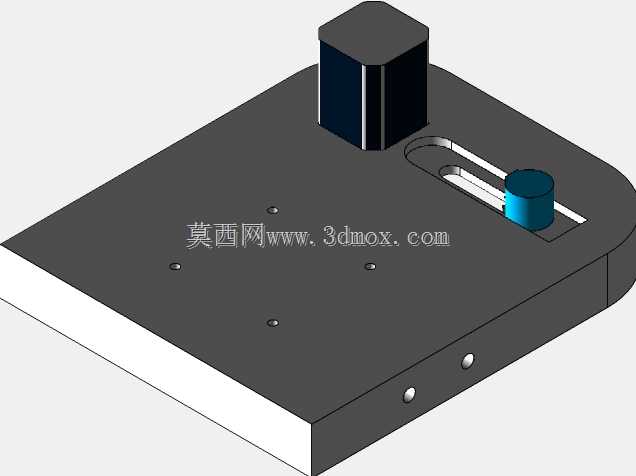

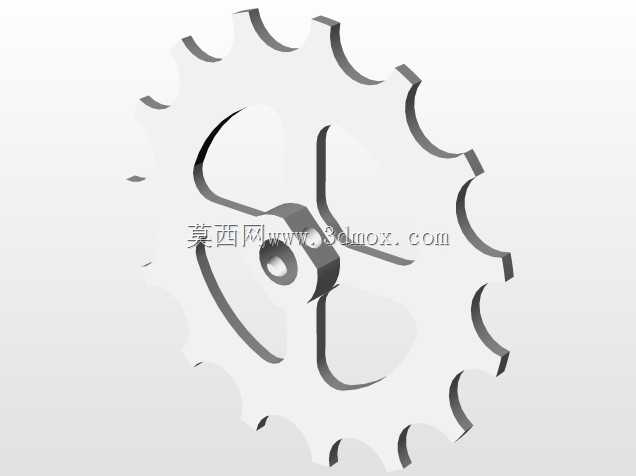

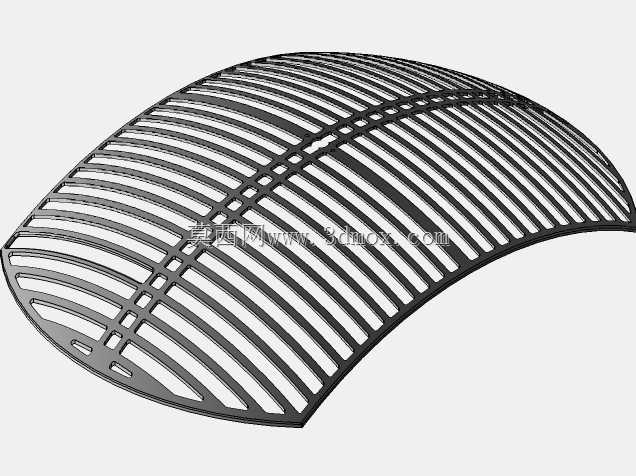

该天线跟踪装置主要应用于野外应急通信、偏远区域信号补点、小型卫星地面接收、近距遥测信号捕获等场景，能够在复杂地形与多变气象条件下，持续对准信号发射源，保障通信链路的稳定连通，解决固定朝向天线易受信号源位移、地形遮挡影响导致的通信中断问题。设备核心用途是通过双轴调节机构驱动栅格式反射天线，实时修正天线指向偏差，始终让反射面的法线方向对准目标信号源，最大化接收信号的增益强度，降低信号传输过程中的衰减损耗，适配弱信号区域的稳定通信需求。在功能特性上，该装置采用栅格式镂空反射面设计，相比实心反射面可大幅降低风阻，减少强风环境下的结构载荷，避免大风天气下天线出现形变、移位问题，同时镂空结构可减轻整体自重，降低安装基座的承重要求；调节端采用多级齿轮传动结构，搭配手动调节手柄，可分别实现天线方位角的水平回转与俯仰角的上下摆动，传动结构自带阻尼锁止特性，调节到位后可自动保持姿态，无需额外锁止部件即可避免天线受外力出现偏移，调节过程传动平顺无卡滞，角度微调精度可满足常规通信对准的需求。设计思路上，整体采用模块化布局，将反射面支撑、传动调节、握持操作三个功能单元做分层整合，反射面通过背部的加强筋框架保证整体结构刚度，避免栅条长期使用出现形变；传动腔体采用封闭盒式结构，可阻挡户外沙尘、雨水侵入齿轮啮合区域，延长传动部件的使用寿命；操作手柄采用弯管包覆防滑结构，操作人员单手握持即可完成角度调节操作，适配单人快速架设、快速对准的使用需求。安装边界方面，该装置整体结构紧凑，反射面采用弧形曲面成型，水平方向最大回转半径不超过反射面的横向跨度，俯仰调节时反射面最低点距离安装基座预留有足够安全间隙，不会在调节过程中与安装基座、周边固定部件发生干涉；底部预留有标准安装接口，可适配通用三脚架、固定立杆等多种安装载体，无需额外定制转接件即可完成快速部署，整体重量控制在单人可搬运、可操作的范围内，适合无重型辅助设备的野外作业场景使用。
