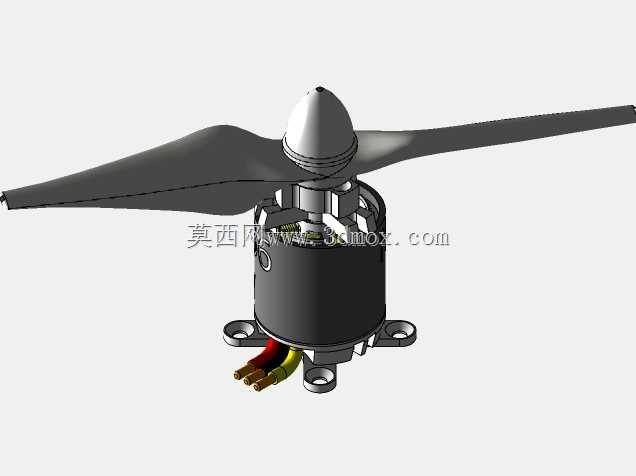

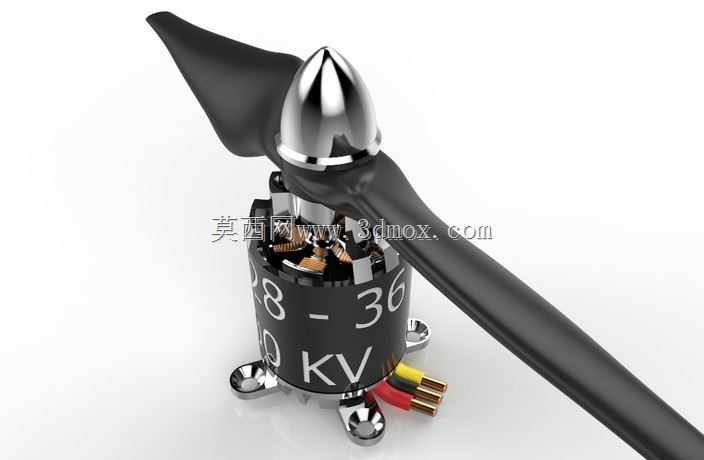

航模外转子无刷动力组带螺旋桨结构

　　这套动力组件主要面向小型固定翼航模、多旋翼无人机的动力输出场景，是航模飞行动力系统的核心执行单元，直接决定飞行器的推力输出、续航表现与飞行稳定性。从实际使用场景来看，这类外转子结构的无刷动力组，常被应用在1.2-2kg起飞重量的固定翼航模、轴距350-450mm的多旋翼航拍无人机上，也可作为小型电动滑翔机、FPV穿越机的备选动力方案，适配3-4S锂聚合物电池的供电区间，能够在高转速工况下持续输出稳定推力。

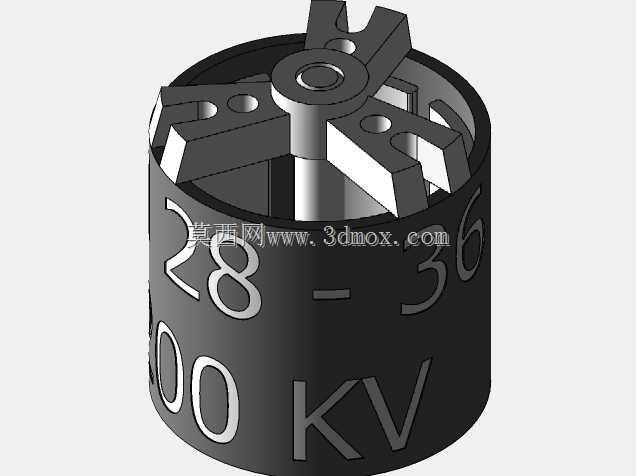

　　从功能特性来看，外转子结构的设计让电机定子被包裹在转子外壳内部，转子直接与螺旋桨安装座连接，省去了传统内转子电机的减速齿轮结构，传动效率更高，运转过程中的机械损耗更低，同时转子外壳随磁钢同步旋转，转动惯量更大，能够带动大尺寸螺旋桨维持稳定转速，在低转速区间就能输出足够扭矩，适配航模低速大推力的飞行需求。配套的螺旋桨采用两叶设计，桨叶翼型经过气动优化，桨根到桨尖的弦长渐变过渡，能够在旋转过程中均匀切割气流，减少翼尖涡流带来的推力损失，桨尖做了流线收窄处理，降低高速旋转时的气动噪音。前端的整流头采用流线型子弹头设计，表面做了高光抛光处理，能够引导来流平滑过渡到桨叶根部，减少电机安装座位置的乱流阻力，同时整流头通过中心锁紧结构与电机轴固定，高速旋转时不会出现松脱偏移，保证动平衡精度。

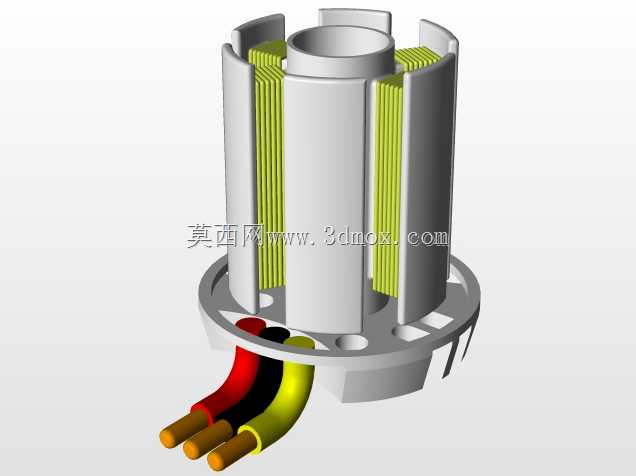

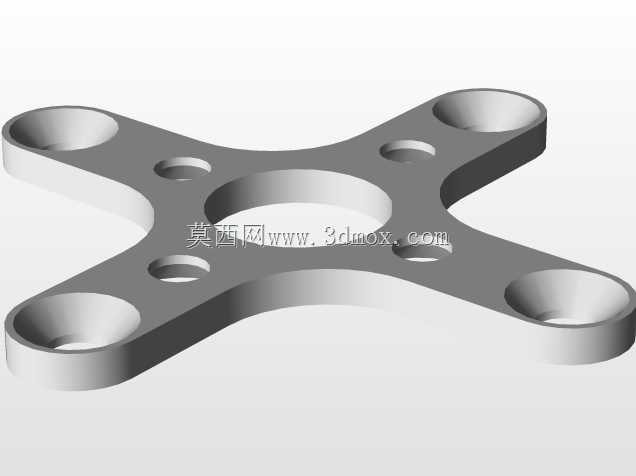

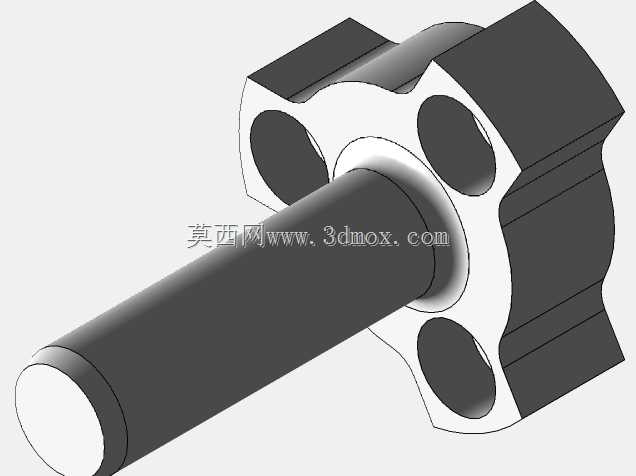

　　从设计思路来看，电机本体采用12槽14极的槽极配比，是航模外转子无刷电机的经典成熟方案，能够兼顾扭矩输出与转速响应，定子铁芯采用高导磁硅钢片叠压而成，叠片间隙控制在合理区间，减少高频运转时的铁损，绕组采用多股漆包线并绕的方式，降低集肤效应带来的铜损，提升电机的过载能力。电机底部的安装座采用十字型凸台结构，预留了四个标准安装孔位，孔位间距符合航模动力安装的通用尺寸规范，能够直接适配多数航模机身、机臂的安装位，不需要额外制作转接件。三根动力出线采用不同颜色的绝缘层做相位区分，方便使用者对接电调时判断相序，出线位置做了防拉扯加固处理，避免装机过程中线缆被扯断导致绕组损坏。电机轴采用高强度不锈钢材质，表面做了硬化处理，能够承受螺旋桨旋转时的径向拉力与轴向震动，长时间使用不会出现轴弯曲变形的问题。

　　从安装边界与尺寸参数来看，电机定子外径为28mm，定子叠厚36mm，对应行业内常规的2836电机尺寸规格，电机本体总长度不含输出轴为32mm，输出轴直径为4mm，伸出安装座的长度为12mm，能够适配孔径4mm的标准航模螺旋桨。螺旋桨的适配直径区间为9-12英寸，螺距范围4.5-6英寸，安装时需要保证螺旋桨的动平衡精度，桨夹与电机轴的配合间隙控制在0.02mm以内，避免高速旋转时出现震动导致电机轴承过早磨损。安装座的四个固定孔采用M3螺纹规格，孔位中心距为19mm，安装时螺丝拧入电机底座的深度不超过3mm，避免螺丝过长顶到定子绕组造成短路。整套动力组在额定电压下的空载转速为1200KV左右，最大持续拉力能够达到1.8kg，满足多数小型航模的推重比要求。

　　在实际装机使用时，需要注意螺旋桨的旋转方向与电机转向匹配，桨叶的安装角度要保证翼型迎风面朝向飞行方向，锁紧桨夹螺丝时要采用对角拧紧的方式，避免桨夹受力不均导致螺旋桨偏摆。电机与电调的连接需要做好相位匹配，首次通电时要先进行油门行程校准，保证动力输出的线性度，同时要在电机外壳预留足够的散热空间，避免长时间满油门运转时电机过热导致磁钢退磁。这套结构的三维模型完整还原了电机的绕组排布、磁钢安装位置、螺旋桨的翼型曲面以及整流头的流线外形，结构细节完整，装配关系清晰，能够直接用于航模动力系统的装配干涉检查、飞行力学仿真，也可作为航模设计教学、动力选型参考的三维参考素材，帮助结构设计人员快速完成动力段的布局设计，减少重复建模的工作量。
