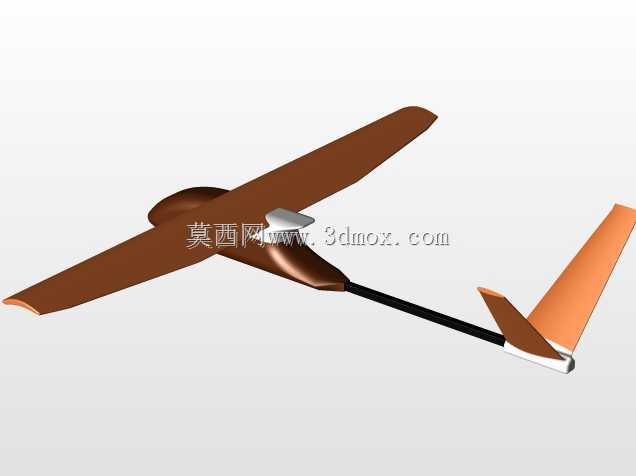

概念RC遥控飞行器平直翼面结构设计

　　这款翼面结构针对小型固定翼RC飞行器的飞行需求设计，核心定位是入门级休闲飞行与基础航模教学场景使用，区别于竞速类航模的薄型高速翼型，整体采用等截面平直翼构型，在低速飞行状态下能够提供充足的升力系数，降低新手操控时的失速风险，适配0-15m/s的常规飞行速度区间，在公园飞场、郊外开阔场地等日常飞行场景中都能稳定发挥性能。从结构功能来看，该翼面承担了飞行过程中绝大部分升力输出，同时作为机载设备的安装载体，翼身内部预留了规整的走线空间与设备安装位，可直接嵌入小型电调、接收机天线、舵机拉杆等航标准配件，无需额外做结构切削改造，翼根位置设计有与机身主体对接的定位止口，安装时可直接卡入机身翼台的对应槽位，配合两颗M2规格的紧固螺丝即可完成固定，

　　日常拆装收纳无需复杂工具，能有效减少外场飞行的准备时间。设计过程中优先平衡了结构强度与整机重量的矛盾，翼梁采用贯穿式的矩形截面承力结构，沿翼展方向全程布置，能够承受飞行过程中遇到紊流时产生的弯曲载荷，避免大机动动作下翼面出现形变震颤；翼型截面选用相对厚度12%的平凸翼型，上弧面做了平滑的曲率过渡，下弧面接近平面，这种构型在低速下升阻比表现优异，同时加工难度低，无论是采用泡沫切割、3D打印还是轻木蒙皮工艺都能快速实现原型制作，不需要复杂的成型模具。从安装边界来看，翼面整体展长控制在1200mm量级，弦长保持150mm的等宽尺寸，翼根对接面宽度为80mm，与机身翼台的匹配公差控制在±0.2mm，既保证安装时的定位精度，

　　又不会因为公差过小导致装配卡滞；翼面后缘预留了2mm宽的舵面安装铰接位，可直接粘贴合页连接副翼，舵面偏转角度范围可达到±25度，满足常规横滚操控的舵量需求，不需要额外对后缘做切削修整。实际使用场景中，这款翼面可适配起飞重量在800g-1200g区间的固定翼航模，搭配2204规格外转子无刷电机、30A电调与9g规格舵机即可完成整机动力配置，在3S 1300mAh锂电池供电下，续航时间可达到15-20分钟，足够完成日常起降、平飞、基础特技动作的飞行需求。结构细节上，翼尖位置做了小角度的切角处理，能够减少翼尖涡流带来的诱导阻力，提升飞行过程中的航向稳定性，避免低速飞行时出现翼尖失速的问题；翼面表面做了平整化处理，

　　后期蒙皮或者贴附装饰膜时不会出现凹凸不平的情况，能有效降低飞行过程中的表面摩擦阻力。针对外场飞行可能遇到的轻微碰撞场景，翼梁位置的材料厚度做了针对性加强，在翼展1/3位置也就是日常最容易发生碰撞触地的区域，承力结构厚度比其他区域增加20%，轻微擦碰时不会出现翼面断裂的情况，小幅度形变也能快速回弹，降低日常飞行的维护成本。不同于竞速航模追求极致轻量化的设计思路，这款翼面在设计时预留了充足的改装冗余，用户可根据自身飞行需求，在翼面内部加装GPS模块、小型图传摄像头、夜航LED灯组等拓展配件，不需要对主承力结构做破坏性改造，拓展性能够覆盖入门玩家从基础飞行到轻度FPV飞行的升级需求。安装对接时，翼根位置的走线孔与机身内部的设备舱直接连通，接收机、电调的连接线可直接通过走线孔布置，不会出现线材外露增加飞行阻力的问题，同时也能避免飞行过程中线材被气流吹动干扰舵面动作。从气动特性来看，等弦长平直翼的设计让翼面各个位置的升力分布更加均匀，飞行过程中整机的配平难度更低，新手调试时只需要调整机翼安装角到2度左右，即可获得稳定的平飞姿态，不需要反复调整重心位置与舵面中立点，大幅降低航模的组装调试门槛，适合航模入门爱好者作为第一架固定翼机型的翼面结构使用。
