松下4K视频投影仪整机结构设计方案

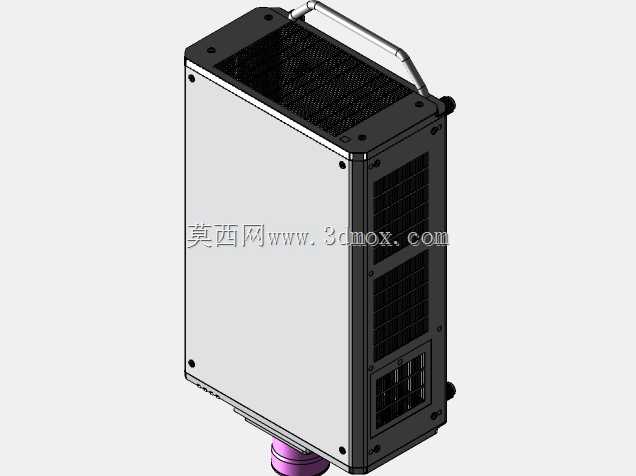

这款3DLP架构的4K视频投影仪，主要面向大型会议室、阶梯报告厅、高端家庭影院、户外露天放映、专业展厅展陈等多场景的高清影像投放需求，能够在大尺寸幕布甚至浅色墙面上投射出高亮度、高色准的动态影像，满足商务演示、影视播放、展会信息展示等不同场景的使用要求。设备整体采用方正的立式壳体布局，外壳边缘做了小弧度的圆角过渡处理，既避免了尖锐边角带来的磕碰风险，也让整机外观更显精致协调。从结构设计来看，整机的安装固定点位均匀分布在壳体背部的四个边角位置，每个固定位都预留了标准的安装孔位，既可以搭配吊装支架实现天花板倒装，也可以放置在桌面支架上正向使用，安装边界适配市面上绝大多数通用投影支架的安装尺寸，不需要额外定制转接配件就能完成部署。设备的核心光路组件集中布置在壳体中部区域，镜头组件位于壳体正面偏下的位置，周边预留了足够的散热风道空间，能够在设备长时间高亮度运行时，通过进出风的气流循环带走内部光源与处理芯片产生的热量，避免高温堆积导致的元器件性能衰减，延长设备的连续工作时长。壳体顶部预留了操作按键与对焦调节结构的安装位，侧面则规划了信号接口、电源接口的排布区域，各个接口之间留有充足的插拔操作空间，不会出现相邻接口插头互相干涉的问题。底部设计了可调节的支撑脚结构，能够小范围调整设备的投射仰角，配合镜头的梯形校正功能，可以快速调整出方正无畸变的投射画面。整机的壳体采用轻量化的高强度材质设计，在保证结构强度、保护内部精密光学组件不受外力冲击损坏的前提下，尽可能控制整机自重，降低吊装时的支架承重负荷，也方便日常的设备搬运与位置调整。内部的结构件做了分层排布设计，将电源模块、信号处理模块、光路模块做了物理分隔，既可以避免不同模块之间的电磁干扰影响画面输出稳定性，也方便后期的设备维护与部件更换，不需要完全拆解整机就能对故障模块进行检修替换。
