多层建筑电梯井道立体结构设计模型

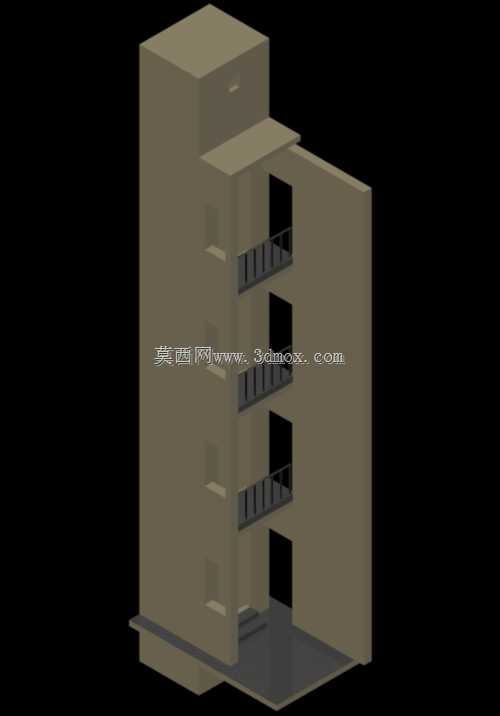

该模型还原了民用多层建筑中电梯竖井的完整土建结构形态，主要应用于建筑方案前期的空间校验、电梯安装前的土建配合核验、建筑机电排布的碰撞检查场景，能够为建筑设计方、电梯安装施工方、机电管线排布团队提供直观的三维空间参照，避免传统二维图纸读图过程中出现的空间理解偏差，减少现场施工阶段的返工问题。从实际用途来看，电梯竖井是承载电梯轿厢、对重装置、导轨支架、层门组件的核心土建空间，模型完整呈现了井道的竖向贯通形态、各楼层的层门预留洞口、相邻的阳台连廊衔接结构，以及井道底部的底坑空间、顶部的机房衔接段结构，能够直观展示井道与建筑主体的连接关系。在功能特性上，模型还原了井道内壁的平整结构特征，预留了层门安装的洞口边界，明确了各楼层停靠位置的标高对应关系，同时呈现了井道外侧与建筑外廊、阳台的衔接构造，能够帮助施工人员快速确认圈梁、预埋件的布设位置，也能为电梯厂家的非标梯型定制提供准确的现场尺寸参照。设计思路上，该模型严格遵循常规住宅电梯井道的土建构造逻辑，采用等比例还原的方式搭建，首先确定井道的净空尺寸边界，保证内部空间满足电梯轿厢运行的安全间隙要求，再逐层排布层门洞口，确保洞口尺寸与所选梯型的层门规格匹配，同时结合建筑的外廊设计，还原了井道外侧的挑廊、护栏衔接结构，让整体模型既符合电梯安装的空间要求，也匹配建筑外观的整体设计逻辑。从安装边界来看，模型明确了井道的内壁净宽、净深尺寸，标注了底坑的深度预留要求、顶层的高度预留空间，同时给出了各层门洞口的宽度、高度参数，以及洞口侧边到井道内壁的距离，能够直接用于电梯安装前的土建勘测校验，确认现场施工尺寸是否满足电梯安装的硬性要求，避免因土建尺寸偏差导致的电梯部件无法安装、运行间隙不足等安全隐患。
