教学实训车间生产设备平面布局设计方案

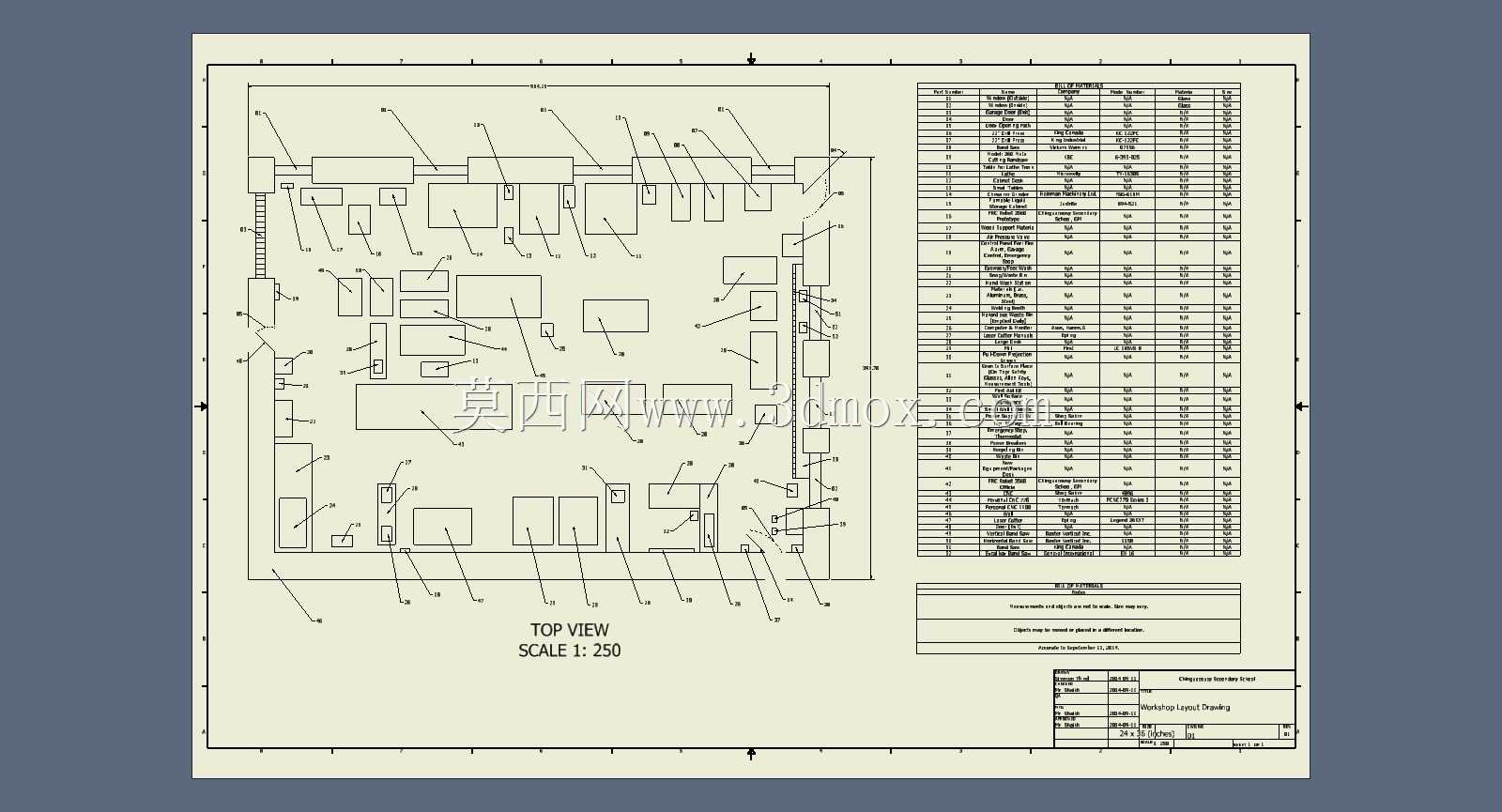

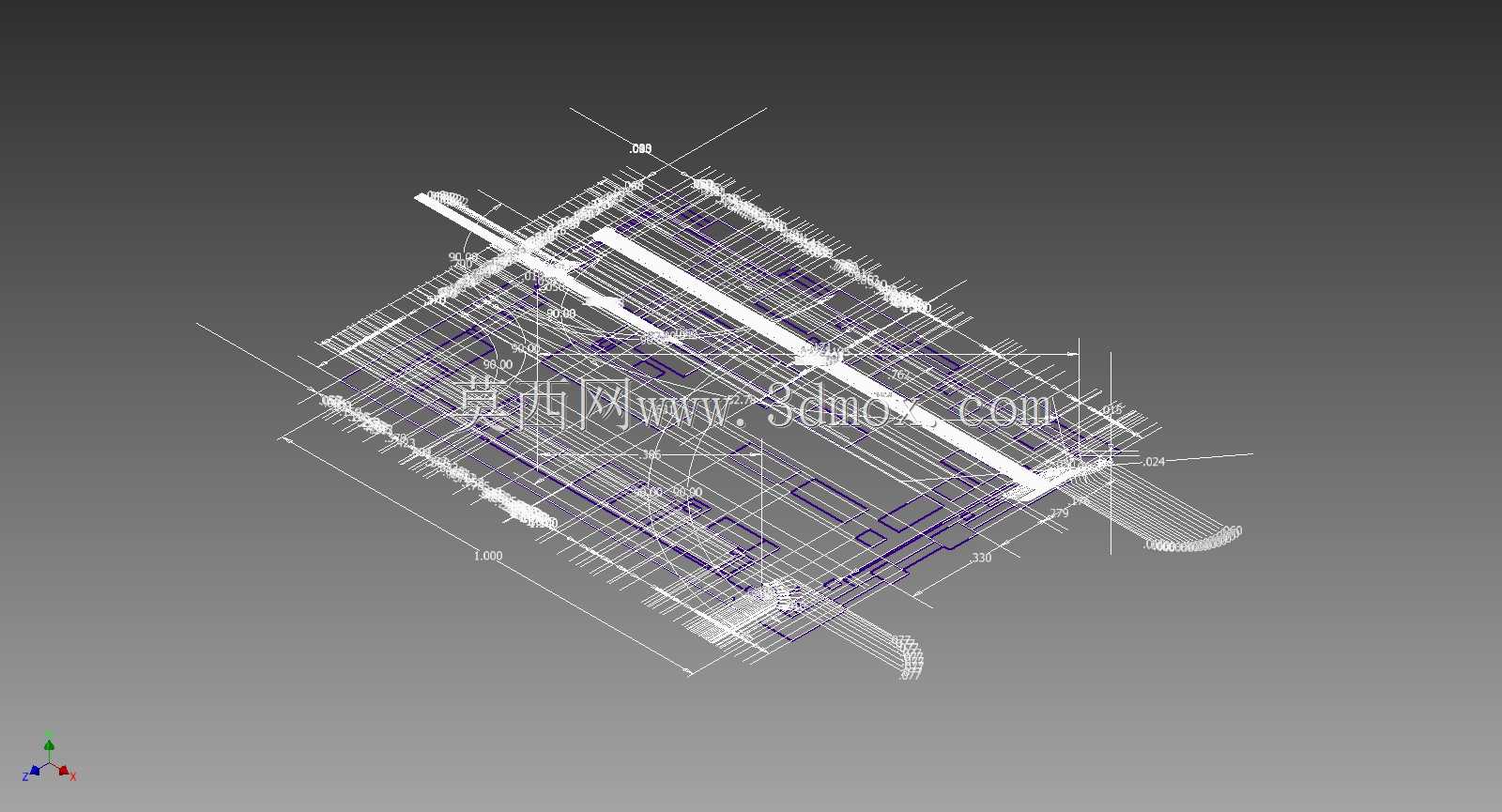

这套车间布局方案面向教学实训类生产车间的场地规划需求，核心解决新建实训车间内多台生产加工设备、辅助工位、通行通道的合理排布问题，适配兼具教学演示、实操加工双重功能的场地使用场景。在实际应用场景中，这类布局既要满足日常机械加工实训的教学演示需求，让观摩学员能够清晰观察各设备的操作流程与加工状态，也要保障实操环节的操作安全与物料流转效率，同时预留出足够的设备维护、工件转运、人员疏散的空间。方案内对每台加工设备的排布都结合了设备的实际用途做动线优化：将粗加工类设备集中排布在靠近原料入口的区域，减少毛坯件的转运距离，避免重型毛坯长距离穿行车间带来的安全隐患；将精加工、检测类设备排布在远离振动源、环境干扰更小的车间内侧区域，保障加工精度与检测结果的准确性；将工具存放、工件暂存的辅助工位设置在各加工集群的中心位置，方便操作人员就近取用工装、存放待加工与已加工工件，减少无效走动距离。设计思路上严格遵循1:250的比例基准，精准匹配各设备的实际占地尺寸与安装边界，每台设备周边都预留了符合安全规范的操作空间与设备检修空间，设备与墙体、设备与设备之间的间距满足物料转运、人员通行的最低要求，主通道宽度适配手动液压转运车的通行需求，同时在车间出入口位置预留了应急疏散的通畅通道，避免出现动线堵点。布局中还同步规划了教学观摩的通行路线，让观摩人员可以沿着固定通道观察各工位的操作过程，不会干扰到正常的实操加工与设备运行。整体排布兼顾了生产加工的效率逻辑与教学场景的观摩需求，既能够满足常规小型机械零件的加工生产流程流转，也适配实训教学过程中多组学员同时操作、教师巡回指导的场地使用要求，所有设备的安装边界都做了明确标注，避免后期设备进场安装时出现空间冲突，同时也为后续车间新增设备、调整工位预留了一定的弹性调整空间，能够适配实训车间不同阶段的教学与加工需求。
