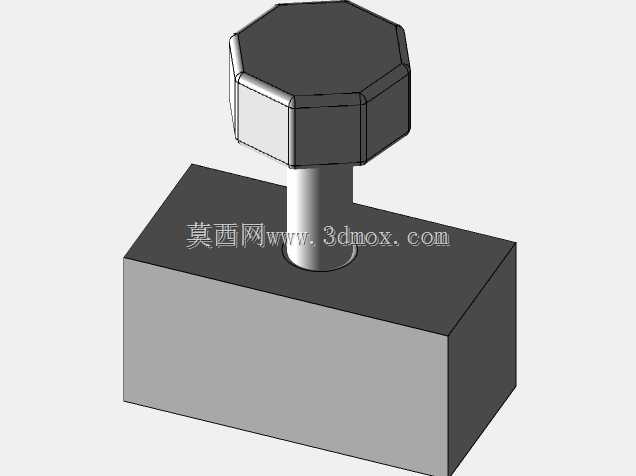

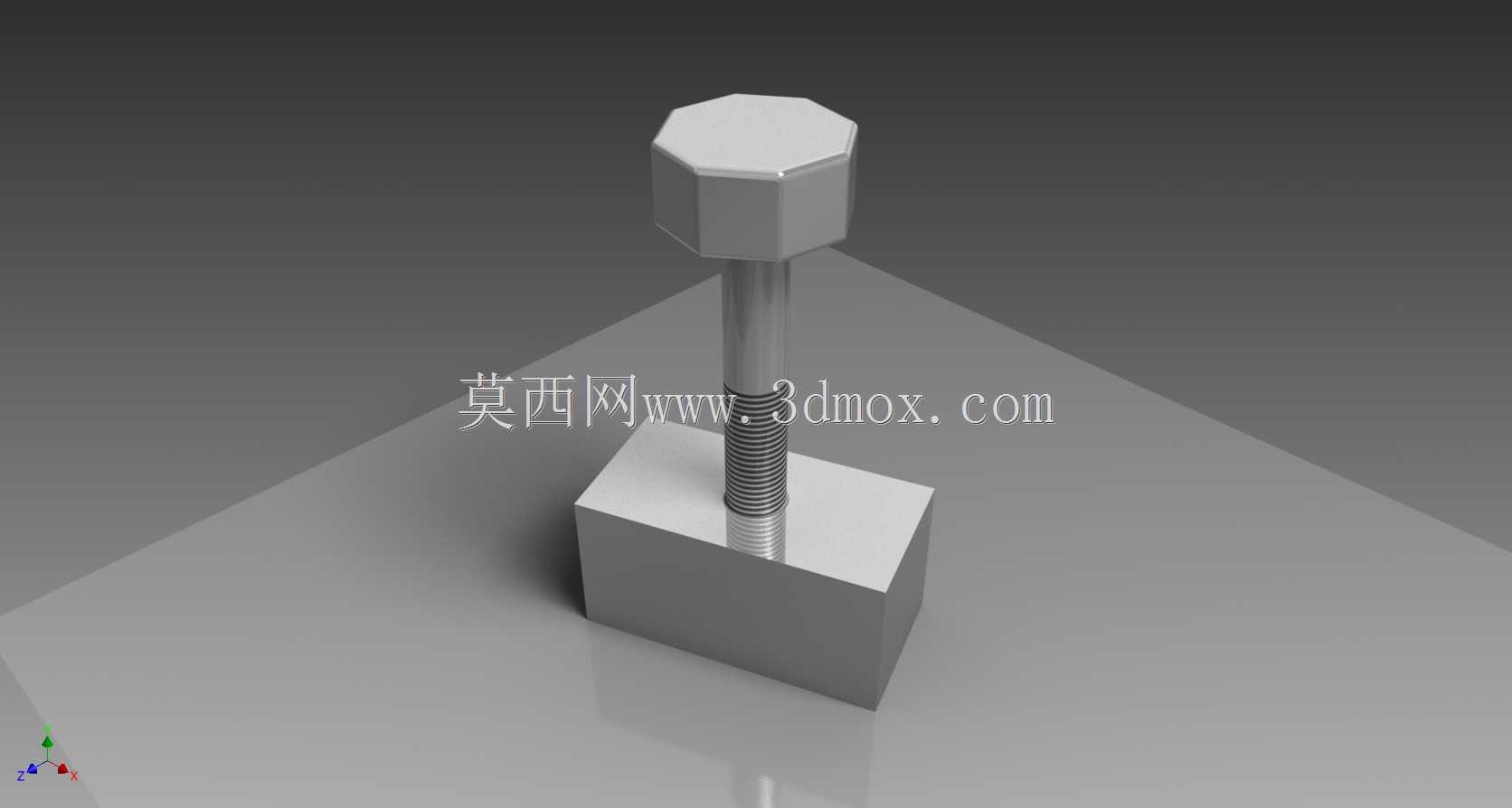

八角头螺栓配合金属敲击块结构

　　这套结构在日常金工实训、小型工装调试场景里出镜率极高，很多刚接触机械装配的从业者第一次上手螺纹配合、敲击对位作业，接触的就是这类简化结构。实际生产里，这类带八角头的螺栓搭配实心金属块的组合，常用来做简易的定位压紧、敲击导向作业，比如小型钣金件折弯时的临时压固、台钻作业前的工件对位敲正，不需要复杂的夹具结构，靠螺栓的螺纹进给和金属块的自重与刚性，就能完成基础的装夹动作。

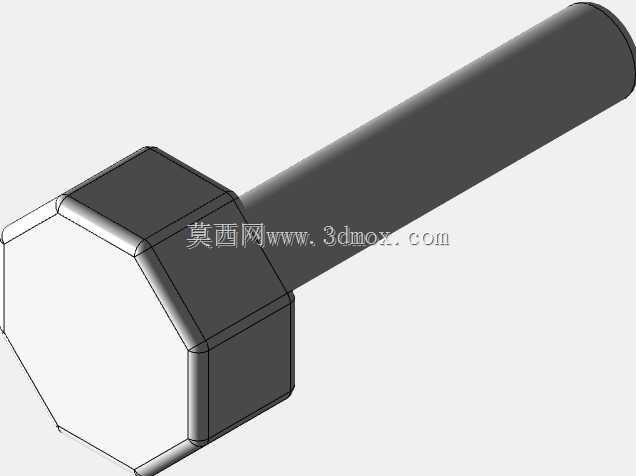

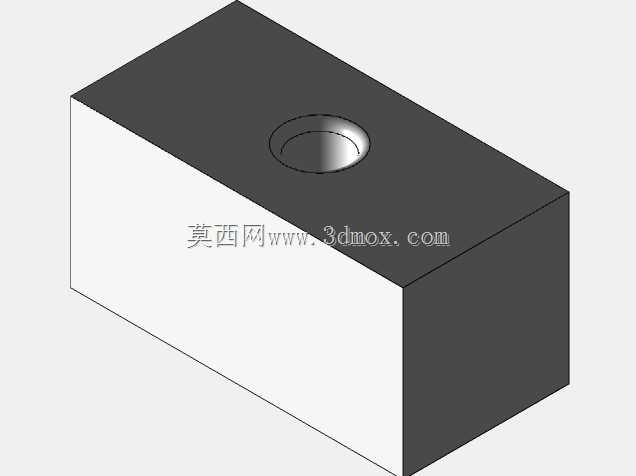

　　从结构功能上看，八角头的设计相比常规外六角，多了两个受力面，在空间受限的工位里，扳手不需要大角度回转就能卡紧螺栓头拧动，尤其适合工装内部、设备夹缝这类操作空间不足的场景，哪怕扳手每次只能转动45度，也能顺利完成螺栓的松紧调节。下方的金属块是整块实心型材铣削而成，表面做了平整处理，和螺栓杆部的配合孔是间隙配合，间隙控制在0.1mm到0.15mm之间，既保证螺栓能顺畅穿过孔位，又不会因为间隙过大出现敲击时的偏斜。金属块的底面是完全的平面，粗糙度控制在Ra3.2，和工作台面接触时不会出现打滑，敲击受力时能把冲击力均匀传递到下方的工件上，避免局部应力集中压伤工件表面。

　　设计这套结构的时候，首先要考虑的是螺栓的受力边界，螺栓杆部的螺纹段长度要比金属块厚度多出至少三个螺距，保证在压紧不同厚度的工件时，螺纹有足够的啮合长度，不会出现滑牙。螺栓头部的八角对边尺寸要比杆部直径大出60%以上，保证扳手卡持时有足够的受力面积，不会因为受力过大把螺栓头的棱边磨圆。金属块的外形尺寸没有做冗余设计，长度和宽度都控制在螺栓头外接圆直径的2.5倍，高度则是螺栓杆部直径的1.8倍，既保证自身有足够的重量不会在敲击时弹跳，又不会因为体积过大占用过多的工作台空间。安装的时候，只需要把金属块平放在需要压紧或者敲击对位的位置，把螺栓穿过金属块的中心孔，对准下方的螺纹孔或者工件上的对位标记，先徒手拧入两到三个螺距保证不偏斜，再用扳手拧动螺栓头调整压紧力，如果是做敲击导向作业，就把螺栓调整到合适的伸出长度，用铜锤敲击螺栓顶端，冲击力通过螺栓杆部传递到下方的工件，金属块在这个过程里起到导向和稳定的作用，避免螺栓被敲歪。

　　很多金工教学场景里用这套结构做入门练习，核心是因为它涵盖了机械装配里最基础的两个知识点：螺纹配合的间隙控制、敲击作业的力传递路径。实际生产里很多简易工装的压紧结构，都是在这个基础结构上演变而来的，比如把金属块换成带V型槽的压块，就能用来压紧轴类零件；把螺栓头换成带内六角的结构，就能用在更狭小的安装空间里。需要注意的是，这套结构不能用来承受大吨位的压紧力，螺栓的杆部直径如果小于8mm，压紧力最好控制在5kN以内，避免螺栓出现塑性变形；金属块的材质如果用的是普通Q235钢，敲击的时候不能用硬度太高的钢锤直接敲螺栓顶端，最好垫上铜垫，避免螺栓顶端被敲出翻边，后续无法拧动。另外，螺栓和金属块的配合孔要定期清理铁屑，不然铁屑卡在配合间隙里，会导致螺栓升降卡顿，长期使用还会磨损杆部的螺纹表面，降低配合精度。在做三维建模的时候，八角头的建模要注意每个棱边的倒角，倒角尺寸控制在C0.5，既去除加工毛刺，又不会因为倒角过大减小扳手的卡持面积；螺纹段的建模不需要画出完整的牙型，做装饰螺纹线就能满足工程图的标注要求，重点要保证螺纹的公称尺寸、螺距和实际标准件参数一致，避免后续出加工图纸时出现尺寸错误。金属块的中心孔要和块体的上下端面保证垂直，垂直度公差控制在0.05mm以内，不然螺栓穿入后会出现倾斜，压紧时受力不均，这个公差要求在建模的时候就要通过几何约束做好，不能只做外形的堆砌，要符合实际加工的形位公差要求。
