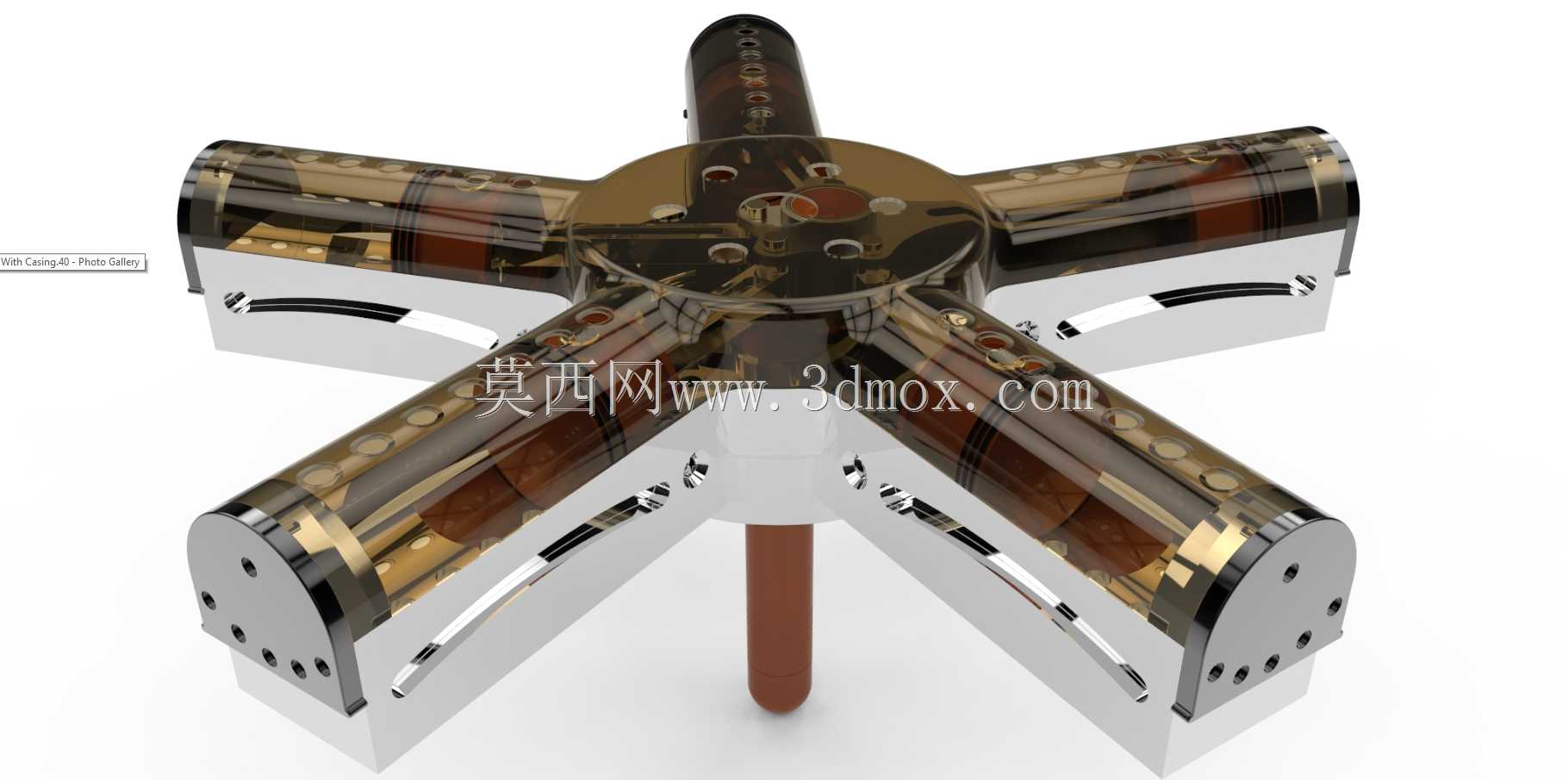

带壳体五缸径向活塞动力装置结构

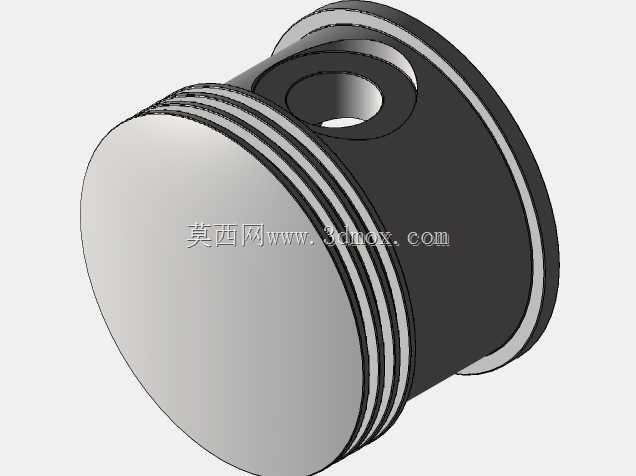

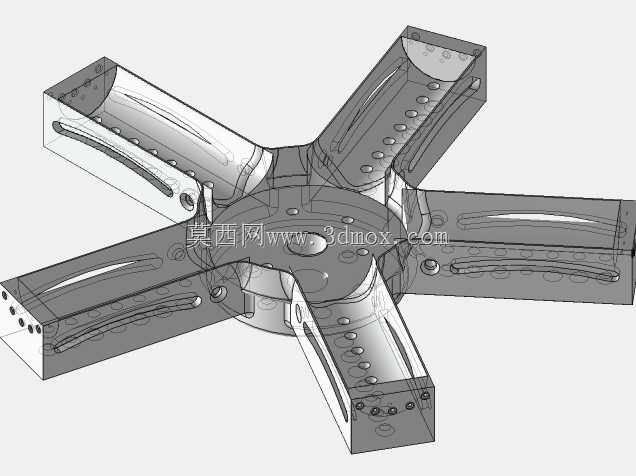

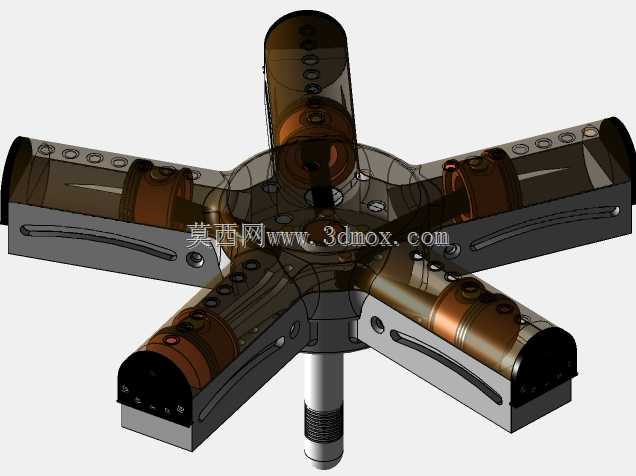

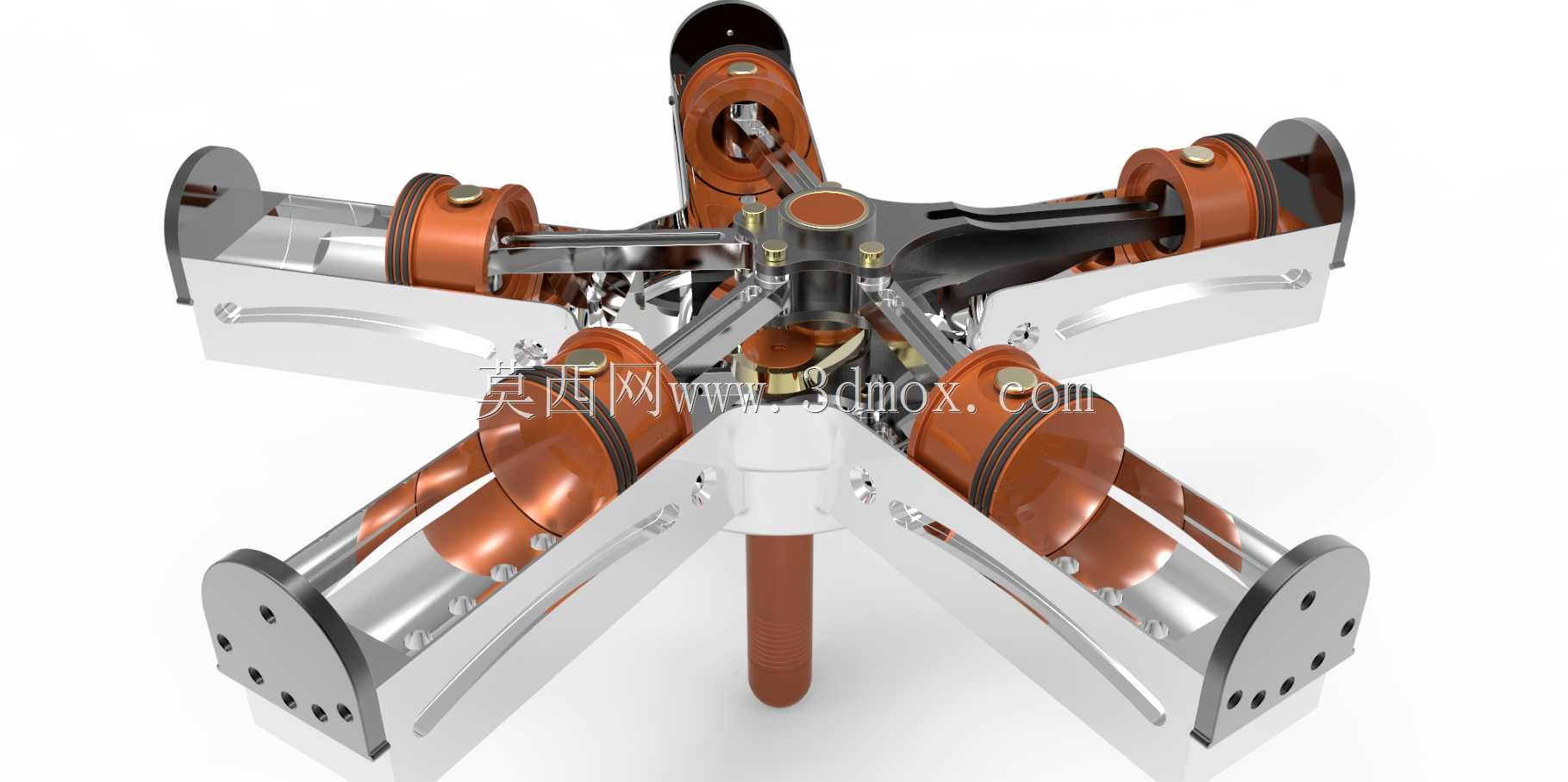

该径向活塞动力装置采用五缸星型布局，围绕中心曲轴呈圆周等角度分布，配套封闭壳体形成完整的动力单元结构，这类布局最早广泛应用于航空活塞动力场景，依靠多缸环形排布的结构特性，可在较小的整机迎风面下实现更大的排量输出，同时曲轴每旋转一周即可完成多次做功循环，动力输出的平顺性远优于同排量直列布局机型，在小型通航飞机、早期轻型装甲车辆、小型固定翼无人机动力场景中仍有实际应用价值。从结构设计逻辑来看，五个活塞组件沿中心径向布置，共用中心曲柄连杆机构，每个缸体的连杆通过关节结构与中心曲柄销连接，做功时活塞的往复直线运动通过连杆转化为曲轴的旋转运动，中心输出轴可直接连接螺旋桨、传动齿轮箱等负载端，壳体部分既承担各缸体的安装定位基准作用，也可集成内部润滑通道、散热结构，同时为内部运动构件提供封闭防护，避免外界粉尘、水汽进入运动副造成磨损。设计过程中需重点关注各缸的相位角匹配，五缸结构相邻缸体夹角为72度，需保证各缸的点火（喷油）时序与曲柄转角精准对应，避免出现运动干涉或做功时序紊乱；安装边界上，壳体上预留的缸体安装孔位需保证同轴度公差，否则会造成活塞运动卡滞、偏磨等问题，中心输出轴的伸出端需匹配负载的安装同轴度要求，壳体周边的固定点位可根据搭载场景的安装架尺寸做适配调整，整体径向尺寸远大于轴向尺寸，适配对轴向安装空间要求严苛、径向空间相对充裕的搭载场景。从功能特性来看，该结构的运动构件全部内置在壳体内部，可通过壳体上预留的注油口实现内部润滑系统的加注维护，外露的输出轴端可配套密封件防止润滑油泄漏，每个缸体的散热鳍片可直接暴露在流经壳体的气流中实现风冷散热，无需额外布置复杂的水冷管路，进一步降低了整机的结构重量与维护难度，对于小型动力场景的适配性更强。建模过程中完整还原了活塞、连杆、曲柄、缸套、壳体、端盖等全部零部件的装配关系，各运动副的配合间隙按照实际工程公差要求预留，可直接用于运动仿真验证、结构受力分析，也可作为同类径向动力装置设计的参考原型，帮助设计人员快速理解星型活塞动力的运动逻辑与结构组成，缩短同类产品的前期设计验证周期。
