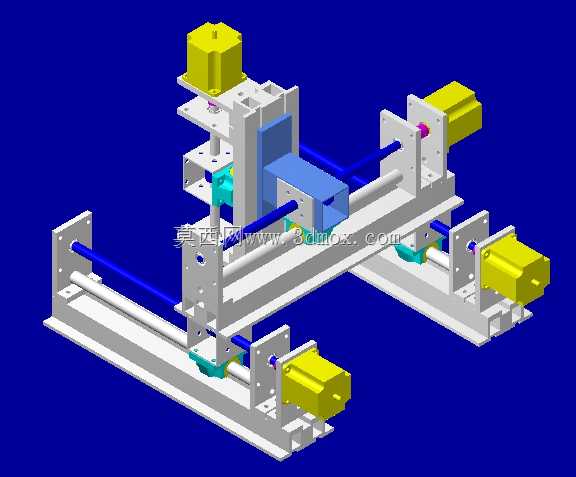

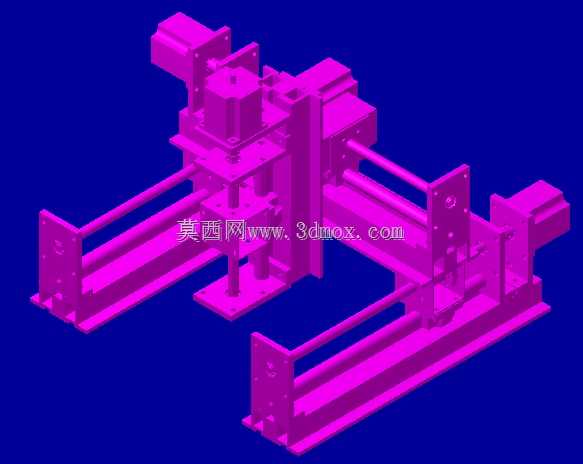

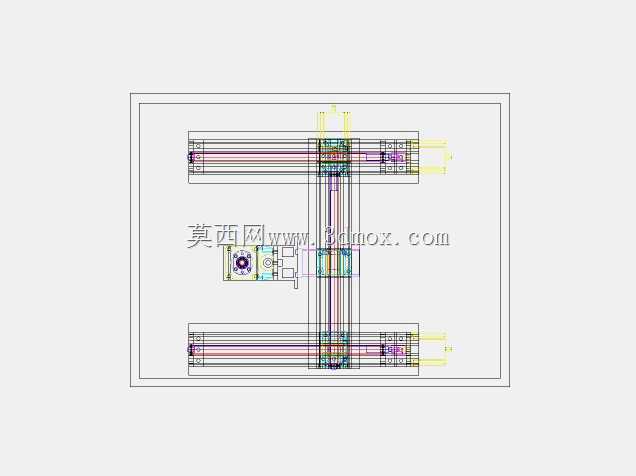

便携式双轴移动数控加工机架结构

这款便携式数控机架主要面向现场临时加工、户外维修作业、小型工件柔性加工等场景设计，解决了传统固定式数控设备无法移动、难以适配狭小空间作业、外场加工需转运工件的痛点，可搭载对应的加工主轴组件，完成铣削、钻孔、轻量雕刻等多类加工作业，尤其适合设备运维现场的构件修配、小型加工厂的多工位转场加工、教学场景的实操演示等使用需求。从功能特性来看，机架采用双平行横向导轨搭配纵向移动滑座的结构布局，横向双导轨的设计可大幅提升滑座移动过程中的稳定性，避免单导轨结构易出现的侧倾、晃动问题，纵向滑座可搭载加工执行端，实现平面范围内两轴坐标的精准移动，满足平面类加工的行程需求；整体机架采用轻量化的型材拼接结构，在保证结构刚性满足轻载加工需求的前提下，尽可能降低整体重量，配合便携设计的框架结构，可快速完成拆装转运，无需复杂的地基固定即可快速投入使用。设计思路上，这款机架优先平衡了结构刚性与便携性的矛盾，没有采用传统机床厚重的铸铁床身结构，而是选用高强度工业型材作为主体框架，通过合理的筋板布局与连接结构设计，保证导轨安装面的平面度与整体结构的抗形变能力；传动部分采用同步带搭配线性导轨的组合，既保证了移动的顺滑度与定位精度，也降低了整体结构的重量与装配难度，各连接部位均采用标准化的紧固件连接，无需专用焊接设备即可完成组装调试，用户可根据实际加工需求调整横向导轨的间距与纵向滑座的行程范围，适配不同尺寸的加工工件。从安装边界与尺寸适配来看，机架的横向双导轨平行布置，预留了足够的工件放置空间，纵向滑座的移动范围覆盖两导轨之间的全部加工区域，底部框架预留了标准的工件装夹接口，可搭配通用型平口钳、简易夹具完成不同形状工件的固定；整体外廓尺寸紧凑，可放置在常规工作台面上使用，不需要占用大面积的固定作业空间，转运时可拆解为导轨、框架、滑座等几个独立模块，单个模块重量控制在单人可搬运的范围内，真正实现便携转场的使用需求；导轨安装面预设了定位基准，组装时可快速完成平行度校准，降低现场调试的难度，即使没有专业的机床校准工具，也能快速完成设备搭建，满足应急加工、临时作业的使用要求。
