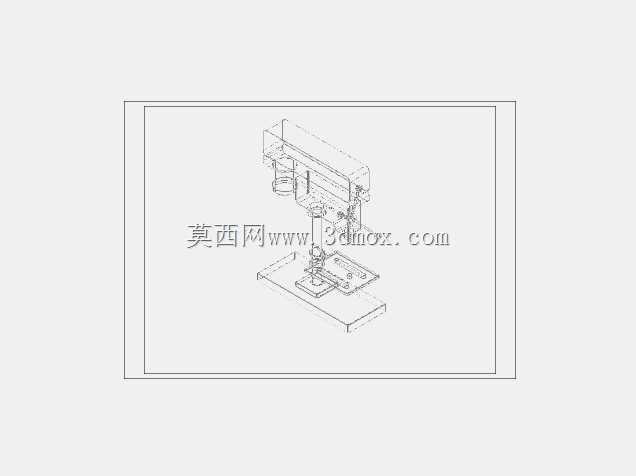

老式台式钻床工业机械结构设计

这款老式台钻是小型机械加工场景中极为经典的孔加工设备，广泛应用于五金维修、小型零件加工、教学实训、家庭工坊以及批量不大的零配件生产场景中，在早年的乡镇加工厂、校办工厂、机修班组里几乎是标配加工设备，能够完成对黑色金属、有色金属、非金属板材与型材的钻孔、扩孔、铰孔、攻丝等多类钻削工序，适配不同规格的钻夹头与刀具后，可覆盖从0.1mm小孔到16mm常规孔径的加工需求，操作门槛低，维护成本低廉，即便在数控设备普及的当下，这类结构成熟的老式台钻依旧在小批量加工、现场维修作业中保有不可替代的实用价值。从功能特性来看，这款老式台钻采用立式台式布局，整体结构由底座、工作台立柱、主轴箱、进给操作机构、驱动电机几大核心部分组成，底座采用厚重铸铁材质，既承担整机的承重作用，也可通过地脚螺栓固定在工作台面上，抵消钻削过程中的振动，保证加工稳定性；工作台可沿立柱做上下高度调整，也可根据加工需求绕立柱旋转调整角度，适配不同高度的工件装夹需求，台面上预留的T型槽可配合压板、平口钳等工装完成工件的快速固定；主轴箱内部通过皮带轮传动实现多档转速切换，操作人员可根据加工材质、刀具直径调整合适的主轴转速，避免烧刀或加工效率过低的问题，手动进给手柄操作手感直接，操作人员可通过手感实时控制进给压力，针对薄件、脆性材料的加工能更好把控钻削深度，防止工件击穿或崩裂。在设计思路上，这款老式台钻完全围绕实用耐用的核心诉求开发，没有多余的冗余结构，所有传动部件都采用外露易维护的设计，日常的皮带更换、轴承润滑、主轴间隙调整都无需复杂工具即可完成，铸铁材质的机身构件具备极佳的刚性与减震性，长期使用下的形变极小，能长久保持加工精度；整机的安装边界紧凑，不需要过大的占地空间，普通的木质或钢制工作台即可承载，不需要专门的设备基础，接电即可投入使用，对使用场地的要求极低。外形尺寸上，这类老式台钻整体高度通常在一米以内，底座长宽尺寸在400mm左右，工作台面的有效装夹范围在300mm见方，最大加工高度可通过立柱调整覆盖300mm以内的工件，主轴的中心到立柱表面的距离决定了设备的最大钻孔跨距，可满足常规小型零件的加工范围，不会因为尺寸过大造成空间浪费，也不会因为工作行程不足限制常规加工场景的使用。
