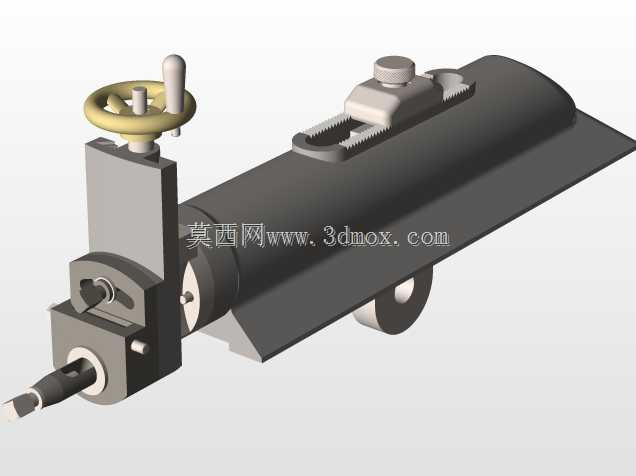

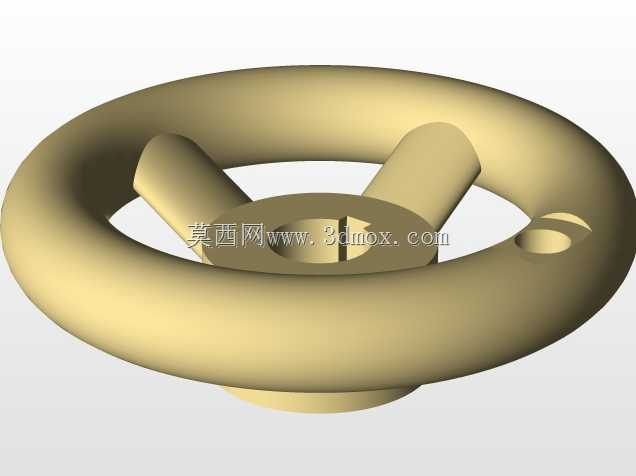

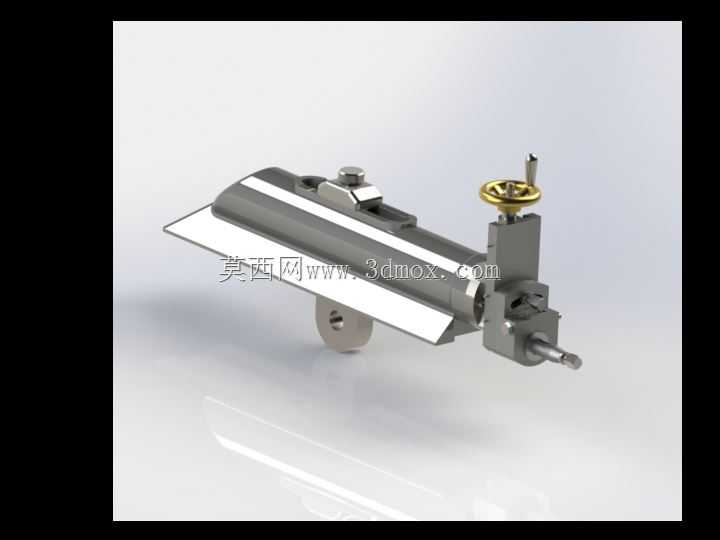

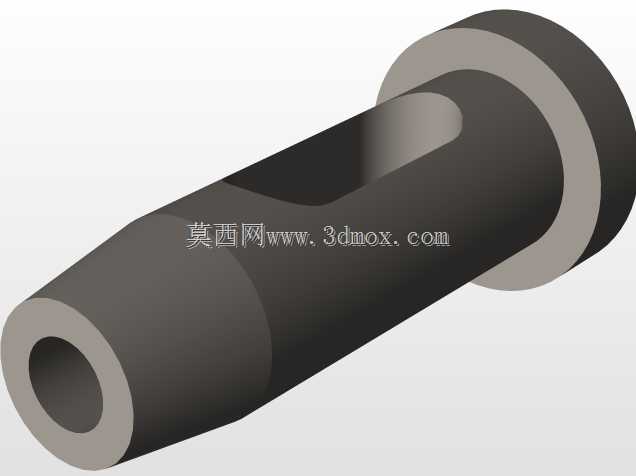

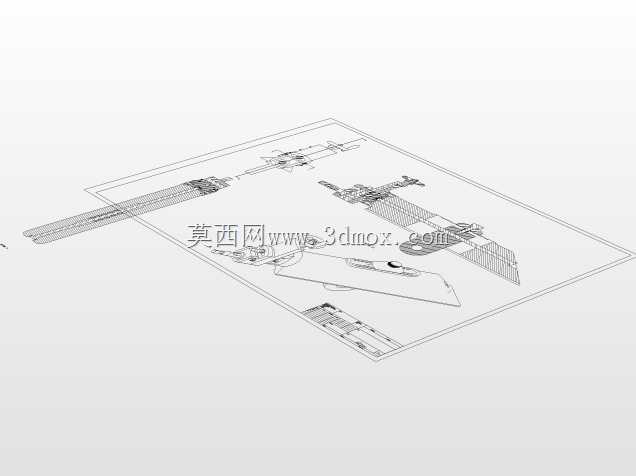

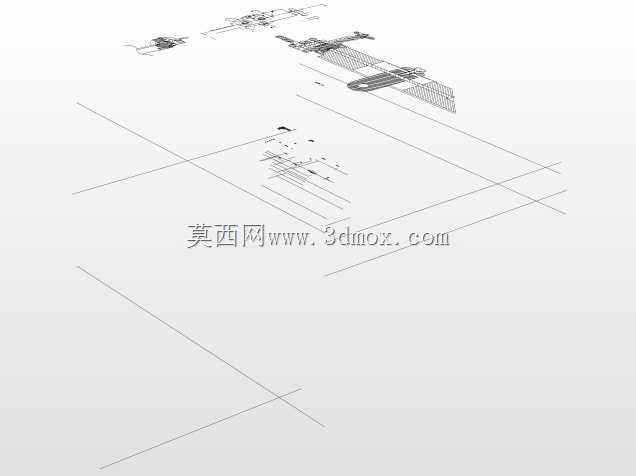

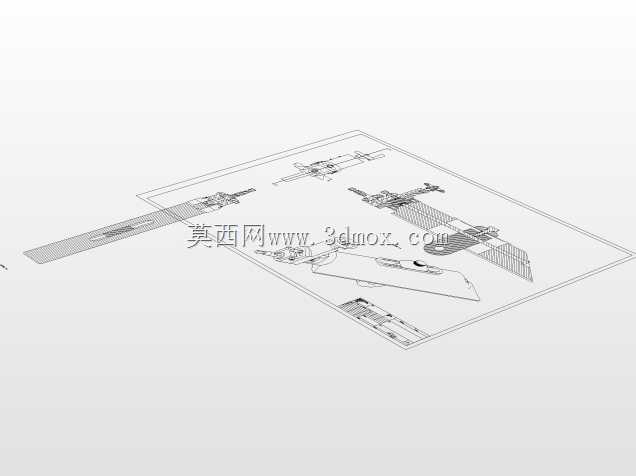

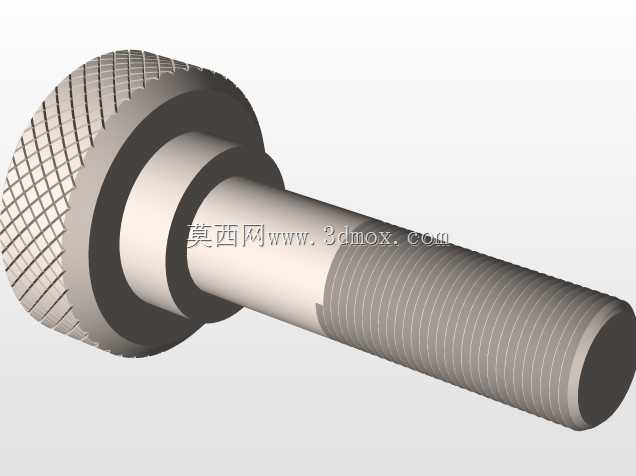

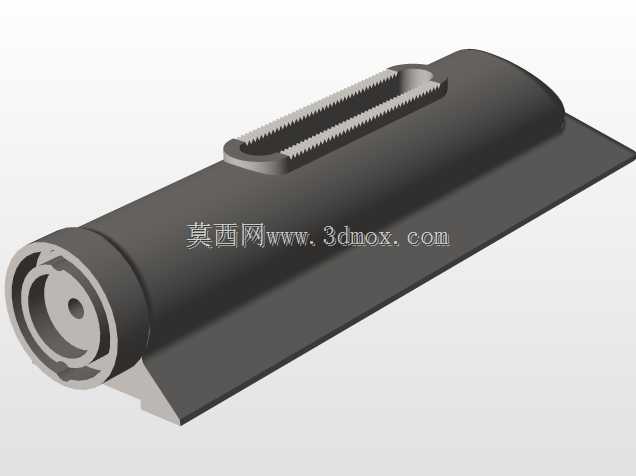

在齿轮加工车间的产线布局中,插齿机是完成内齿、多联齿轮等特殊齿形加工的核心设备,而主轴部件作为插齿机直接承载刀具、传递切削动力的核心功能单元,其结构设计合理性直接决定齿形加工精度、刀具使用寿命以及设备连续运行的稳定性。这套主轴结构在设计时,首先围绕插齿工艺的往复切削特性做了针对性布局,主体采用长条形刚性基体结构,将主轴的往复运动导向、切削力承载、刀具装夹、进给微调等功能模块集成在同一基体上,减少了分体式装配带来的累积误差,能够更好地承受插齿过程中周期性的冲击载荷。从实际安装边界来看,该主轴的安装基面设置在基体下部的带孔凸台结构上,可通过螺栓直接固定在插齿机的滑枕端面,安装时需保证主轴轴线与工作台回转轴线的平行度误差控制在0.02mm以内,避免插齿时出现齿向偏差;基体上部设置的带手轮微调机构,可在刀具装夹完成后实现圆周方向的微进给调整,手轮配合梯形螺纹传动副,调整精度可达0.01mm每格,能够满足不同模数齿轮加工时的让刀、对刀需求。主轴前端的刀具装夹部位采用锥面加端面定位的结构,可适配标准插齿刀的安装刀柄,装夹时通过锁紧机构实现刀具的刚性固定,能够承受插齿过程中最大12kN的主切削力,避免高速往复运动时刀具出现窜动。在功能特性上,这套主轴结构集成了刀具冷却通道接口,可在切削过程中直接将切削液输送到刀具与工件的接触区域,降低切削热带来的刀具磨损与工件热变形;侧面设置的导向条采用高硬度耐磨合金材质,与设备滑枕的导向面配合,往复运动的直线度误差可控制在0.015mm/全行程范围内,保证插齿过程中刀具的运动轨迹精度。设计过程中针对主轴的动平衡做了优化,所有回转类零件均做了G2.5级动平衡校正,可适配最高1200次/分钟的往复冲程需求,覆盖常用模数1-6mm齿轮的插齿加工场景,既可以用于普通插齿机的主轴部件替换维修,也可以作为专用齿轮加工设备的主轴单元进行选型参考,建模时完整还原了各零件的装配关系、配合公差以及运动间隙,能够直接用于装配干涉检查、运动仿真模拟以及后续的工程图纸输出。
- 上一篇:中型厢式货运卡车线框结构三维建模
- 下一篇:激光切割木质3D打印耗材线轴壁挂收纳架
- 全部评论(0)
- 模板大小: 55.37 MB
- 售价:5金币
- 下载次数: 89
- 系统要求: SOLIDWORKS,Other,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,Other,AutoCAD,Other,AutoCAD,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOL
- 软件分类: 机床
